การใช้งานโปรแกรมออกแบบลายวงจร Protel Design System

            ขั้นตอนแรก Install โปรแกรม Protel Design System ลงในเครื่องคอมพิวเตอร์

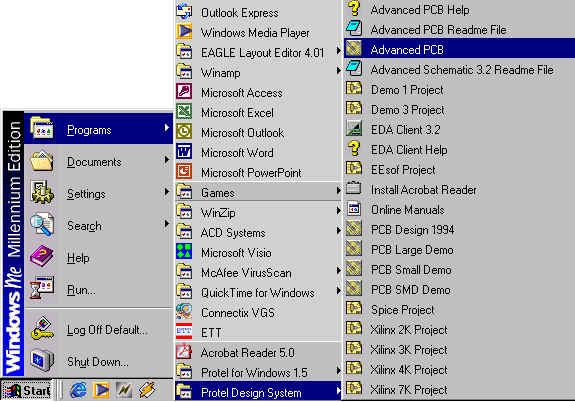

• เข้าที่ เมนู Start เลือก Protel Design System และ ไปเข้าที่ Advanced PCB

• จะขึ้นหน้าต่าง  Protel Design System -PCB Design

• จะมีหน้าต่างให้ Load PCB File Name

• ให้คลิก Cancle

• เข้าที่เมนูคำสั่งโดยเลือก New

                                                        การตั้งค่ากราฟฟิก

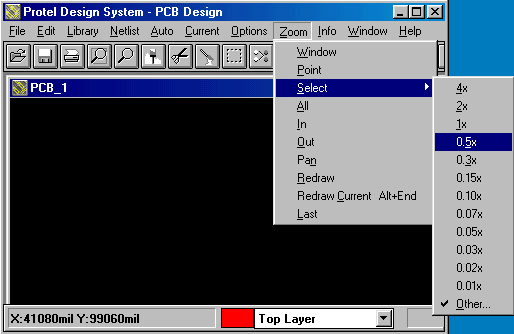

• จะขึ้นหน้าต่างสีดำโดยการเลือกที่เมนูคำสั่ง Zoom เพื่อตั้งค่ากราฟฟิกที่เรียกว่าจุดไข่ปลา

• จากนั้นไปที่ Select โดยเลือกความละเอียดของแผ่นที่ 0.5x

• เพื่อจะได้วางตำแหน่งอุปกรณ์ได้ถูกต้องและตรงกัน

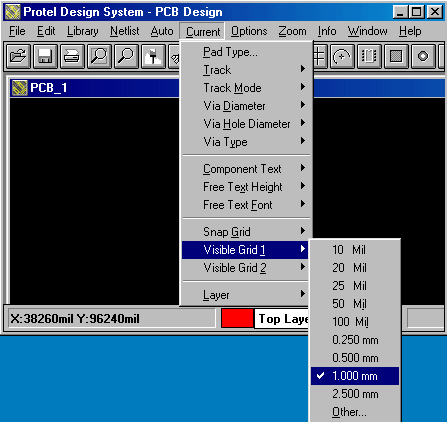

• โดยไปคลิกที่ Current และทำสั่งย่อย Visible Grid

• โดยคำสั่ง Visible Grid 1 หมายถึง จุดไข่ปลาแนวตั้ง

• โดยคำสั่ง Visible Grid 2 หมายถึง จุดไข่ปลาแนวนอน

• โดยคำสั่งทั้ง 2 ต้องตั้งค่าให้ได้ค่าตรงกันเสมอ

• ส่วนมากที่นิยมใช้จะตั้งที่ 1.000mm

• เท่ากับจุดแต่ละจุดจะห่างกัน 1 mm

  ปุ่มการกำหนดระยะการเคลื่อนที่ของเคอร์เซอร์เมาส์หรือลูกศร( Set Snap Grid Size )

ว่าจะให้เคลื่อนครั้งละเท่าใด  ส่วนมากจะตั้งที่ 0.500 mm

  ปุ่มจุดบัดกรี ( Manually Place Free Pads )

เมื่อคลิกเมาส์ไปที่แผ่น PCB จะเกิดจุดบัดกรีขึ้นแต่จุดบัดกรีจุดใหม่ก็จะติดที่ปลายลูกศร

ถ้าต้องการให้จุดบัดกรีหายไปให้คลิกเมาส์ด้านขวามือจุดบัดกรีก็จะหายไป

วิธีลบเลขที่ปุ่มบัดกรี

โดยเลือกไปที่คำสั่ง Options > Display

       คลิก SHOW NUMBERS ออก แล้ว คลิก OK

วิธีสร้างจุดบัดกรีด้วยตัวเอง

โดยเข้าไปที่คำสั่ง Current > Pad Type

แล้วเลือกไปที่ New จะเกิดหน้าต่าง Pad Type Name

โดยให้พิมพ์ชื่ออะไรก็ได้แต่ควรจะต้องจดไว้ด้วยเพื่อจะได้รู้ว่าจุดบัดกรีที่สร้างขึ้นมาโตขนาดใด  แล้วคลิก OK

จะเกิดหน้าต่าง Change Pad Type ขึ้น

ให้พิมพ์ Top X Size และ Top Y Size ให้มีค่าเท่ากันโดยไม่ต้องใส่หน่วย

จากนั้นให้ใส่ค่า Hold Size คือค่ารูของขาอุปกรณ์โดยไม่ต้องใส่หน่วย

จากนั้นคลิก OK ก็จะขึ้นหน้าต่าง Ped Types ขึ้นอีกและใช้ลูกศรเลื่อนลงหาชื่อที่ตั้งไว้แล้วกด Save

ก็จะได้จุดบัดกรีที่สร้างใหม่

ลากเมาส์ให้คลุมจุดบัดกรี (Select all items inside an area)

จะเกิดไฮไลด์ สีขาวขึ้น

ถ้าต้องการจะให้เหมือนเดิมให้กดปุ่ม

De-Select everything on the board

Undo Previous command

ถ้าต้องการจะลบรูปที่วาดให้เลือกไปที่

วิธีกำหนดลายเส้นทองแดงโดยเลือกไปที่ปุ่ม และลากไปคลุมให้เกิดไฮไลด์สีขาจากนั้นคลิกปุ่ม   2ครั้ง รูปที่วาดก็จะหายไป

วิธีเลือกขนาดของลายทองแดง

Manually place free tracks

ทำหน้าที่ในการกำหนดเส้นลายทองขึ้นมาในการวาด

แต่ต้องกำหนดสีด้านล่างก่อน

Update the screen display

ทำหน้าที่กำหนดเส้นลายทองแดงให้อยู่ด้านหลังของจุดบัดกรี

และClar หน้าจอ

  Manually place free area fill

ทำหน้าที่กำหนดลายทองแดงให้เป็นรูปสี่เหลี่ยม

การสร้างรูปวงกลมและครึ่งวงกลม

ปุ่มสร้างรูปวงกลมและครึ่งวงกลม

วิธีสร้างรูปวงกลม

ขั้นตอนแรกให้เลือกสีที่ด้านล่างของหน้าต่าง

ขั้นตอนที่สองให้คลิกที่ปุ่มสร้างรูปวงกลม

ขั้นตอนที่สามให้คลิกที่แผ่นปริ้นแล้วลากวงกลมออกมาตามที่ต้องการแล้ว Double Click

 วิธีสร้างรูปคลึ่งวงกลม

ขั้นตอนแรกให้คลิกปุ่มสร้างรูปวงกลม

ขั้นตอนที่สองให้คลิกที่แผ่นปริ้นแล้วลากออกให้ได้รัศมีตามที่ต้องการ

ขั้นตอนที่สามให้กดปุ่มซ้ายค้างและลามตามรัสมีของวงกลมจนได้รูปครึ่งวงกลม

ขั้นตอนที่สี่ Douvle Click

วิธีสร้างลายทองแดงให้มีมุมและองศาที่ต้องการ

โดยเลือกที่ Current > Track Mode > 90/90 Line

ทำตามตัวอย่างด้านบนแต่เปลี่ยนเป็นมุม 45/90 Line ก็จะได้เส้นลายทองแดงตามรูป

ทำตามตัวอย่างด้านบนแต่เปลี่ยนเป็น 90 Arc/ Line ก็จะได้เส้นลายทองแดงที่โค้งมน

การสร้างตัวอุปกรณ์

โดยการเลือกไปที่ปุ่ม แล้วจะเกิดหน้าต่าง Browse Livraries จากนั้นกดปุ่ม New

เราจะสร้าง IC 8 PIN โดยพิมพ์เข้าไปแล้วคลิก OK

จะได้หน้าต่าง Libraries ชื่อ IC8PIN

 จากนั้นตั้งค่ากราฟฟิกและกำหนดจุดไข่ปลาให้ได้ตามต้องการ

• ขั้นตอนแรกคลิกที่ปุ่มจุดบัดกรีที่สร้างไว้

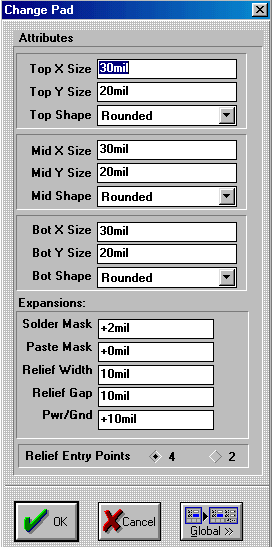

• ขั้นตอนที่สอง Double Click รูปจุดบัดกรีจะมีหน้าต่าง Change Pad

• ใส่ค่า Hole Size ตามรูป

• คลิกไปที่ PadStack

 จะมีหน้าต่างให้ใส่ค่าตามรูปโดยการกำหนดค่าแนวแกน X และ Y

• ให้ค่าในแกน X มีค่ามากกว่าแกน Y ประมาณ10 mil

• ทำให้ครบทุกช่องดังตัวอย่างแล้วคลิก OK

ก็จะได้รูปจุดบัดกรีขา IC ที่ต้องการดังรูป

ทำการ COPY ให้ครบทั้ง 8 ขา

• ขั้นตอนแรกกดปุ่มShiftที่ Key Board ค้างไว้แล้วไปคลิกที่ตัวอุปกรณ์จะเกิดไฮไลด์ที่รูป

• ขั้นตอนที่สองกดปุ่ม Edit > Copy และลาก Mouse ไปทับที่จุดบัดกรีและคลิก เครื่องหมายบวกจะหายไป

• ขั้นตอนที่สามกดปุ่ม Edit > Paste และลาก Mouse ไปทับที่จุดบัดกรีแต่ไม่ต้องคลิก

• ขั้นตอนที่สี่ ให้ใช้ปุ่มลูกศรบน KeyBoard เลื่อนไปยังตำแหน่งที่ต้องการ

• ขั้นตอนที่ห้า ให้กดปุ่ม Enter ขั้นตอนการ Copy ก็จะเสร็จสมบูรณ์ดังรูป

การวาดรูปตัว IC

• ให้ใช้ลาลเส้นทองแดงแต่ตั้งค่าให้เล็กที่สุด

• ให้เลือกและจะต้องใช้สีเหลืองเท่านั้น

• ให้เลื่อน Mouse ไปที่ด้านล่างของจอภาพ

• เลือกที่ Top Overlay

• ให้เลือกที่คำสั่ง Current > Track ตั้งค่าที่ 8 mil

• กดปุ่มวาดลายทองแดง

• โดยวาดมาทางซ้ายและไปด้านล่างจากนั้นขึ้นข้างบน

• ทำการวาดรูปครึ่งวงกลม

• ต่อเส้นที่เหลือให้ครบ

ขั้นตอนลัดการทำแผ่นPCB

• กำหนดกรอบให้มีพี้นที่ที่สามารถนำอุปกรณ์ลงได้

• เลือกอุปกรณ์โดยการเลือกไปที่ปุ่ม แล้วจะเกิดหน้าต่าง Browse Livraries

• เลือกเบอร์อุปกรณ์ที่ต้องการ

• กดปุ่ม Display ดูรูปอุปกรณ์

• ์ถ้าต้องการนำรูปอุปกรณ์ลงบนแผ่นกดปุ่ม Place

• คลิก OK สองครั้ง
