Sve što je potrebno je komad A4 "hammer" papira, olovka, šestar, trokut, škare, baterijska svjetiljka, te naravno proračunata horizontalna komponenta OffSet-a. Točno izmjerite unutarnji promjer tubusa teleskopa, te šestarom na papiru nacrtajte kružnicu identičnog promjera.
|
|
|
 |
|
|
|
|
|
|
 |
|

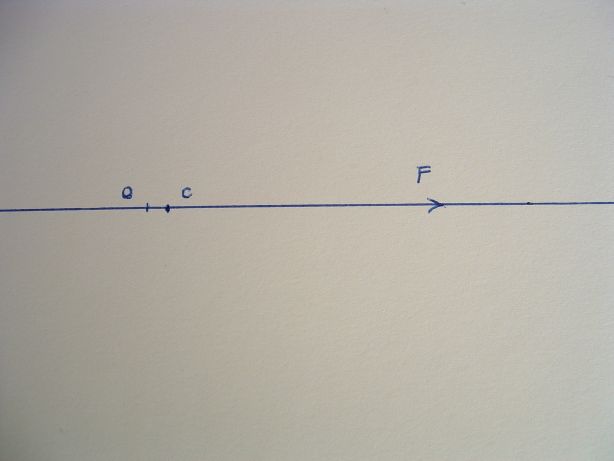

Označite geometrijski centar kružnice (oznaka "C"), ucrtajte promjer kružnice i na njemu smjer fokusera (oznaka "F") i OffSet Centar (oznaka "O" na suprotnoj strani od fokusera).
|
|
|
|
|
|
 |
|
|
|
Na ravnu podlogu postavite u vertikalni položaj upaljenu ručnu svjetiljku.
|
|
|
|
|
|
 |
|
|
|
"Poklopite" ručnu svjetiljku tubusom teleskopa.
|
|
|
|
|
|
|
|
|
 |
|
|
|
Postavite "spider" sekundarnog ogledala. Na "spider" postavite šablonu pri tome pazeći na smjer fokusera. To što je šablona od A4 papira premala i segmentno odrezana, pokazuje se sasvim praktično; za lakše postavljenje, podešavanje i vađenje šablone. Imate li puni krug, izbušite dvije rupe na njemu da možete u njih gurnuti prste i lakše manipulirati šablonom.
|
|
|
|
|
|
 |
|
|
|
Kroz rupu za pričvršćenje sekundarnog ogledala dopire svjetlo koje nam pokazuje trenutni položaj "spidera".
|
|
|
|
 |
|
Šarafima za zatezanje nosača sekundarnog ogledala, postavite "spider" u položaj da OffSet centar dođe u središte osvijetljene rupe za pričvršćenje sekundarnog ogledala.
Horizontalni pomak OffSet-a je korektno postavljen.
|
|
|
|
|
|
 |
|
|
 |
|
|
|
|
|
