Se denomina circuito eléctrico a una serie de elementos o componentes eléctricos o electrónicos, tales como resistencias, inductancias, condensadores, fuentes, y/o dispositivos electrónicos semiconductores, conectados eléctricamente entre sí con el propósito de generar, transportar o modificar señales electrónicas o eléctricas.

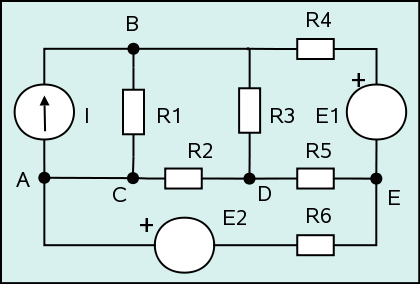

Partes de un circuito Figura 1: circuito ejemplo. Para analizar un circuito deben de conocerse los nombres de los elementos que lo forman. A continuación se indican los nombres más comunes, tomando como ejemplo el circuito mostrado en la figura 1. Conector: hilo conductor de resistencia despreciable (idealmente cero) que une eléctricamente dos o más elementos. Generador o fuente: elemento que produce electricidad. En el circuito de la figura 1 hay tres fuentes, una de intensidad, I, y dos de tensión, E1 y E2. Nodo: punto de un circuito donde concurren varios conductores distintos. En la figura 1 se pueden ver cuatro nudos: A, B, D y E. Obsérvese que C no se ha tenido en cuenta ya que es el mismo nudo A al no existir entre ellos diferencia de potencial (VA - VC = 0). Rama: conjunto de todos los elementos de un circuito comprendidos entre dos nodos consecutivos. En la figura 1 se hallan siete ramales: AB por la fuente, AB por R1, AD, AE, BD, BE y DE. Obviamente, por un ramal sólo puede circular una corriente.



Circuitos de corriente continua :

En este punto se describirán los principales circuitos en corriente continua así como su análisis, esto es, el cálculo de las intensidades, tensiones o potencias.

Divisor de tensión

Dos o más resistencias conectadas en serie forman un divisor de tensión. De acuerdo con la segunda ley de Kirchhoff o ley de las mallas, la tensión total es suma de las tensiones parciales en cada resistencia, por lo que seleccionando valores adecuados de las mismas, se puede dividir una tensión en los valores más pequeños que se deseen. La tensión Vi en bornes de la resistencia Ri, en un divisor de tensión de n resistencias cuya tensión total es V, viene dada por:

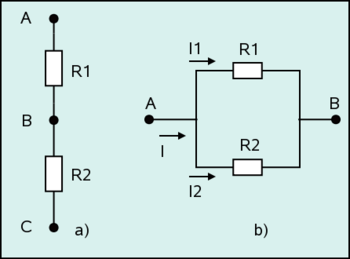

En el caso particular de un divisor de dos resistencias (figura 2 a), es posible determinar las tensiones en bornes de cada resistencia, VAB y VBC, en función de la tensión total, VAC, sin tener que calcular previamente la intensidad. Para ello se utilizan las siguientes ecuaciones de fácil deducción:

















Este caso es el que se presenta, por ejemplo, a la hora de ampliar la escala de un voltímetro, donde R1 sería la resistencia de la bobina voltimétrica y R2 la resistencia de ampliación de escala.



Divisor de intensidad

Dos o más resistencias conectadas en paralelo forman un divisor de intensidad. De acuerdo con la primera ley de Kirchhoff o ley de los nudos, la corriente que entra en un nudo es igual a la suma de las corrientes que salen. Seleccionando valores adecuados de resistencias se puede dividir una corriente en los valores más pequeños que se deseen.

En el caso particular de un divisor de dos resistencias (figura 2 b), es posible determinar las corrientes parciales que circulan por cada resistencia, I1 e I2, en función de la corriente total, I, sin tener que calcular previamente la caída de tensión en la asociación. Para ello se utilizan las siguientes ecuaciones de fácil deducción

__________________________________________________________________________________________________________________________________________

Esta es una placa con un circuito electronico debidamente soldado y funcionando











__________________________________________________________________________________________________________________________________________

Estados de un circuito

estado bajo o un cero binario se puede representar con un led apagado o off





y el estado 1 en un uno binario se puede representar con un led encendido u on

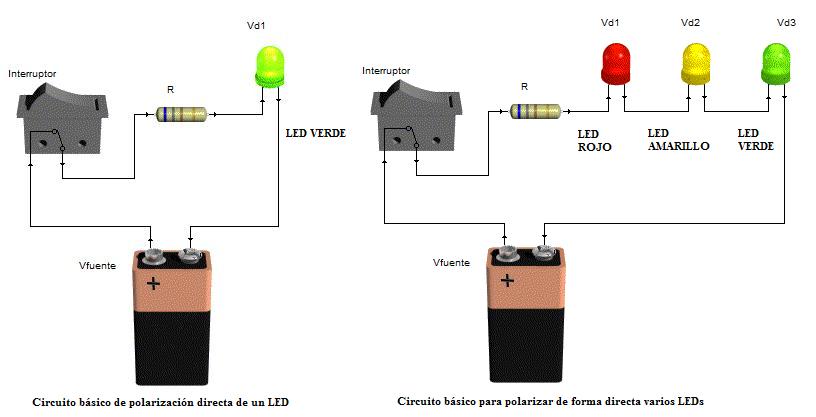

y la forma correcta de polarizacion es la siguiente :
