Multiplexores :

UNIVERSIDAD YACAMBÚ

Especialización en Gerencia, Mención: Sistemas de Información

Redes y Telecomunicaciones

Lic. Leivic Gutiérrez / Ing. Johanna Piña

Julio, 2008

Trabajo 6

Diseño de una RED que le permita a la SEDE controlar todas sus Operaciones.

CARACAS Posee una red LAN de veinte (20) usuarios.

MIAMI Posee un (01) solo usuario.

VALENCIA Posee una red LAN de cinco (05) usuarios.

MARACAIBO Posee tres (03) redes LAN conectadas entre si con 15 usuarios cada una, la distancia entre A y B es de treinta (30) metros y entre B y C es de un (01) Km.

La solución propuesta es la siguiente:

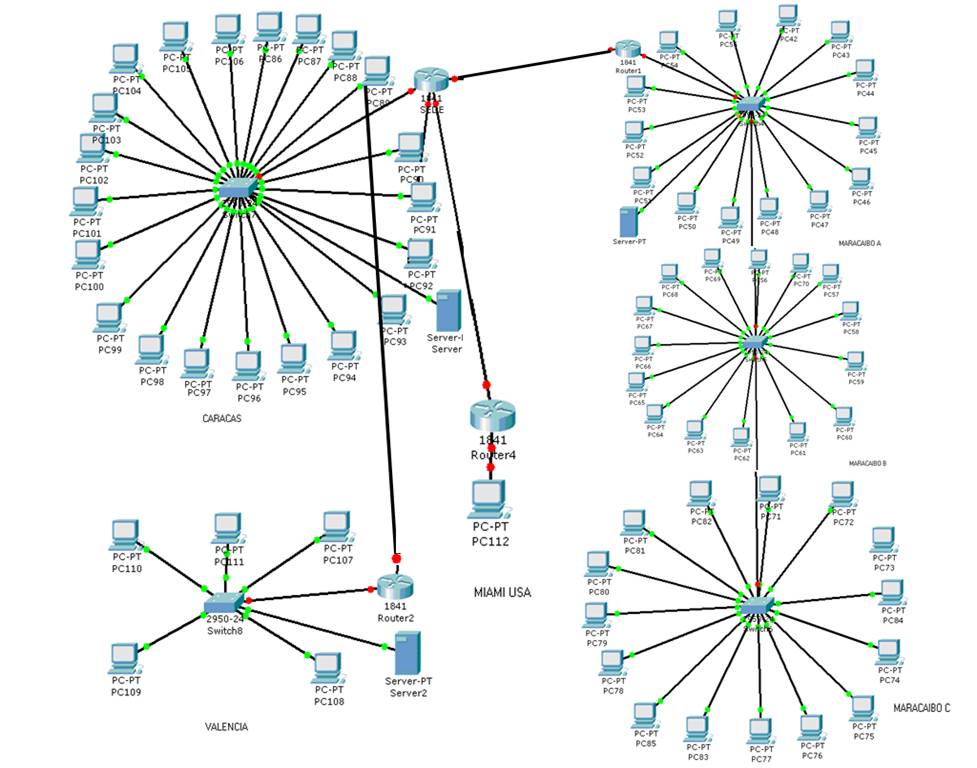

En el gráfico de la Red se observa que se utilizaron 4 Router para cada Zona, estos se escogieron ya que permite la interconexión entre redes y asegura que la información llegue al destinatario correcto.

El medio de transmisión que se utilizó en este diseño fue Cable UTP CAT 6, este fue escogido ya que es el cable es especial para ser utilizado en redes Lan.

Se utilizaron 5 Switcht para lograr la conexión LAN.

La topología que se utilizó fue la de la estrella, esta topología es la apropiada cuando en una red se utiliza Router y Switch, esta topología es fácil de implantar y fácil de ampliar la red cuando sea necesario.

Los protocolos utilizados fueron TCP/IP y EIGRP, escogimos estos protocolos ya que estos estan diseñados para enrutar y tienen un grado muy elevado de fiabilidad, es adecuado para redes grandes y medianas, especialmente para redes empresariales como es nuestro caso.

Los pasos se realizaron según el modelo de referencia OSI.

Para lograr la interconexión de los Routers se utilizo el circuito Frame Relay.

Solución propuesta

MARCO TEORICO

Multiplexores

Monografías la define Circuitos que envían por un solo canal de salida alguna de las informaciones presentes en varias líneas de salida.

Wikipedia la define En el campo de las telecomunicaciones el multiplexor se utiliza como dispositivo que puede recibir varias entradas y transmitirlas por un medio de transmisión compartido. Para ello lo que hace es dividir el medio de transmisión en múltiples canales, para que varios nodos puedan comunicarse al mismo tiempo.

Una señal que está multiplexada debe demultiplexarse en el otro extremo.

Según la forma en que se realice esta división del medio de transmisión, existen varias clases de multiplexación:

Multiplexación por división de frecuencia
Multiplexación por división de tiempo
Multiplexación por división de código
Multiplexación por división de longitud de onda

Los multiplexores son circuitos realmente importantes en el diseño de sistemas que requieran un cierto tráfico y comunicación entre distintos componentes y se necesite controlar en todo momento que componente es quien envía los datos. http://www.upv.es/amiga/216.htm

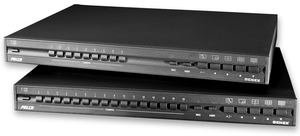

Ejemplo Multiplexor

Router

Wikipedia lo define “Enrutador (en inglés:router), ruteador o encaminador es un dispositivo de hardware para interconexión de red de computadoras que opera en la capa tres (nivel de red). Este dispositivo permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.”

ADSL Faqs lo define “Cuando envias un email a alguien al otro lado del mundo, ¿ como sabe el mensaje llegar hasta ese punto y no a cualquiera de los otros millones de ordenadores conectados ?. Gran parte del trabajo de llevar un mensaje de un punto a otro es realizado por los routers. Router quiere decir enrutador, es decir, “buscador” del camino o ruta.A diferencia de una red local del tipo Ethernet (la más habitual) en la que un mensaje de una persona a otra se transmite a todos los ordenadores de la red, y solo lo recoge el que se identifica como destinatarios, en Internet, el volumen es tan alto que sería imposible que cada ordenador recibiese la totalidad del tráfico que se mueve para seleccionar sus mensajes, así que podríamos decir que el router en vez de mover un mensaje entre todas las Redes que componen Internet, solo mueve el mensaje entre las dos Redes que están involucradas, la del emisor y la del destinatario. Es decir, un router tiene dos misiones distintas aunque relacionadas.

· El router se asegura de que la información no va a donde no es necesario.

· El router se asegura que la información si llegue al destinatario.

El router unirá las Redes del emisor y el destinatario de una información determinada (email, página Web, …) y además solo transmitirá entre las mismas la información necesaria.”

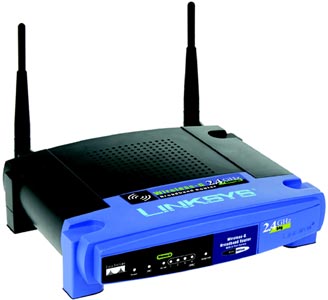

Ejemplo Router

Modem

Wikipedia lo define “Un módem es un dispositivo que sirve para modular y demodular (en amplitud, frecuencia, fase u otro sistema) una señal llamada portadora mediante otra señal de entrada llamada moduladora. Se han usado modems desde los años 60 o antes del siglo XX, principalmente debido a que la transmisión directa de las señales electrónicas inteligibles, a largas distancias, no es eficiente. Por ejemplo, para transmitir señales de audio por el aire, se requerirían antenas de gran tamaño (del orden de cientos de metros) para su correcta recepción.”

Monografía lo define “Un módem es un dispositivo que convierte las señales digitales del ordenador en señales analógica que pueden transmitirse a través del canal telefónico. Con un módem, usted puede enviar datos a otra computadora equipada con un módem. Esto le permite bajar información desde la red mundial (World Wide Web, enviar y recibir correspondencia electrónica (E-mail) y reproducir un juego de computadora con un oponente remoto. Algunos módems también pueden enviar y recibir faxes y llamadas telefónicas de voz.

Distintos módems se comunican a velocidades diferentes. La mayoría de los módems nuevos pueden enviar y recibir datos a 33,6 Kbps y faxes a 14,4 Kbps. Algunos módems pueden bajar información desde un Proveedor de Servicios Internet (ISP) a velocidades de hasta 56 Kbps.

Los módems de ISDN (Red de Servicios Digitales Integrados) utilizan líneas telefónicas digitales para lograr velocidades aun más veloces, de hasta 128 Kbps.”

Ejemplo Modem

Medios de transmisión

Monografía lo define “Por medio de transmisión, la aceptación amplia de la palabra, se entiende el material físico cuyas propiedades de tipo electrónico, mecánico, óptico, o de cualquier otro tipo se emplea para facilitar el transporte de información entre terminales distante geográficamente.

El medio de transmisión consiste en el elemento q conecta físicamente las estaciones de trabajo al servidor y los recursos de la red. Entre los diferentes medios utilizados en las LANs se puede mencionar: el cable de par trenzado, el cable coaxial, la fibra óptica y el espectro electromagnético (en transmisiones inalámbricas).

Su uso depende del tipo de aplicación particular ya que cada medio tiene sus propias características de costo, facilidad de instalación, ancho de banda soportado y velocidades de transmisión máxima permitidas.

Características Básicas de un Medio de Transmisión

Resistencia:

· Todo conductor, aislante o material opone una cierta resistencia al flujo de la corriente eléctrica.

· Un determinado voltaje es necesario para vencer la resistencia y forzar el flujo de corriente. Cuando esto ocurre, el flujo de corriente a través del medio produce calor.

· La cantidad de calor generado se llama potencia y se mide en WATTS. Esta energía se pierde.

· La resistencia de los alambres depende de varios factores.

*Material o Metal que se usó en su construcción.

CONDUCTOR HECHO DE

Resistencia Relativa a un conductor de cobre

PLATA

ORO

ALUMINIO

ACERO

0.92

1.32

1.59

8.62

*Alambres de acero, que podrían ser necesarios debido a altas fuerza de tensión, pierden muchas más potencia que conductores de cobre en las mismas dimensiones.

*El diámetro y el largo del material también afectan la perdida de potencia.

· A medida que aumenta la frecuencia de la señal aplicada a un alambre, la corriente tiende a fluir mas cerca de la superficie, alejándose del centro de conductor.

· Usando conductores de pequeños diámetro, la resistencia efectiva del medio aumenta, a medida que aumenta la frecuencia. Este fenómeno es llamado "efecto piel" y es importante en las redes de transmisión.

· La resistividad usualmente se mide en “ohms” (Ω) por unidad de longitud.”

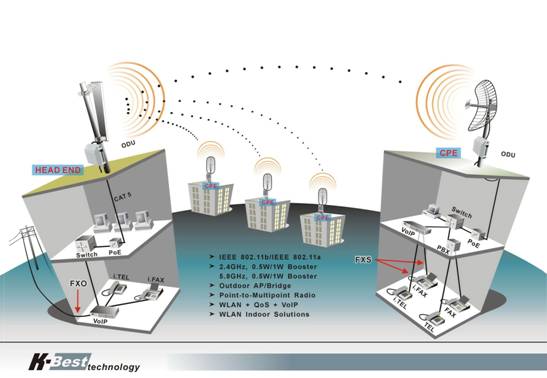

Ejemplo Medios de Transmisión

Tipos de transmisión

Transmisión Análoga

En un sistema analógico de transmisión tenemos a la salida de este una cantidad que varia continuamente.

En la transmisión analógica, la señal que transporta la información es continua, en la señal digital es discreta. La forma más sencilla de transmisión digital es la binaria, en la cual a cada elemento de información se le asigna uno de dos posibles estados.

Para identificar una gran cantidad de información se codifica un número específico de bits, el cual se conoce como carácter. Esta codificación se usa para la información e escrita.

Ej: Teletipo = Servicio para la transmisión de un telegrama.

La mayor de las computadoras en servicio hoy en día utilizan u operan con el sistema binario por lo cual viene más la transmisión binaria, ya sea de términal a computadora o de computadora a computadora.

Transmisión Digital

En la transmisión digital existen dos notables ventajas lo cual hace que tenga gran aceptación cuando se compara con la analógica. Estas son:

1. El ruido no se acumula en los repetidores.

2. El formato digital se adapta por si mismo de manera ideal a la tecnología de estado sólido, particularmente en los circuitos integrados.

La mayor parte de la información que se transmite en una red portadora es de naturaleza analógica,

Ej: La voz

El vídeo

Al convertir estas señales al formato digital se pueden aprovechar las dos características anteriormente citadas.

Para transmitir información digital(binaria 0 ó 1) por la red telefónica, la señal digital se convierte a una señal analógica compatible con la el equipo de la red y esta función se realiza en el Módem.

Para hacer lo inverso o sea con la señal analógica, se usan dos métodos diferentes de modulación:

La modulación por codificación de pulsos(MCP).

Es ventajoso transmitir datos en forma binaria en vez de convertirlos a analógico. Sin embargo, la transmisión digital está restringida a canales con un ancho de banda mucho mayor que el de la banda de la voz.

Transmisión Asíncrona.

Esta se desarrolló para solucionar el problema de la sincronía y la incomodidad de los equipos.

En este caso la temporización empieza al comienzo de un carácter y termina al final, se añaden dos elementos de señal a cada carácter para indicar al dispositivo receptor el comienzo de este y su terminación.

Al inicio del carácter se añade un elemento que se conoce como "Start Space"

(Espacio de arranque),y al final una marca de terminación.

Para enviar un dato se inicia la secuencia de temporización en el dispositivo receptor con el elemento de señal y al final se marca su terminación.

Transmisión Sincronía

Este tipo de transmisión se caracteriza porque antes de la transmisión de propia de datos, se envían señales para la identificación de lo que va a venir por la línea, es mucho mas eficiente que la Asíncrona pero su uso se limita a líneas especiales para la comunicación de ordenadores, porque en líneas telefónicas deficientes pueden aparecer problemas.

Por ejemplo una transmisión serie es Sincrona si antes de transmitir cada bit se envía la señal de reloj y en paralelo es sincrona cada vez que transmitimos un grupo de bits.

Transmisión de datos en serie

En este tipo de transmisión los bits se trasladan uno detrás del otro sobre una misma línea, también se transmite por la misma línea.

Este tipo de transmisión se utiliza a medida que la distancia entre los equipos aumenta a pesar que es más lenta que la transmisión paralelo y además menos costosa. Los transmisores y receptores de datos serie son más complejos debido a la dificultad en transmitir y recibir señales a través de cables largos.

La conversión de paralelo a serie y viceversa la llevamos a cabo con ayuda de registro de desplazamiento.

La transmisión serie es sincrona si en el momento exacto de transmisión y recepción de cada bit esta determinada antes de que se transmita y reciba y asíncrona cuando la temporización de los bits de un carácter no depende de la temporizacion de un carácter previo.

Transmisión en paralelo.

La transmisión de datos entre ordenadores y terminales mediante cambios de corriente o tensión por medio de cables o canales; la transferencia de datos es en paralelo si transmitimos un grupo de bits sobre varias líneas o cables.

En la transmisión de datos en paralelo cada bit de un caracter se transmite sobre su propio cable. En la transmisión de datos en paralelo hay un cable adicional en el cual enviamos una señal llamada strobe ó reloj; esta señal le indica al receptor cuando están presentes todos los bits para que se puedan tomar muestras de los bits o datos que se transmiten y además sirve para la temporización que es decisiva para la correcta transmisión y recepción de los datos.

La transmisión de datos en paralelo se utiliza en sistemas digitales que se encuentran colocados unos cerca del otro, además es mucho mas rápida que la serie, pero además es mucho mas costosa.

Tipos de conmutación

Wikipedia lo define Conmutación es la conexión que realizan los diferentes nodos que existen en distintos lugares y distancias para lograr un camino apropiado para conectar dos usuarios de una red de telecomunicaciones. La conmutación permite la descongestión entre los usuarios de la red disminuyendo el tráfico y aumentando el ancho de banda. Es una tecnología que alivia la congestión en las LAN Ethernet, reduciendo el tráfico y aumentando el ancho de banda

Existen tres tipos de conmutación:

· Conmutación de circuito

Es aquella en la que los equipos de conmutación deben establecer un camino físico entre los medios de comunicación previo a la conexión entre los usuarios. Este camino permanece activo durante la comunicación entre los usuarios, liberándose al terminar la comunicación. Ejemplo: Red Telefónica Conmutada.

Su funcionamiento pasa por las siguientes etapas: solicitud, establecimiento, transferencia de archivos y liberación de conexión.

Ventajas

· La transmisión se realiza en tiempo real, siendo adecuado para comunicación de voz y video.

· Acaparamiento de recursos. Los nodos que intervienen en la comunicación disponen en exclusiva del circuito establecido mientras dura la sesión.

· No hay contención. Una vez que se ha establecido el circuito las partes pueden comunicarse a la máxima velocidad que permita el medio, sin compartir el ancho de banda ni el tiempo de uso.

· El circuito es fijo. Dado que se dedica un circuito físico específicamente para esa sesión de comunicación, una vez establecido el circuito no hay pérdidas de tiempo calculando y tomando decisiones de encaminamiento en los nodos intermedios. Cada nodo intermedio tiene una sola ruta para los paquetes entrantes y salientes que pertenecen a una sesión específica.

· Simplicidad en la gestión de los nodos intermedios. Una vez que se ha establecido el circuito físico, no hay que tomar más decisiones para encaminar los datos entre el origen y el destino.

Desventajas

· Retraso en el inicio de la comunicación. Se necesita un tiempo para realizar la conexión, lo que conlleva un retraso en la transmisión de la información.

· Acaparamiento (bloqueo) de recursos. No se aprovecha el circuito en los instantes de tiempo en que no hay transmisión entre las partes. Se desperdicia ancho de banda mientras las partes no están comunicándose.

· El circuito es fijo. No se reajusta la ruta de comunicación, adaptándola en cada posible instante al camino de menor costo entre los nodos. Una vez que se ha establecido el circuito, no se aprovechan los posibles caminos alternativos con menor coste que puedan surgir durante la sesión.

· Poco tolerante a fallos. Si un nodo intermedio falla, todo el circuito se viene abajo. Hay que volver a establecer conexiones desde el principio.

· Conmutación de mensajes

Este método era el usado por los sistemas telegráficos, siendo el más antiguo que existe. Para transmitir un mensaje a un receptor, el emisor debe enviar primero el mensaje completo a un nodo intermedio el cual lo encola en la cola donde almacena los mensajes que le son enviados por otros nodos. Luego, cuando llega su turno, lo reenviará a otro y éste a otro y así las veces que sean necesarias antes de llegar al receptor. El mensaje deberá ser almacenado por completo y de forma temporal en el nodo intermedio antes de poder ser reenviado al siguiente, por lo que los nodos temporales deben tener una gran capacidad de almacenamiento.

Ventajas

· Se multiplexan mensajes de varios procesos hacia un mismo destino, y viceversa, sin que los solicitantes deban esperar a que se libere el circuito

· El canal se libera mucho antes que en la conmutación de circuitos, lo que reduce el tiempo de espera necesario para que otro remitente envíe mensajes.

· No hay circuitos ocupados que estén inactivos. Mejor aprovechamiento del canal.

· Si hay error de comunicación se retransmite una menor cantidad de datos.

Desventajas

· Se añade información extra de encaminamiento (cabecera del mensaje) a la comunicación. Si esta información representa un porcentaje apreciable del tamaño del mensaje el rendimiento del canal (información útil/información transmitida) disminuye.

· Mayor complejidad en los nodos intermedios:

· Ahora necesitan inspeccionar la cabecera de cada mensaje para tomar decisiones de encaminamiento.

· También deben examinar los datos del mensaje para comprobar que se ha recibido sin errores.

· También necesitan disponer de memoria (discos duros) y capacidad de procesamiento para almacenar, verificar y retransmitir el mensaje completo.

· Sigue sin ser viable la comunicación interactiva entre los terminales.

· Si la capacidad de almacenamiento se llena y llega un nuevo mensaje, no puede ser almacenado y se perderá definitivamente.

· Un mensaje puede acaparar una conexión de un nodo a otro mientras transmite un mensaje, lo que lo incapacita para poder ser usado por otros nodos.

· Conmutación de paquetes

El emisor divide los mensajes a enviar en un número arbitrario de paquetes del mismo tamaño, donde adjunta una cabecera y la dirección origen y destino así como datos de control que luego serán transmitidos por diferentes medios de conexión entre nodos temporales hasta llegar a su destino. Este método de conmutación es el que más se utiliza en las redes de ordenadores actuales. Surge para optimizar la capacidad de transmisión a través de las líneas existentes.

Al igual que en la conmutación de mensajes, los nodos temporales almacenan los paquetes en colas en sus memorias que no necesitan ser demasiado grandes.

Modos de Conmutación

· Circuito virtual:

Cada paquete se encamina por el mismo circuito virtual que los anteriores.

Por tanto se controla y asegura el orden de llegada de los paquetes a destino

· Datagrama

Cada paquete se encamina de manera independiente de los demás

Por tanto la red no puede controlar el camino seguido por los paquetes, ni asegurar el orden de llegada a destino.

Ventajas

· Si hay error de comunicación se retransmite una cantidad de datos aun menor que en el caso de mensajes

· En caso de error en un paquete solo se reenvía ese paquete, sin afectar a los demás que llegaron sin error.

· Comunicación interactiva. Al limitar el tamaño máximo del paquete, se asegura que ningún usuario pueda monopolizar una línea de transmisión durante mucho tiempo (microsegundos), por lo que las redes de conmutación de paquetes pueden manejar tráfico interactivo.

· Aumenta la flexibilidad y rentabilidad de la red.

o Se puede alterar sobre la marcha el camino seguido por una comunicación (p.ej. en caso de avería de uno o mas enrutadores).

o Se pueden asignar prioridades a los paquetes de una determinada comunicación. Así, un nodo puede seleccionar de su cola de paquetes en espera de ser transmitidos aquellos que tienen mayor prioridad.

Desventajas

· Mayor complejidad en los equipos de conmutación intermedios, que necesitan mayor velocidad y capacidad de cálculo para determinar la ruta adecuada en cada paquete.

· Duplicidad de paquetes. Si un paquete tarda demasiado en llegar a su destino el receptor puede considerar que se ha perdido, y enviar al emisor una solicitud de reenvío, dando lugar a la llegada de paquetes repetidos.

· Si los cálculos de encaminamiento representan un porcentaje apreciable del tiempo de transmisión, el rendimiento del canal (información útil/información transmitida) disminuye.

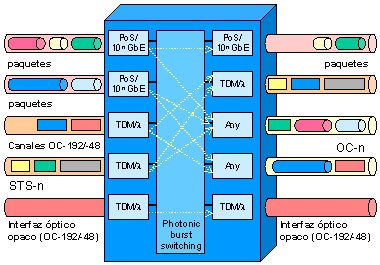

Ejemplo Tipos de Conmutación

Topología de las Redes

Wikipedia la define “La topología de red o forma lógica de red se define como la cadena de comunicación que los nodos que conforman una red usan para comunicarse. Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por su apariencia estética, la cual puede comenzar con la inserción del servicio de internet desde el proveedor, pasando por el router, luego por un switch y este deriva a otro switch u otro router o sencillamente a los hosts (estaciones de trabajo, pc o como quieran llamarle), el resultado de esto es una red con apariencia de árbol por que desde el primer router que se tiene se ramifica la distribución de internet dando lugar a la creación de nuevas redes y/o subredes tanto internas como externas. Además de la topología estética, se puede dar una topología lógica a la red y eso dependerá de lo que se necesite en el momento.

En algunos casos se puede usar la palabra arquitectura en un sentido relajado para hablar a la vez de la disposición física del cableado y de cómo el protocolo considera dicho cableado. Así, en un anillo con una MAU podemos decir que tenemos una topología en anillo, o de que se trata de un anillo con topología en estrella.

La topología de red la determina únicamente la configuración de las conexiones entre nodos. La distancia entre los nodos, las interconexiones físicas, las tasas de transmisión y/o los tipos de señales no pertenecen a la topología de la red, aunque pueden verse afectados por la misma.”

Monografía las diferencia en los siguientes tipos:

Bus: esta topología permite que todas las estaciones reciban la información que se transmite, una estación trasmite y todas las restantes escuchan.

Ventajas: La topologia Bus requiere de menor cantidad de cables para una mayor topologia; otra de las ventajas de esta topologia es que una falla en una estación en particular no incapacitara el resto de la red.

Existen dos mecanismos para la resolución de conflictos en la transmisión de datos:

CSMA/CD: son redes con escucha de colisiones. Todas las estaciones son consideradas igual, por ello compiten por el uso del canal, cada vez que una de ellas desea transmitir debe escuchar el canal, si alguien está transmitiendo espera a que termine, caso contrario transmite y se queda escuchando posibles colisiones, en este último espera un intervalo de tiempo y reintenta nuevamente.

Token Bus: Se usa un token (una trama de datos) que pasa de estación en estación en forma cíclica, es decir forma un anillo lógico. Cuando una estación tiene el token, tiene el derecho exclusivo del bus para transmitir o recibir datos por un tiempo determinado y luego pasa el token a otra estación, previamente designada. Las otras estaciones no pueden transmitir sin el token, sólo pueden escuchar y esperar su turno. Esto soluciona el problema de colisiones que tiene el mecanismo anterior.

Redes en Estrella Es otra de las tres principales topologías. La red se une en un único punto, normalmente con control centralizado, como un concentrador de cableado.

Redes Bus en Estrella

Esta topología se utiliza con el fin de facilitar la administración de la red. En este caso la red es un bus que se cablea físicamente como una estrella por medio de concentradores.

Redes en Estrella Jerárquica

Esta estructura de cableado se utiliza en la mayor parte de las redes locales actuales, por medio de concentradores dispuestos en cascada para formar una red jerárquica.

Redes en Anillo Es una de las tres principales topologías. Las estaciones están unidas una con otra formando un círculo por medio de un cable común. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo.

Ventajas: los cuellos de botellas son muy pocos frecuentes

Desventajas: al existir un solo canal de comunicación entre las estaciones de la red, si falla el canal o una estación, las restantes quedan incomunicadas. Algunos fabricantes resuelven este problema poniendo un canal alternativo para casos de fallos, si uno de los canales es viable la red está activa, o usando algoritmos para aislar las componentes defectuosas. Es muy compleja su administración, ya que hay que definir una estación para que controle el token.

Existe un mecanismo para la resolución de conflictos en la transmisión de datos:

Token Ring: La estación se conecta al anillo por una unidad de interfaz (RIU), cada RIU es responsable de controlar el paso de los datos por ella, así como de regenerar la transmisión y pasarla a la estación siguiente. Si la dirección de cabecera de una determinada transmisión indica que los datos son para una estación en concreto, la unidad de interfaz los copia y pasa la información a la estación de trabajo conectada a la misma.

Se usa en redes de área local con o sin prioridad, el token pasa de estación en estación en forma cíclica, inicialmente en estado desocupado. Cada estación cuando tiene el token (en este momento la estación controla el anillo), si quiere transmitir cambia su estado a ocupado, agregando los datos atrás y lo pone en la red, caso contrario pasa el token a la estación siguiente. Cuando el token pasa de nuevo por la estación que transmitió, saca los datos, lo pone en desocupado y lo regresa a la red.

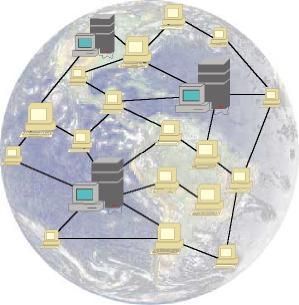

Ejemplo Topología de Red

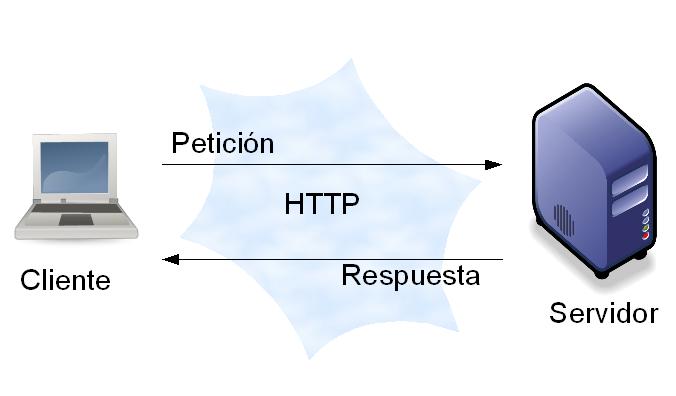

Protocolos de comunicación

Wikipedia los define “Los protocolos son reglas de comunicación que permiten el flujo de información entre computadoras distintas que manejan lenguajes distintos, por ejemplo, dos computadores conectados en la misma red pero con protocolos diferentes no podrían comunicarse jamás, para ello, es necesario que ambas "hablen" el mismo idioma, por tal sentido, el protocolo TCP/IP fue creado para las comunicaciones en Internet, para que cualquier computador se conecte a Internet, es necesario que tenga instalado este protocolo de comunicación

Pueden estar implementados bien en hardware (tarjetas de red), software (drivers), o una combinación de ambos.

Propiedades típicas

· Detección de la conexión física sobre la que se realiza la conexión (cableada o sin cables)

· Pasos necesarios para comenzar a comunicarse (Handshaking)

· Negociación de las características de la conexión.

· Cómo se inicia y cómo termina un mensaje.

· Formato de los mensajes.

· Qué hacer con los mensajes erróneos o corruptos (corrección de errores)

· Cómo detectar la pérdida inesperada de la conexión, y qué hacer en ese caso.

· Terminación de la sesión de conexión.

· Estrategias para asegurar la seguridad (autenticación, cifrado).

Estandarización

Los protocolos que son implementados en sistemas de comunicación que tienen un amplio impacto, suelen convertirse en estándares, debido a que la comunicación e intercambio de información (datos) es un factor fundamental en numerosos sistemas, y para asegurar tal comunicación se vuelve necesario copiar el diseño y funcionamiento a partir del ejemplo pre-existente. Esto ocurre tanto de manera informal como deliberada.

Existen consorcios empresariales, que tienen como propósito precisamente el de proponer recomendaciones de estándares que se deben respetar para asegurar la interoperabilidad de los productos.

Especificación de protocolo

Sintaxis: Se especifica como son y como se construyen.

Semántica: Que significa cada comando o respuesta del protocolo respecto a sus parámetros/datos.

Procedimientos de uso de esos mensajes: Es lo que hay que programar realmente(los errores, como tratarlos)

Niveles de abstracción

En el campo de las redes informáticas, los protocolos se pueden dividir en varias categorías, una de las clasificaciones más estudiadas es la OSI.

Según la clasificación OSI, la comunicación de varios dispositivos ETD se puede estudiar dividiéndola en 7 niveles, que son expuestos desde su nivel más alto hasta el más bajo:

Nivel	Nombre	Categoría
Capa 7	Nivel de aplicación	Aplicación
Capa 6	Nivel de presentación
Capa 5	Nivel de sesión
Capa 4	Nivel de transporte
Capa 3	Nivel de red	Transporte de datos
Capa 2	Nivel de enlace de datos
Capa 1	Nivel físico

A su vez, esos 7 niveles se pueden subdividir en dos categorías, las capas superiores y las capas inferiores. Las 4 capas superiores trabajan con problemas particulares a las aplicaciones, y las 3 capas inferiores se encargan de los problemas pertinentes al transporte de los datos.

Otra clasificación, más práctica y la apropiada para TCP IP, podría ser esta:

Nivel

Capa de Aplicación

Capa de transporte

Capa de red

Capa de Enlace de Datos

Capa Física

Los protocolos de cada capa tienen una interfaz bien definida. Una capa generalmente se comunica con la capa inmediata inferior, la inmediata superior, y la capa del mismo nivel en otros computadores de la red. Esta división de los protocolos ofrece abstracción en la comunicación.

Una aplicación (capa nivel 7) por ejemplo, solo necesita conocer como comunicarse con la capa 6 que le sigue, y con otra aplicación en otro computador (capa 7). No necesita conocer nada entre las capas de la 1 y la 5. Así, un navegador web (HTTP, capa 7) puede utilizar una conexión Ethernet o PPP (capa 2) para acceder a la Internet, sin que sea necesario cualquier tratamiento para los protocolos de este nivel más bajo. De la misma forma, un router sólo necesita de las informaciones del nivel de red para enrutar paquetes, sin que importe si los datos en tránsito pertenecen a una imagen para un navegador web, un archivo transferido vía FTP o un mensaje de correo electrónico.
