Diseño:

Tú puedes construir este Cassegrain como lo hice yo, primero que nada, necesitaras las fórmulas para un Cassegrain

Puntos a considerar:
1. Diámetro del espejo primario (D₁)
2. Longitud focal del espejo primario (F₁)
3. La longitud focal total (E.F.L.=F₁xM)
4. Diámetro del espejo secundario (D₂)
5. Obstrucción causada por el espejo secundario (%)
6. Ganancia del espejo secundario (M)
7. Distancia de la imagen detrás del objetivo (e)

Qué deseas? Un telescopio de aplicación terrestre o astronómica? Hay una gran diferencia, qué tan lejos quieres ir?

Estoy seguro que buscaras un telescopio para observación planetaria, estas de acuerdo en sacrificar campo visual por amplificación? Ya decidiste que montura usaras?

Tienes que calcular los valores de un Cassegrain, p y p' y la longitud focal del espejo secundario (F₂):

                                                    F1 + e
                                                p = ______
                                                    M + 1

                                                p'= p x M

                                                       p'
                                                F2 = _____
                                                     M - 1

Calcula los valores para tu telescopio con este formulario

                                                     x2
                                                y = ____
                                                     4f

En el caso del espejo secundario hay que recordar que la curvatura es convexa y que la curva que se requiere es una hipérbola.

                                                          y2
                                                x2 = (1 + __ ) a2
                                                          b2

                                                b2 = c2 - a2

Sin embargo, en la práctica partimos simpre de la esfera para la aproximación a las curvas deseadas.

                                                r2 = x2 + y2

BIBLIOGRAFIA

• HOW TO MAKE A TELESCOPE
  Por: Jean Texereau
  Publicado por: Willmann-Bell,Inc.

• ALL ABOUT TELESCOPES
  Por: Sam Brown
  Publicado por: Edmund Scientific.

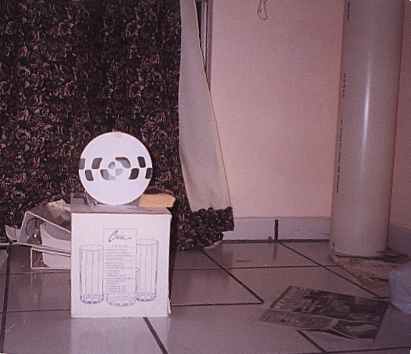

Espejo principal con máscara

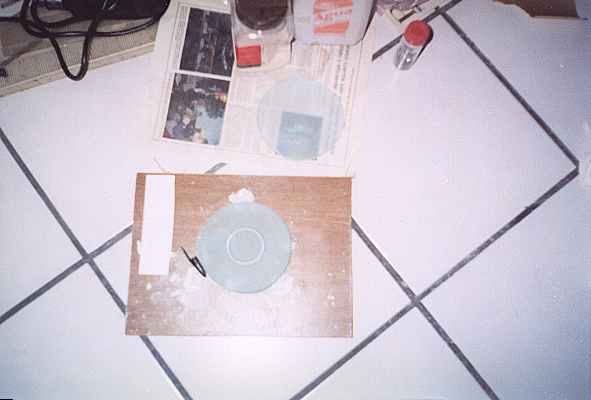

Espejo secundario, solo se usará el centro

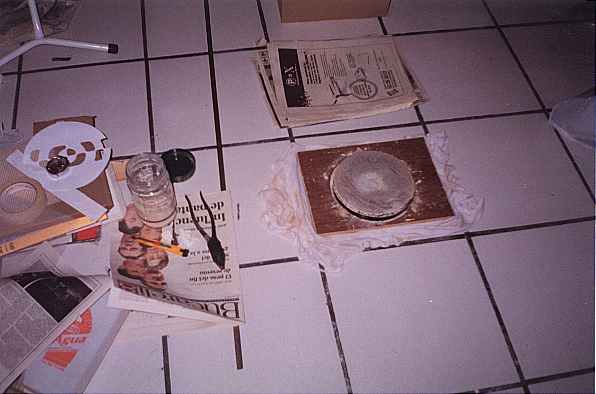

Herramienta del espejo primario

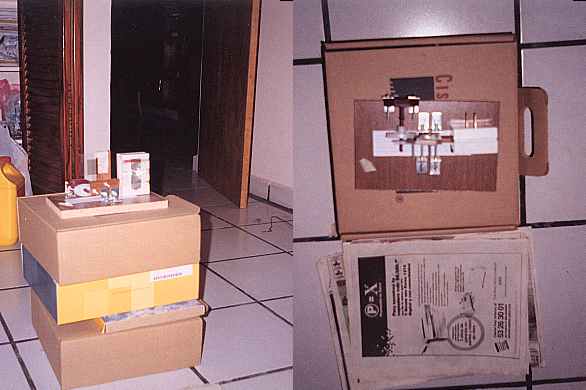

Probador Ronchi hecho a mano
