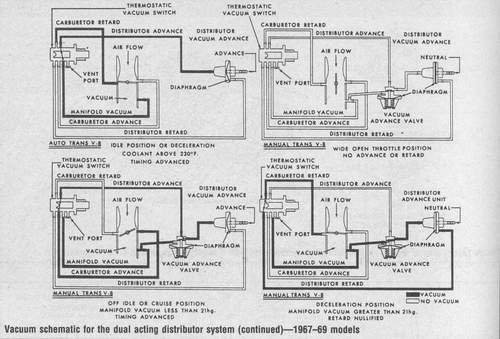

The following diagrams are from the Chilton Firebird 1967-81 Repair Manual, 1997 Chilton Book Company. They are for the 67-69 Firebird V8 with manual transmission and 4bbl. |

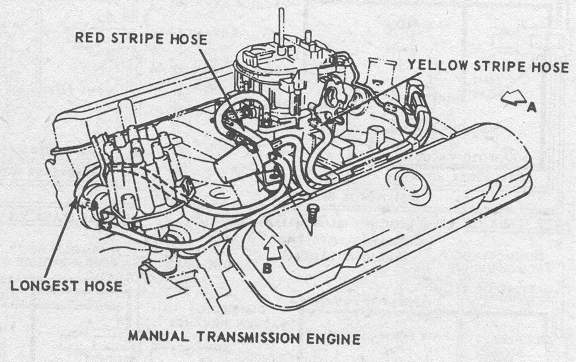

Manual Transmission Vacuum Hose Routing |

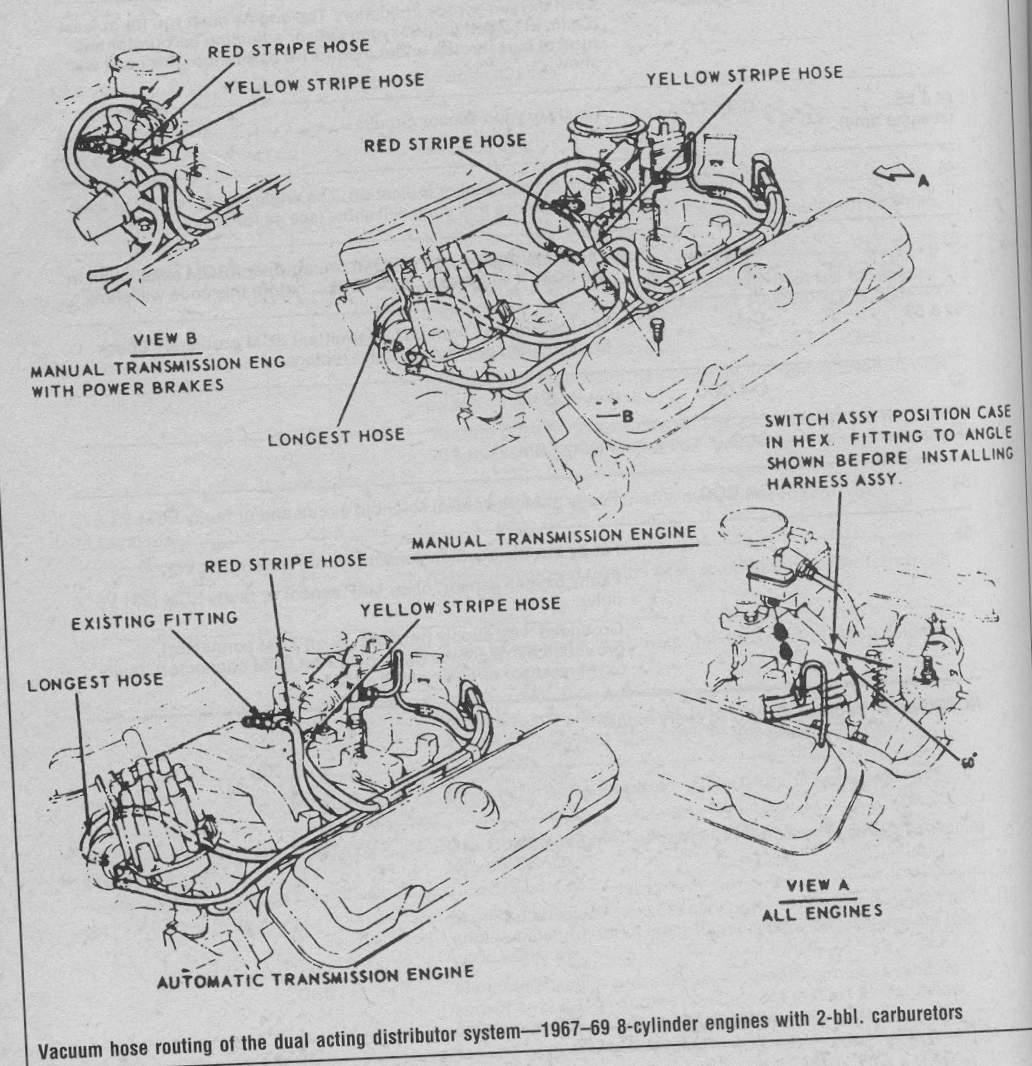

MT 2bbl and AT 2bbl Vacuum Hose Routing |
