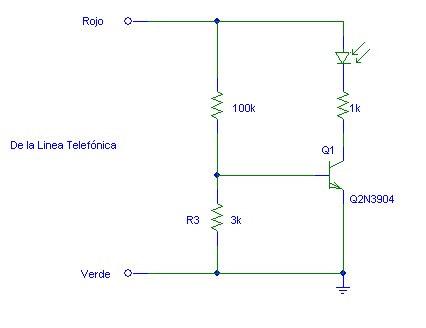

Este circuito, tiene la funcionalidad de indicar el estado de la l�nea telef�nica. Su funcionameinto es bastante sencillo y su consumo de corriente es lo bastante bajo, como para funcionar sin alimentaci�n externa (no adaptadores, no baterias).
La l�nea de tel�fono normalmente tiene un voltaje entre sus terminales de -48V (telefono colgado), y cuando el tel�fono es descolgado este voltaje cae a unos cuantos voltios, esta variaci�n de voltaje es usada para poner en corte o saturaci�n el transistor BJT (2N3904) y as�, encender un led, el cual cuando esta encendido indica que el tel�fono esta disponible, por el contrario, cuando el led esta apagado significa que el tel�fono est� en uso.
Los elementos necesarios para armar este circuito son:
- 1 Transistor bjt 2N3904
- 1 Resistencia 1,2K ohm
- 1 Resistencia 3K ohm
- 1 Resistencia 100K ohm
Nota: si se esta preguntando, como es posible que no se utilice un puente de diodos, mi respuesta es que la frecuencia del tono es lo suficientemente alta, com para no ser apreciada, por esa raz�n no se ha tenido en cuenta ese parametro.
Este ciorcuito ha sido simulado y montado por el creador de la pagina por lo que se garantiza el funcionamiento.
cualquier pregunta enviela a [email protected]
