Este circuito es una aplicaci�n de los diodos semiconductores, cuya funci�n �nica es la de duplicar el nivel de tensi�n de una se�al AC aplicada al circuito, entregando a la salida un voltaje dc, con una amplitud igual al doble del voltaje pico de la se�al de entrada. (redundancia?).

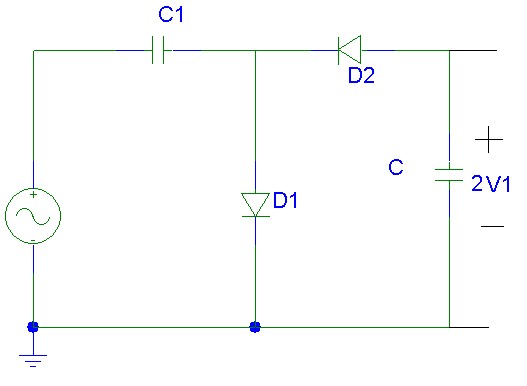

La figura anterior muestra el diagrama esquematico del circuito y su funcionamiento es el siguiente:

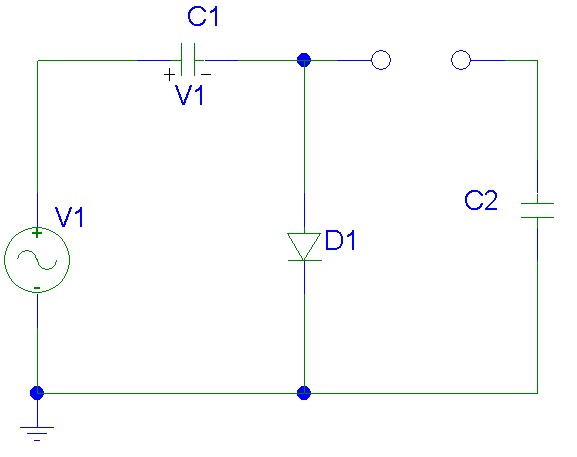

En el ciclo positivo de la se�al el diodo 1 conduce mientras que el diodo 2 se polariza inversamente, de manera que el capacitor C1, se carga al voltaje de la fuente de entrada. Durante el ciclo negativo el funcionamiento del circuito es como se muestra en la siguiente figura:

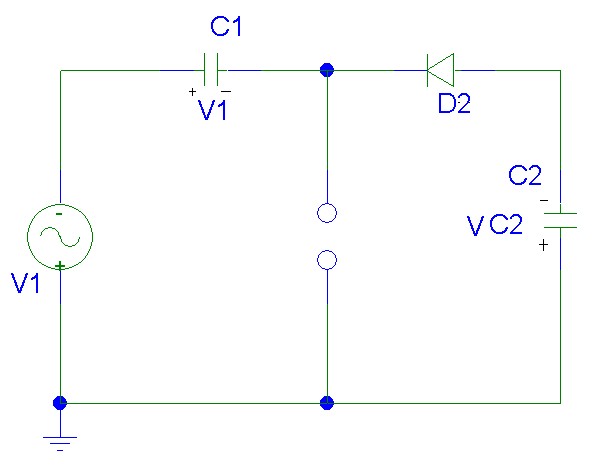

Durante el ciclo negativo el diodo 1 no conduce pues est� polarizado inversamente, mientras que el diodo 2 conduce, lo que causa que aparezca un voltaje en el capacitor C2, el voltaje en el capacitor obedece a la ley de Kirchoff, de manera que segun la siguienete figura...
... el voltaje en C2 suponiendo que la corriente circula en sentido contrario a las manecillas del reloj y que el diodo es ideal, se obtiene de la ecuaci�n de malla:
-V1-VC1+VC2 = 0 de donde es evidente quee ; VC2 = V1+VC1 pero como VC1 es igual a V1, el voltaje en el capcitor 2 VC2 es igual a 2V1, obteniendose as� la salida requerida.
Debe tenerse en cuenta que se habla qde voltajes pico, y si la fuente de entrada es un transformador, debe considerar el voltaje rms el capcitor 1 se carga siempre al voltaje pico de la se�al de entrada. (para mayor informaci�n vea circuitos de corriente alterna).
