Este circuito puede ser usado para encender o apagar un electrodom�stico (bombilla, ventilador, etc) seg�n las condiciones luz de un lugar. Funciona igual que las luces del alumbrado publico. El sensor esta conformado por una fotocelda (peque�a) que se puede conseguir en cualquier tienda de electr�nica a costos bastante bajos.

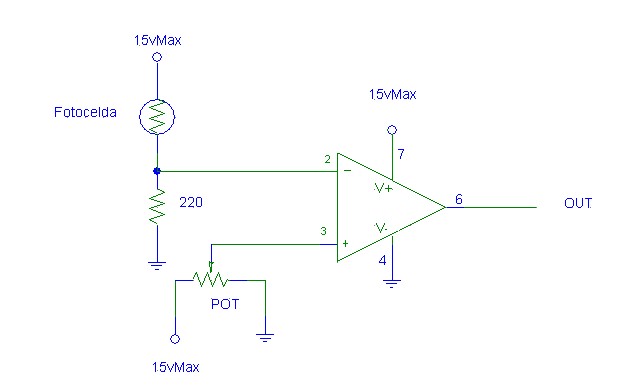

El esquem�tico del circuito es el mostrado abajo:

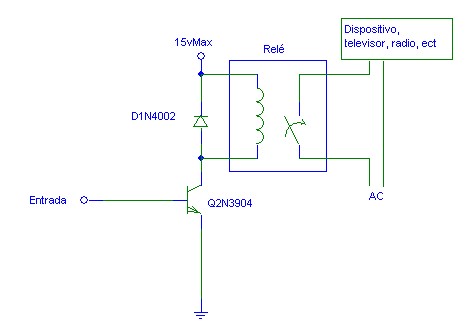

Ahora bien. la salida del circuito mostrado anteriormente no se puede usar para encender un electrodomestico, por tal raz�n se debe agregar una etapa de potencia, como la mostrada enseguida, la cual esta compuesta por un transistor BJT y un rel�. debe colocarse una resistencia de 1kohm entre la salida del circuito de ariba y la entrada de la etapa de potencia.
La grafica anterior, muestra tambien la composici�n interna del rel�, aunque no es necesario que conozca como funciona. Los rel� que se consiguen comercialmente brindan dos opciones, normalmente cerrado y normalmente abierto, esto se refiere a si el interruptor interno del rel� esta normalmente o normalmente abiero.
Los elementos necesarios son los siguientes:
- 1 - Fotocelda.
- 1 - LM741.
- 1 - 2N3904
- 1 - Resistencia 10K - 1/4 de Watt.
- 1 - Resistencia 1K - 1/4 de Watt.
- 1 - Potenciometro de 1K
- 1 - Rel�
- 1 - Diodo N4001 o N4002
