Conociendo que es de gran interes para los visitantes de esta pagina, la construcci�n de amplificadores, presento un ampificador de 16w de muy bajo costo y con partes comerciales y ademas de muy facil contrucci�n.
El dise�o del amplificador es de el fabricante del integrado, lo que grantiza en cierto modo la efeciencia del dispositivo a construir. Este utiliza el integrado LM383 de national y puede dar hasta 16W de potencia a la salida, utilizando una configuraci�n puente
Ahora bien, es muy problable que no consiga el LM383 si es as�, puede comprar un reemplazo, el TDA2002, que tiene el mismo pin-out (las terminales de los integrados coinciden) y es mucho mas comercial que el LM383.

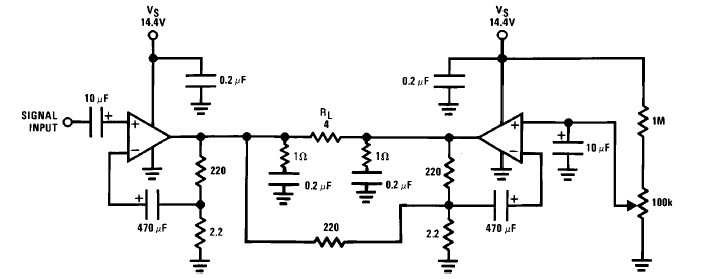

Sobre el esquematico: El capacitor de 0.2uF y la resistencia de 1ohm que esta en serie con este, se puede supriir, pero esto quita estabilidad al amplificador segun dato del fabricante. Por �ltimo, se debe colocar un disipador de calor pues la energia que se disipa es grande y puede llegar a da�arse el integrado por recalentamiento.
Lista de elementos:
- (2) LM383 o TDA2002
- (3) Resitencia: 220ohm de 1/4 de vatio (watt)
- (2) Resitencia: 2,2ohm de 1/4 de vatio (watt)
- (2) Resitencia: 1ohm de 1/4 de vatio (watt)
- (2) Capacitor: 10uf
- (2) Capacitor: 470uf
- (2) Capacitor: 0.2uf
Nota:
El amplificador es monofonico, si quiere que funcione estereo, debe contruir dos identicos y llevar cada canal a una etapa distinta de amplificaci�n. (R-L).
