Trabajo Número 2

Elaborado por:

 Juan Maestre

Octubre 2008





Problemática Presentada en la Empresa



En relación con el origen del problema que se presenta se puede hacer referencia a que, a escala mundial los procedimientos administrativos y tecnológicos vienen a transformarse en rutinas que al paso del tiempo se van modificando con el desempeño mismo de las tareas cotidianas, el creciente grado de especialización, como consecuencia de la división del trabajo, hace necesario el uso de una herramienta que establezca los lineamientos en el desarrollo de cada actividad dentro de una estructura organizacional, así pues los sistemas de información representan una alternativa para este problema.





En la empresa para la cual laboramos: PDVSA PETRORITUPANO S.A. del estado Anzoátegui, actualmente no mantiene un Portal web. La transición de los convenios operativos no le a permitido desarrollar el mismo sin embargo mantiene un vinculo de la casa matriz PDVSA. este medio nos a brindado la oportunidad de algunos beneficios que brinda PDVSA. Sin embargo las Empresa pierde su  identidad siendo uno de los motivos principales de este desarrollo.

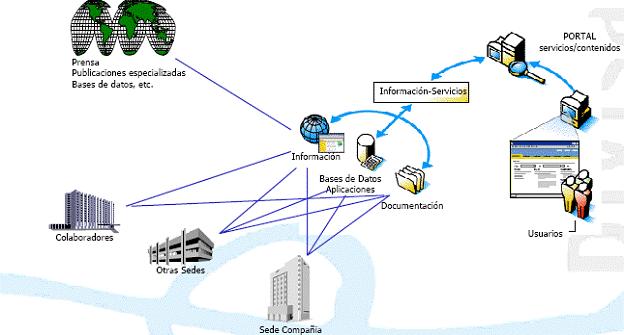

La estrategia a seguir se basará en el desarrolló de un PORTAL WEB para la empresa Petroritupano S.A. del estado Anzoátegui”. En el cual pretende de establecer una Página Web que cuente con:

·        Una Reseña de la historia de la Empresa

·        Filiales y empresas asociadas.

·        Servicios a su público o clientes actuales

·        Catalogo de ubicación (Correo, Fax, Teléfono, Etc)





Esquemas de Equipamiento:







Hardware Necesitado:

• 1 Swiches de 12 Puertos
• 2 Servidor hp 360
• Servidor Firewall
• Servidor de WEB (Apache)



• Servicio de Internet (proveedor de servicio)
• UPS
• Servicio de Publicación Web
•







Hardware  disponible en la empresa

• Controlador de dominio
• Servidor de Base de Datos
• 1 router
• 2 swiches
• Impresoras
• Proveedor de servicio Internet















Esquema de Equipamiento Propuesto











Justificación de Esquema Propuesto







• 1 Router :  Este dispositivo es el que permite conectar la red de área local a Internet a través de un proveedor de servicio. Adicionalmente nos permite realizar la segmentación de la red  entre 3 segmentos (Usuarios, Servidores, DMZ).





• Switches



•  2 Switches : El primero de los mismos será destinado para la DMZ (zona desmilitarizada ) Realizando un ambiente de seguridad a los datos del sistema. El objetivo de una DMZ es que las conexiones desde la red interna y la externa a la DMZ estén permitidas, mientras que las conexiones desde la DMZ sólo se permitan a la red externa -- los equipos en la DMZ no pueden conectar con la red interna. Esto permite que los equipos de la DMZ puedan dar servicios a la red externa a la vez que protegen la red interna en el caso de que intrusos comprometan la seguridad de los equipos situados en la zona desmilitarizada.  El segundo switches permite la interconexión de la red local entre los usuarios y  él servidor de  aplicación.





• Servidores
• Servidor Aplicaciones: El mismo es el motor que permite la conexión entre los usuarios y el  vinculo entre el servidor de  base de datos.



• Servidor  Base de Datos (Postgres SQL)   Se utiliza la base de datos postgres ya que la misma es software libre ajustándonos a los estándares de la empresa.





• Servidor Firewall: Permite definir los servicios que pueden accederse desde el exterior y viceversa.



• Servidor de dominio (Apache)









• Servicio de Internet (proveedor de servicio) este servicio le dará valor agregado a la aplicación motivado a que los proveedores podrán revisar sus ordenes de pago y realizar consultar básicas de ordenes pendientes.



• UPS: Permite evitar altos de voltaje y regular la corriente para todos los equipos, adicionalmente proporcionando un tiempo en caso de fallas de corriente en el sistema .



• Unidad de respaldo SDL 600-300 sistema de respaldo en cinta con lo cual se programaran respaldo incrementales y full del sistema contemplado.
