bullet2 ESTANDARES DE ADMINISTRACION DE REDES

bullet3 Monitoreo

    1. Actividad primordial de la administración de redes.
    2. Observar la información que fluye por la red.
    3. Permite tener mecanismos para:
      1. Generar alarmas
      2. Detección de Fallas
      3. Contabilización
      4. Obtener Información Estadística
      5. Protección
      6. Obtener configuración automática

Tipos de Monitoreo

Lugar

    1. Local
    2. Remoto

Elementos Monitoreados

    1. Totalidad
    2. Segmentos

Frecuencia

    1. Continuo
    2. Eventual

Qué son los monitores

Monitor es un  herramienta usada para observar la actividad de un sistema informático mientras está siendo usado por otros usuarios. Observan comportamientos de sistemas, recogen datos estadísticos de la ejecución de los programas, analizan los datos recogidos y presentan los resultados.

Características que se desean lograr:

Repetibilidad de resultados: posibilidad de repetir las observaciones y obtener la misma medida.

Cuantificación de resultados de una observación.

Utilidad:

-    Un administrador puede detectar cuellos de botella y utilizaciones de los recursos, ajustar los parámetros del sistema y mejorar las prestaciones.

-    Un programador puede encontrar los segmentos de software más utilizados y así mejorar el comportamiento de los programas.

-    Un analista de sistemas puede caracterizar la carga y crear cargas de prueba, cuyos resultados se puedan utilizar para planificar la carga del sistema.

Características

Cuantificación de resultados, con monitores de software y de hardware.

Monitores de software: programas que detectan estados del sistema o conjuntos de instrucciones o sondas, capaces de detectar acontecimientos.

Monitores de hardware: dispositivos electrónicos que deben conectarse a puntos específicos del sistema  para detectar señales que caracterizan los fenómenos que deben observarse.

Calidad de monitores:

-    sobrecarga o interferencia: Esta debe ser mínima para no perturbar el sistema. En los de hardware hay peligros en los puntos de conexión, resuelto por uso de sondas de muy altas impedancias. Los monitores de software aumentan la carga, pero se obtienen medidas no alcanzables por los monitores de hardware, y se puede reducir al mínimo el efecto de su presencia.

-    Precisión: el error que puede afectar a los datos observados puede deberse a la interferencia del propio monitor, a una incorrecta instalación o utilización, a un número dado de dígitos para representar la medición, etc.

-    resolución: es la máxima frecuencia a la que se pueden detectar y registrar los datos correctamente. Mide la capacidad de la herramienta de separar dos acontecimientos sucesivos en el tiempo.

-     ámbito o dominio de medida: se refiere al tipo de acontecimientos que pueda detectar y a las características que es capaz de observar y medir.

-    ancho de entrada: es el número máximo de bits de información de entrada que el monitor puede extraer en paralelo y procesar cuando se produce el acontecimiento.

-    capacidad de reducción de datos: capacidad de análisis, procesamiento y empaquetamiento de datos por parte del monitor, para un mejor entendimiento y para una reducción de almacenamiento de datos.

-    compatibilidad: ambos tipos de monitores deben ser adaptables a cualquier entorno y aplicación, incluso en las necesidades que se puedan presentar.

-    costo: mínimo en todos los aspectos.

-    facilidad de instalación

-     facilidad de utilización: cualquier usuario debe poder utilizarlo e interpretar los resultados

Factores a tener en cuenta en la selección de los monitores:

- Monitorización continua durante la operación: considerando un sistema distribuido que cambia continuamente por la creación y extinción de procesos y modificación de la estructura de interconexión entre unidades distribuidas.

- Presentación orientada a la aplicación: Los resultados deben presentarse orientados a la aplicación, reflejando la organización y semántica del programa, dando los resultados en forma de tablas y gráficos.

- Integración: la instrumentación debe ser transparente a los usuarios, por lo que debe permitir una monitorización continua sin ninguna preparación especial.

- Realimentación: Para conseguir un comportamiento adaptativo del sistema, los resultados de la monitorización pueden realimentar al sistema para mejorar el comportamiento.

Característica
Centralizado
Distribuido
Híbrido
Sobrecarga
no
grande
pequeña
Tiempo de llegada entre paquetes
Distribución de la long. De paquetes
Colisiones en el medio
Colisiones en el nodo
no
Número de retransmisiones
no
Distribución de los retardos
no
Utilización del canal
Utilización de los nodos
no
Modificaciones en el hardware
no
Costo
grande
grande
grande
Modificaciones en software
no

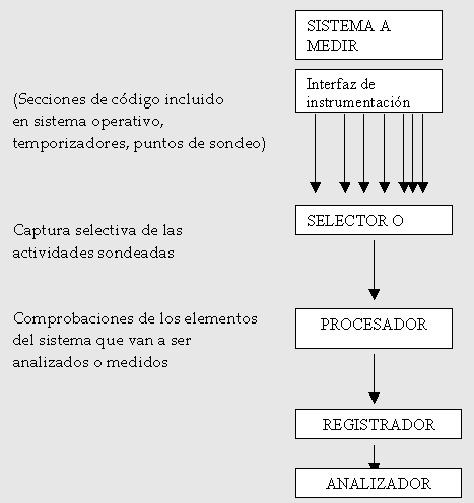

Estructura del  monitor


Clasificación de monitores

Según su implementación:

Monitores software:     programas o ampliaciones del sistema operativo que acceden al estado del sistema e informan al usuario sobre éste.

Monitores hardware:    dispositivos electrónicos que se conectan a determinados puntos del sistema y se encargan de detectar determinados niveles o señales eléctricas que caracterizan la evolución del sistema.

Monitores híbridos:    combinación de anteriores.

Según mecanismo de acción:

Monitores de eventos o acontecimientos: por detección de eventos

Monitores de muestreo: se activan a intervalo de tiempo fijos o aleatorios por interrupciones de reloj.

Según forma de presentar resultados:

Monitores en tiempo real:     con un módulo analizador que procesa datos recogidos a medida que los recibe.

Monitores batch:        se recoge toda la información y después se procesa

FUNCION
MONITOR SOFTWARE
MONITOR HARDWARE
MONITOR HIBRIDO
Instrumentación
Traps
Interceptación
Muestreo
Sondas
Conexión permanente
Traps
Sondas
Selector
Programa
Programa
Lógica
Programa
Lógica
Procesador
Programa
Lógica
Programa
Lógica
Programa
Registrador
Memoria
Disco
Contador
Memoria
Disco
Contador
Memoria
Disco
Analizador
Programa
Programa
Programa
FUNCION
MONITOR SOFTWARE
MONITOR HARDWARE
MONITOR HIBRIDO
Instrumentación
Traps
Interceptación
Muestreo
Sondas
Conexión permanente
Traps
Sondas
Selector
Programa
Programa
Lógica
Programa
Lógica
Procesador
Programa
Lógica
Programa
Lógica
Programa
Registrador
Memoria
Disco
Contador
Memoria
Disco
Contador
Memoria
Disco
Analizador
Programa
Programa
Programa


Monitores de ejecución de programas


Proporcionan información de un programa durante su ejecución y sirven para saber:


- dónde pasa un programa su tiempo de ejecución

- cuántas veces se ejecuta una línea de código de un programa.

- cuántas veces se llama a un procedimiento y desde dónde.

- a cuántos archivos accede un programa y durante cuánto tiempo.


Monitor de contabilidad


Objetivo: obtener el consumo de recursos del sistema por parte de cada usuario. Se usa para facturar consumos de servicios.


Funciones:


- Monitorizan la utilización del espacio de disco para usuarios individuales, cómo número de escrituras y lecturas, número de bytes escritos y leídos, etc.

- Registran datos de sesiones como número de sesiones realizadas y su duración.

- Generan resúmenes de informes y archivos que pueden ser utilizados para analizar el trabajo del sistema y el consumo de recursos de cada usuario, como tiempo de CPU, nombre de los programas ejecutados, número de escrituras y lecturas desde cada terminal, bytes leídos y escritos, etc.


Para cumplir estas tareas, el monitor de contabilidad proporciona una serie de órdenes que permiten crear datos, borrarlos, visualizarlos, mezclarlos, resumirlos y crear informes.


Los monitores de contabilidad también registran la información referente a condiciones anormales, como violaciones de seguridad, terminación anormal de trabajos, errores en dispositivos, rearranques del sistema, etc.


La unidad de trabajo de un monitor de contabilidad es el programa y la información registrada se realiza para cada usuario y para cada programa ejecutado.


Monitor de una LAN


Características:


?    Interferencia: debe ser mínima y conocida para eliminarla de las medidas.

?    Generación de tráfico artificial: se generan tráficos con características conocidas para facilitar la comprobación y la depuración de una red. Se pueden usar para emular condiciones de altas cargas, producir patrones de tráfico variable y repetitivo y extraer información temporal.

?    Análisis en tiempo real: pueden extraerse datos en tiempo real o al almacenar.

?    Parámetros de interés: el monitor dependerá del parámetro a medir.


Tipos de monitores LAN

1    Centralizados: es el más usual en redes de difusión (broadcast). Pueden ser monitores de prueba o espía.

Monitor de prueba: inyecta paquetes a la red a intervalos específicos y puede grabar parámetros de la red para cada paquete inyectado tales como retraso en la adquisición del canal y número de colisiones. Este es un monitor activo que produce sobrecarga.

Monitor espía: es un nodo especial pasivo (no sobrecarga la red). Procesa paquetes a medida que los ve pasar, por lo que debe tener potencia de proceso y espacio de almacenamiento.

Estos monitores son simples, baratos, no pueden obtener información de un nodo la manera de tiempos de llegada de un paquete a la red.

2    Distribuidos: Se obtiene información de todos los nodos de la red. Cada nodo captura datos y periódicamente los transmite al analizador central. Se puede basar en monitores hardware y software. Pueden sobrecargar la red en el envío de datos al analizador central, salvo que haya un canal exclusivo. También puede ocasionar interferencias en la red.

3    Híbridos: ambos centralizado y distribuidos. Menos modificaciones en las interfaces de los nodos y reducción de la cantidad de información para enviar al monitor central. Este observa directamente la red para recoger sus propios datos y recibir los datos de las interfaces de cada nodo. Analiza todos los datos. Puede ocasionar interferencias.
