Pergunta :



O que é diagramas esquematicos, elementares, de interconexao e de bloco???





Resposta :


Um diagrama esquemático representa um circuito elétrico com indicação simbólica dos seus componentes e as ligações elétricas que existem entre eles. Não é necessário que as posições dos aparelhos no esquema correspondam às posições reais em que eles estão instalados.


A figura seguinte representa o diagrama esquemático multifilar dum circuito denominado comutação de escada.

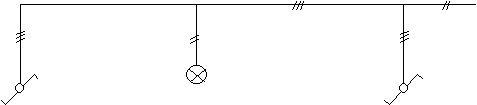

A figura seguinte representa o diagrama esquemático unifilar do mesmo circuito.



A representação esquemática é muito importante em eletricidade em domínios muito variados, envolvendo circuitos elétricos e eletrônicos.




Um diagrama elementar será uma representação simplificada dum circuito, com base na qual se desenvolverão outros diagramas.



Um diagrama de interconexão apresenta diversos elementos, que podem ser conjuntos mais ou menos complexos e as interligações que existem entre eles.


A figura seguinte mostra partes de uma rede elétrica, por exemplo de um país ou de uma região. A Rede de Produção é constituída pelas Usinas Elétricas onde se produz energia elétrica. Esta energia vai ser transportada à distância por cabos elétricos, passando por certo tipo de outras instalações (Subestações) onde é submetida a certas operações (elevação de tensão, abaixamento de tensão, repartição em várias direções, etc.). Este conjunto denomina-se Rede de Transporte. A seguir vem a Rede de Distribuição e por fim virá a Rede de Utilização. Entre Subestações existe uma Rede de Interligação ou Interconexão entre elas, dentro da mesma rede ou com outras redes, por exemplo de outro país (para exportação ou importação de energia).




Também se encontram diagramas deste tipo interligando redes de Informática ou Telefónicas.



Há vários tipos de diagramas de bloco. Um diagrama de blocos é uma forma de representar a constituição de um aparelho ou equipamento, com indicação das relações de funcionamento que existem entre os diversos constituintes. Normalmente, num diagrama de blocos não se considera o tipo de tecnologia utilizado na construção. Interessa é o modo de funcionamento.

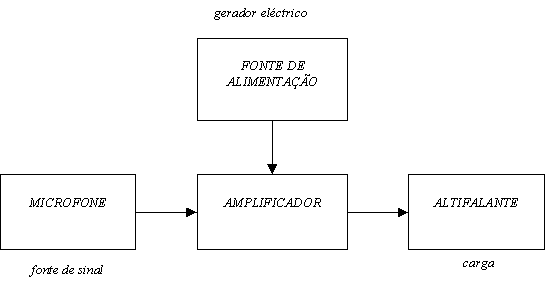

Na figura seguinte representa-se um diagrama de blocos correspondente a um sistema sonoro. É constituído por um amplificador alimentado por uma fonte de alimentação. A captação de som é feita por um microfone que entrega o sinal eletrico fraco ao amplificador que, por sua vez, entrega o sinal amplificado a um altifalante. Não se fica a saber de que tipo é o microfone nem o altifalante. Também nada é indicado sobre as caraterísticas da fonte, o que dependerá, por exemplo, do tipo de amplificador. Sobre este não se sabe se é a válvulas ou a transístores. Num diagrama esquemático destes circuitos já muita informação concreta será indicada.
