Pergunta :

Estou com uma dúvida sobre amplificador Base comum.

Eu não estou conseguindo entender como a equação da impedância de entrada pode ser zi= RE//hib.

Por favor se o senhor poder me ajudar, explicando detalhadamente os passos de como encontrá-la, eu agradeceria. Obrigado.

Resposta :

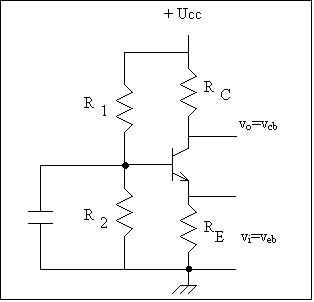

A figura seguinte mostra o esquema de um amplificador de base comum com resistência de emissor.

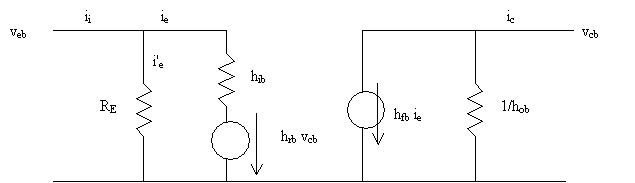

A figura seguinte representa o esquema híbrido correspondente a este circuito.

As equações correspondentes a este circuito, sem R _E são:

Para este caso, a resistência de entrada h _ib é dada, a partir da 1ª equação, por

Para o circuito com R _E será:

i _i = i' _e + i _e

Da 1ª equação:

Substituindo na expressão de i _i:

Substituindo na expressão de Z_i:

Anulando v_cb e simplificando v_eb:
