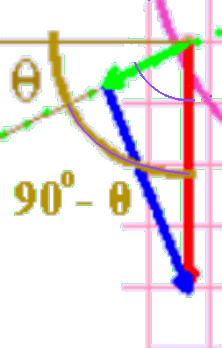

En la primera gráfica de la izquierda se ha designado al ángulo que forma la línea radial con la linea horizontal,como teta. En la gráfica de enmedio se puede observar que éste ángulo es el mismo que existe entre la componente Normal y la linea horizontal. En la gráfica de la derecha se muestra el trazo del ángulo complementario.

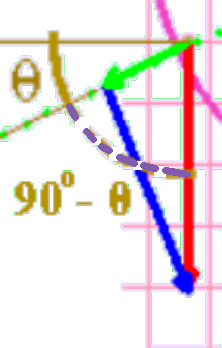

En la gráfica superior izquierda se muestra él ángulo complementario de teta. Se puede observar que éste ángulo está comprendido entre la dirección de la componente Normal y la dirección de la Fuerza gravitacional, como se muestra en el gráfico de la derecha con línea punteada.

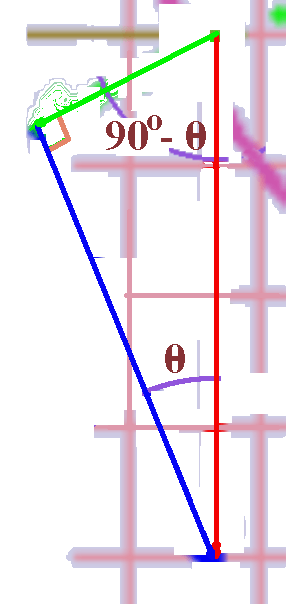

En la gráficas superior izquierda se muestra que él ángulo complementario de teta, se encuentra comprendido entre la componente Normal y la fuerza gravitacional. Finalmente en la gráfica superior derecha se muestra una ampliación de la fuerza gravitacional y sus componentes, junto con los ángulos internos del triángulo.
Si él ángulo teta es de 25.0o, y la fuerza gravitacional es de 40.0 N ¿Cúal es el valor de la componente tangencial?
|
|
