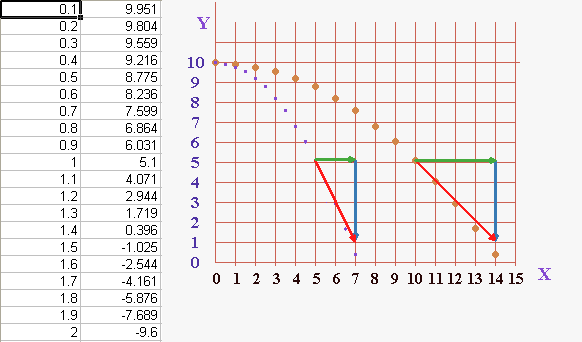

A continuación se presenta una gráfica de la posición de dos partículas que se lanzan horizontalmente desde una altura de 10.0 m. En la gráfica se puede observar con un punto grande como se desplaza una partícula que fué lanzada con una rapidez de 10.0 ms-1, mientras que con un pequeño punto se muestran las posiciones para cada décima de segundo de una partícula que se lanzó horizontalmente con una rapidez de 5.0 ms-1. En la parte izquierda de la gráfica se muestran tanto el tiempo como la posición vertical de las partículas. Se han agregado a la gráfica los vectores Vx y Vy para el instante de un segundo. Observa que el vector resultante de la suma de Vx y Vy es tangente a la trayectoria en ambos casos.
