ESTRUCTURA DE LA TRASMISION DE RADIO POR AIRE
La trasmisión de la señal por aire es unos de los principales fines de la estación experimental de radio.
Actualmente , la estación
experimental de radio a trasmite la
programación por aire en un
radio aproximado de (50 kilómetros).
Para poder trasmitir una señal de audio por aire es fácil cuando se tiene los
elementos necesarios para dicha trasmisión , los cuales se explicaran
continuación.
La estructura de la estación experimental de trasmisión de radio por aire esta básicamente compuesta por los siguientes elementos.
1. PC
2. Trasmisor
3. Preamplificador de RF
4. Amplificador de poder de RF
5. Antena
6. Fuente
1)
Primeramente tenemos
la PC que es donde se tendrá la
programación de la música que se va a trasmitir usando como reproductor de
música el Winamp
También se podrá usar el micrófono de la computadora paro comentarios
externos de dicha programación.

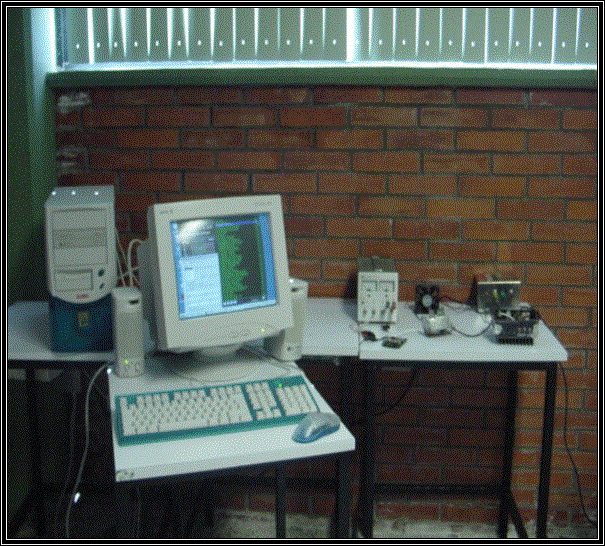

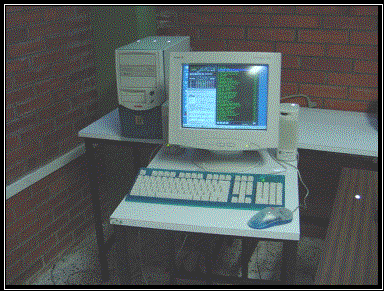

El la foto se muestra la PC con la lista de
canciones la cual se están trasmitiendo.
La salida de audio de la PC se conecta a la
entrada del trasmisor , el cual trasmitirá la señal pero con baja potencia .
2) Después tenemos el trasmisor que es la parte
fundamental de la estructura de la estación experimental de radio.

Este es un trasmisor
de FM marca Sharp el cual trasmite a una potencia baja , es por eso que al
salir la señal trasmitida por el aparato es amplificada es alimentado con un
voltaje de 5V..
3.-Tenemos la parte de
la amplificación la señal de salida del
trasmisor entra a esta etapa para que la señal sea preamplificada y rectificada la señal de audio.

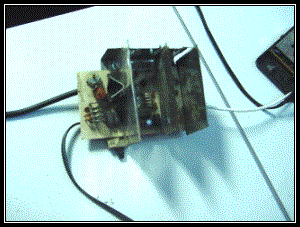

Foto: Preamplificador de señal de audio

Este preanplificador
de audio nos proporciona una amplificación de la seña que se tiene a la salida
del trasmisor de FM .
Además que nos define
bien la frecuencia por la que se esta trasmitiendo que es la de 106.9 Mhz de FM
Este preamplificador
de señal de audio también hará que varié la frecuencia donde es ubicada la del
trasmisor fijándola frecuencia exacta para trasmitir y se alimenta con 5V..
4.- Ya con la señal
preamplificada pasa a la etapa de amplificación de RF donde tenemos el
amplificador de poder de RF el
cual ara que la señal tenga una amplificación mayor .

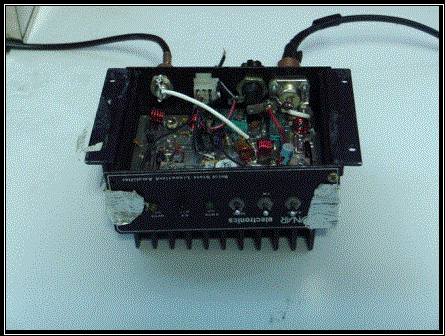

Amplificador de poder de RF

La señal de audio es
filtrada y amplificada por este amplificador de RF para asi tener una mayor
señal con mayor poder cuando se va a
mandar a la antena para que esta la trasmita por aire
La alimentación de este amplificador de RF es de
12 V.
5.- Después de tener
la señal ya rectificada, filtrada y amplificada , es enviada a la antena que la
va a trasmitir.

Esta la esta es una antena de varilla una de las más fáciles de realizar
y es la mejor para aquellos que viven en apartamentos o en zonas urbanas donde
el espacio no es lo que abunda. Consiste en una varilla de pequeño diámetro y
de tres a cinco metros de longitud. Se puede instalar en un muro, un poste sin
hilos de teléfono ni de electricidad, en una terraza, etc.

La varilla de longitud L estaría sujeta al
muro por dos aisladores los más alta
posible. El cable de bajada debe ser blindado, en lo posible coaxial de 75 ohm,
Esta
se encarga de enviar la señal a todos los receptores de FM por la frecuancia de
106.9 Mhz.
El alcance de una estación
de radio de FM (VHF), está dado por varios factores a saber: La altura de la antena es de fundamental importancia
para lograr un radio de cobertura adecuado. De poco valen los esfuerzos que se
realicen en otros sentidos si ella se encuentra a 6m sobre el nivel medio del
área a servir. La esfericidad de la tierra se hace notar rápidamente, en
especial en la zonas rurales donde generalmente el área “local” incluye a los
habitantes de la campaña. La teoría predice que la onda de radio no llegará
mucho más allá en condiciones normales de lo que alcance la vista de una
persona situada a la altura de la antena, suponiendo que la atmósfera fuera
perfectamente transparente o a la inversa: Si una persona provista de un
telescopio no pudiera ver la antena de su radio por encontrarse debajo del
horizonte, tampoco podrá escucharla.
La
alimentación para los aparatos consta de
una fuente de voltaje regulable.

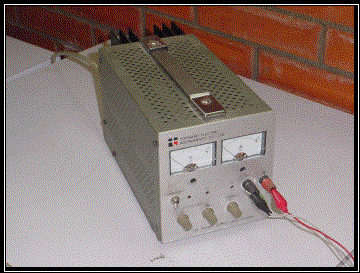

Fuente de alimentación de los aparatos de la
estación.

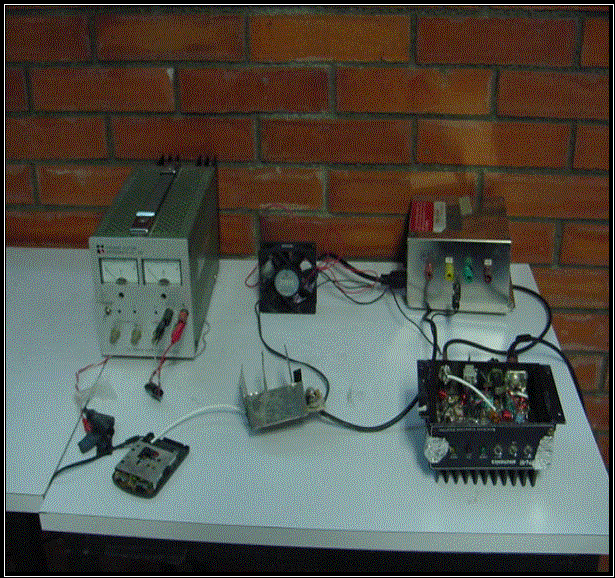

Conexión de los aparatos usados en la trasmisión
de la señal por aire
