Vraag 1.
Noem drie voordelen voor het gebruik van digitale schakelingen t.o.v. analoge schakelingen.
Antwoord:
Vraag 2.
Wat verstaat men onder een DAC.
Antwoord:
Vraag 3.
Teken het symbool van een DAC.
Antwoord:
Vraag 4.
Teken het schema van een drie bits DAC met gewogen weerstanden.
Antwoord:
Vraag 5.
Hoeveel stappen heeft een DAC als deze 4 bits breed is?
Antwoord:
Vraag 6.
Hoeveel stappen heeft een DAC als deze 8 bits breed is?
Antwoord:
Vraag 7.

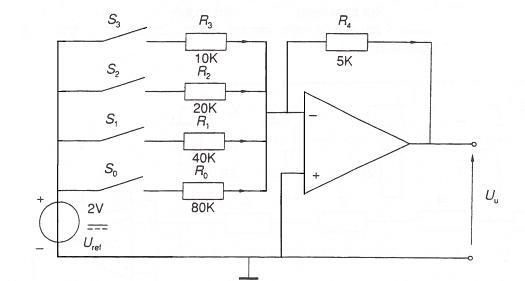

Zie inderstaande figuur.
S0is het least significante bit en S3 is het most significante bit.
Bereken de uitgangsspanning voor 1001 (bin).
Antwoord:
Vraag 8.
Zie figuur vraag 7.
S0is het least significante bit en S3 is het most significante bit.
Bereken de uitgangsspanning voor 1011 (bin).
Antwoord:
Vraag 9.

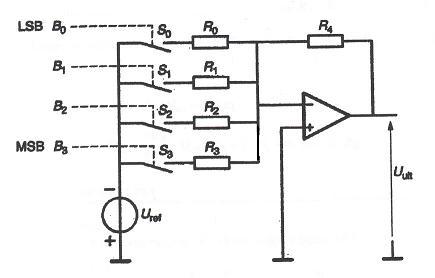

Gegeven het onderstaande schema van een digitaal � analoogconverter.
De schakelaars S0 en S2 zijn gesloten. De referentiespanning is 5 V.
R0=80 kOhm,R1=40 kOhm,R2=20kOhm, R3=10 kOhm en R4=5 kOhm
Bereken de uitgangsspanning.
Antwoord:
Vraag 10.
Gegeven het onderstaande schema van een digitaal � analoogconverter.
De schakelaars S1, S2, en S2 zijn gesloten. De referentiespanning is 5 V.
R0=80 kOhm,R1=40 kOhm,R2=20kOhm, R3=10 kOhm en R4=5 kOhm
Bereken de uitgangsspanning.
Antwoord:
Vraag 11.
Wat is het voordeel van een DAC met een R-2R weerstandsladder-netwerk?
Antwoord:
Vraag 12.
Welke twee uitvoeringsvormen heb je in het in de DAC met een R-2R laddernetwerk?
Antwoord:
Vraag 13.
Wat verstaat men onder een bipolaire DAC?
Antwoord:
Vraag 14.
Wat verstaat men onder de offsetspanning of offset van een bipolaire DAC?
Antwoord:
Vraag 15.
Wat verstaat men onder de resolutie bij een DAC
Antwoord:
Vraag 16.
Wat verstaat men onder de bit-linearitiets bij een DAC?
Antwoord:
Vraag 17.
Wat verstaat men onder de monotonie bij een DAC?
Antwoord:
Vraag 18.
Wat verstaat men onder de bit-linearitiets bij een DAC?
Antwoord:
Vraag 19.
wat verstaat men onder de insteltijd bij een DAC?
Antwoord:
Vraag 20.

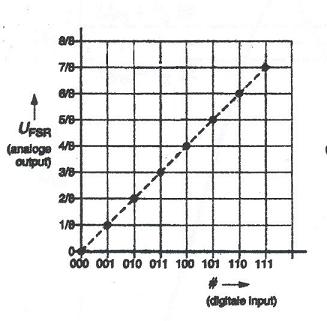

Gegeven het onderstaande grafiekje van een DAC.
Geef hier in de resolutie aan.
Antwoord:
ANALOOG-DIGITAAL-CONVERSIE
Vraag 21.
Wat verstaat men onder een ADC.
Antwoord:
Vraag 22.
Geef een voorbeeld van een praktische toepassing van een ADC.
Antwoord:
Vraag 23.
Verklaar het principe van de counter ADC
Antwoord:
Vraag 24.
Verklaar het principe van de tracking ADC.
Antwoord:
Vraag 25.
Verklaar het principe van de sucsessive aproximation ADC.
Antwoord:
Vraag 26.
Verklaar de single slope ADC.
Antwoord:
Vraag 27.
Verklaar het principe van de dual slope ADC.
Antwoord:
Vraag 28.
Verklaar het principe van de comparator ADC.
Antwoord:
Vraag 29.
Wat verstaat men onder de resolutie van een ADC?
Antwoord:
Vraag 30.
Wat verstaaat men onder de kwantiseringsfout bij een ADC?
Vraag 31.
Wat verstaat men onder de conversietijd bij een ADC?
Antwoord:
Vraag 32.
Wat is de offset error van een ADC?
Antwoord:
Vraag 33.
Wat is de lineariteitsfout van een ADC?
Antwoord:
Vraag 34.
Wat is de bitlineariteitsfout van een ADC?
Antwoord:
