Vraag 1.
Noem drie manieren waarop men een transistor kan gebruiken.
Antwoord:
Vraag 2.
Welke drie aansluitpunten heeft een transistor?
Antwoord:
Vraag 3.
Hoe wordt de behuizing van een transistor aangeduid?
Antwoord:
Vraag 4.
Hoe wordt de europese codering van transistoren genoemd en waaruit bestaat deze?
Antwoord:
Vraag 5.
Hoe is de amerikaanse codering voor halfgeleiders?
Antwoord:
Vraag 6.
geef de opbouw van een transistor.
Antwoord:
Vraag 7.
Teken het symbool van een NPN-transistor.
Antwoord:
Vraag 8.
Teken het symbool van een PNP-transistor.
Antwoord:
Vraag 9.
Geef een NPN-transistor als een diode-voorstelling.
Antwoord:
Vraag 10.
Geef een PNP-transistor als een diode-voorstelling.
Antwoord:
Vraag 11.
Als een transistor wordt aangesloten, hoe moet dan de emitter-basisdiode staan en hoe
moet dan de collector-basisdiode staan?
Antwoord:
Vraag 12.
Welke drie stromen onderscheiden we in de transistor?
Antwoord:
Vraag 13.
Teken de IE,IB en IC in de onderstaande figuur.
Vraag 14.
Geef de formule van IE uitgedrukt in IB en IC
Antwoord:
Vraag 15.
Geef de formule van de HFE
Antwoord:
Vraag 16.

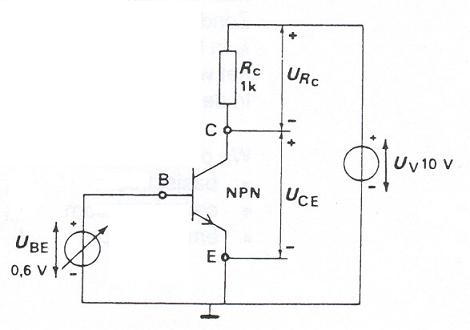

Gegeven de onderstaande figuur.
Hoe groot moet de spanning UCE zijn om maximale uitsturing te krijgen?
Antwoord:
Vraag 17.
Zie figuur vraag 16.
Hoe groot is de gelijkstroom door de transistor?
Antwoord:
Vraag 18.
Geef de formule van de spanningsversterking.
Antwoord:
Vraag 19.

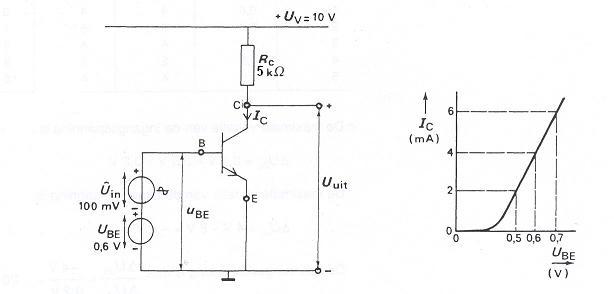

Gegeven het onderstaande schema en transferkarakteristiek.
Denk erom, de collectorweerstand is nu 5kΩ
Wat moet de gelijkspanning op de collector van de transistor zijn indien deze maximaal kan worden uitgestuurd?
en wat is dan de collectorgelijkstroom?
Antwoord:
Vraag 20.
Zie de figuren van vraag 19.
Wat is de topwaarde vande ingangswisselspanning waarbij de versterker niet vastloopt?
Antwoord:
Vraag 21.
Zie de figuren van vraag 19.
Bereken nu met behulp van de transferkarakteristiek de versterking van de schakeling.
Antwoord:
Vraag 22.
Teken een schema van een transistor met een LED waarbij de transistor zich gedraagt als een schakelaar.
Antwoord:
Vraag 23.
Wat geeft een ingangskarakteristiek van een transistor aan?
Antwoord:
Vraag 24.
Wat geeft een transferkarakteristiek van een transistor aan?
Antwoord:
Vraag 25.
Gegeven de onderstaande figuur.
Wat is het nadeel om eem transistor in te stellen volgens onderstaande schakeling?
Antwoord:
Vraag 26.
Waarom is de ingangskarakteristiek van een transistor nagenoeg gelijk aan die van een silciumdiode?
Antwoord:
