DC motor - generator theory
OEFENVRAGEN DC MOTOR / GENERATOR THEORY
Vraag 1.

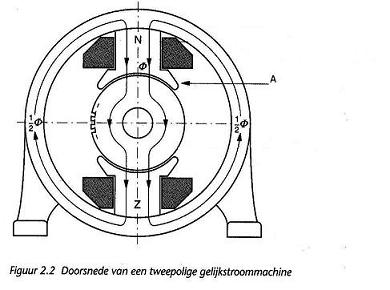

Gegeven het onderstaande plaatje:
Naar welk onderdeel van de gelijkstroomgenerator wijst de pijl A?
Antwoord:
Vraag 2.

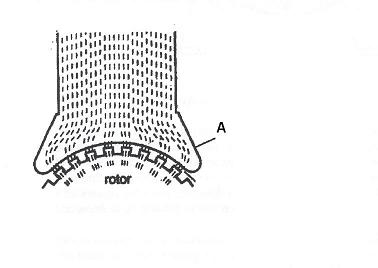

Gegeven het onderstaande plaatje:
Naar welk onderdeel van de gelijkstroomgenerator wijst pijl A?
Antwoord:
Vraag 3.

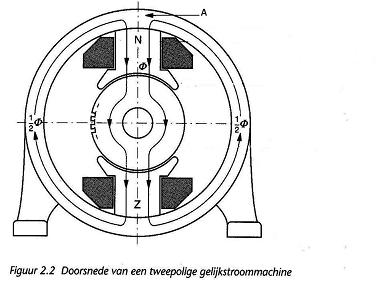

Gegeven het onderstaande plaatje:
Naar welk onderdeel van de gelijkstroomgenerator wijst pijl A?
Antwoord:
Vraag 4.

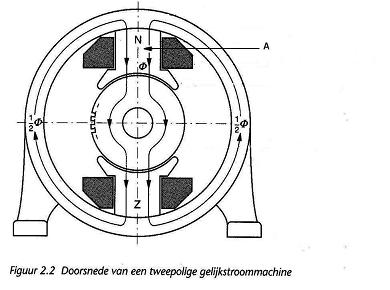

Gegeven het onderstaande plaatje:
Naar welk onderdeel van de gelijkstroomgenerator wijst pijl A?
Antwoord:
Vraag 5
Gegeven het onderstaande plaatje:
Naar welk onderdeel van de gelijkstroomgenerator wijst pijl A?
Antwoord:
Vraag 6.
Waarvoor dient bij een gelijkstroomgenerator de commutator?
Antwoord:
Vraag 7.
Waarvoor dient de collector bij een gelijkstroommachine?
Vraag 8.
Waarvoor dienen de koolborstels?
Antwoord:
Vraag 9.
Hoe word het geheel van borstels en commutator genoemd?
Antwoord:
Vraag 10.
Wat is shuntbekrachtiging?
Antwoord:
Vraag 11.
Wat is serie bekrachtiging?
Antwoord:
Vraag 12.
Wat is compoundbekrachtiging?
Antwoord:
Vraag 13.
Teken de klemaanduiding van de ankerwikkeling.
Antwoord:
Vraag 14.
Teken de klemaanduiding van de serie wikkeling.
Antwoord:
Vraag 15.
Teken de klemaanduiding van de shuntwikkeling.
Antwoord:
Vraag 16.
Teken de klemaanduiding van de afzonderlijke wikkeling.
Antwoord:
Vraag 17.
Teken de klemaanduiding van de compoundwikkeling.
Antwoord:
Vraag 18.
Waardoor wordt de ankerweerstand veroorzaakt?
Antwoord:
Vraag 19.
Een van buitenaf bekrachtigde gelijkstroom generator heeft een klemspanning van 110 V.
De belastingsstroom is bij vollast 60 A.
De ankerweerstand is 0,2 Ohm.
Bereken de bronspanning en de spanningsval over de ankerweerstand.
Antwoord:
Vraag 20.
Een van buitenaf bekrachtigde gelijkstroom generator heeft een bronspanning van 236 V.
De belastingsstroom is bij vollast 60 A.
De ankerweerstand is 0,1 Ohm.
Bereken de klemspanning en de spanningsval over de ankerweerstand.
Antwoord:
Vraag 21.
Wat is het nadeel van een generator met seriebekrachtiging?
Antwoord:
Vraag 22.
Wat verstaat men onder een over gecompoundeerde generator?
Antwoord:
Vraag 23.
Wat verstaat men onder een vlak gecompoundeerde generator?
Antwoord:
Vraag 24.
Wat verstaat men onder een tegen gecompoundeerde generator?
Antwoord:
Vraag 25.
Geef de grafiek van een over gecompoundeerde generator.
Antwoord:
Vraag 26.
Geef de grafiek van een vlak gecompoundeerde generator.
Antwoord:
Vraag 27.
Geef de grafiek van een tegen gecompoundeerde generator.
Antwoord:
Vraag 28.
Hoe worden de "kopse" kanten van een generator of motor genoemd?
Antwoord:
Vraag 29.
Waarvoor staat de term PM-motor?
Antwoord:
Vraag 30.
Gegeven het onderstaande figuur.
Hoe wordt het onderdeel genoemd waar de letter A bij staat?:
Antwoord:
Vraag 31.
Gegeven het onderstaande figuur.
Is dit een binnenpool of een buitenpoolmachine?
Antwoord:
Vraag 32.
Gegeven het onderstaande figuur.
Is dit een binnenpool of een buitenpoolmachine?
Antwoord:
Vraag 33.
Wat verstaan we onder het koppel bij een roterende machine?
Antwoord:
Vraag 34.
Wat verstaat men onder het drijvend koppel Td bij een motor?
Antwoord:
Vraag 35.
Wat verstaat men onder het tegenkoppel Tt bij een motor?
Antwoord:
Vraag 36.
Geef de formule van de algemene koppelbetrekking voor een roterende machine.
Antwoord:
Vraag 37.
Een elektromotor heeft een asvermogen van 10 kW bij een rotatiefrequentie van 10 omwentelingen per seconde.
Bereken het koppel.
Antwoord:
Vraag 38.
Gegeven de volgende afbeelding.
Is de draairichting van deze motor linksom of rechtsom?
Antwoord:
Vraag 39.
Hoe is de rotatiefrequentie bij een onafhankelijke bekrachtigde motor?
Constant of variabel?
Antwoord:
Vraag 40.
Hoe kan men de snelheid regelen van een onafhankelijk bekrachtigde motor?
Antwoord:
Vraag 41.
Teken de toeren-koppelkarakteristiek van een onafhankelijk bekrachtigde motor.
Antwoord:
Vraag 42.
Wat doet rotatiefrequentie van een shuntmotor als deze wordt belast?
Verandert het toerental veel of niet veel?
Antwoord:
Vraag 43.
Teken de toeren-koppelkarakteristiek van een seriemotor.
Antwoord:
Vraag 44.
Wat doet de rotatiefrequentie van een seriemotor als deze wordt belast.
Antwoord:
Vraag 45.
Waarom mag men een seriemotor nooit onbelast laten draaien?
Antwoord:
Vraag 46.
Noem de belangrijkste eigenschappen van de seriemotor.
Antwoord:
Vraag 47.
Waarom is de seriemotor zeer geschikt als tractiemotor?
Antwoord:
Vraag 48.
Wat is het voordeel van een over gecompoundeerde generator?
Antwoord:
Vraag 49.
Waarvoor gebruikt men een tegen gecompoundeerde generator?
Antwoord:
Vraag 50.
Welke onderdelen van een gelijkstroomgenerator zullen regelmatig vervangen moeten worden?
A collectoren
B. poolschoen
C. koolborstel
D. trommelanker
=============
