ELEMENTOS BÁSICOS SOBRE LA GENERACIÓN DE ELECTRICIDAD EN VARIAS FASES (ELECTRICIDAD POLIFÁSICA)

1. La generación de electricidad polifásica desde una máquina de viento no es más que una fase con dos más ligeramente fuera de fase con la primera. La “Fase” se refiere al momento en que los imanes pasan frente a las bobinas. En una sola fase los imanes y las bobinas se enfrentan entre sí simultáneamente. El diagrama que sigue muestra el cableado de tres fases, pero cada una separada de la otra:

En una fase,  una bobina se opone a la otra. Dicho de otro modo, una está bobinada a la derecha y la siguiente a la izquierda. Si la unidad a ser fabricada tiene ocho imanes hay también ocho bobinas. Si se tratara de electricidad en tres fases habrían tres bobinas para cada par de imanes. El diagrama que sigue muestra cuatro imanes con la ubicación de los juegos de bobinas.

Como se puede apreciar, la primera fase cubre solamente los polos norte (O positivos) de los imanes y están bobinados en la misma dirección. Las otras dos son idénticas excepto que se solapan idénticamente. El diagrama que sigue muestra todos los juegos de bobinas e imanes en su lugar en un alternador de cuatro polos.

 Uno termina con tres cables de arranque etiquetados A, B y C y tres cables de final etiquetados D, E y F. Los cables de salida en este arreglo son A, C y E. La razón por la que E es de salida ocurre porque cuando el imán pasa por la segunda fase está fuera de fase entre el 1 y 3 de modo que los finales se revierten en lugar de bobinarlos del modo opuesto. Observe detenidamente el diagrama.

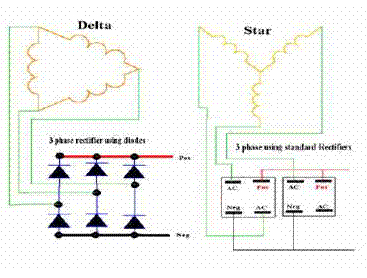

Vamos ahora a conectar los cables y a cambiar la corriente AC a DC para cargar las baterías. El diagrama al final nos muestra los símbolos de los dos tipos de rectificadores, estrella (O Wye) y delta. Usted puede fabricar su propio rectificador o comprarlo. Observe que en los rectificadores normales no se usa uno de los extremos de AC. Nuestra recomendación es que consiga un rectificador de un alternador de la GM, que nosotros hemos podido comprobar que son los mejores.

La rectificación delta proporciona un menor voltaje pero mayor amperaje. La rectificación estrella proporciona mayor voltaje a menores RPM. Existen circuitos automáticos, que discutimos más adelante, por los cuales cuando hay poca brisa el equipo se configura en estrella, pero al aumentar se configura en delta.

En el diagrama del rectificador que sigue hemos añadido un a luz testigo que se encenderá cuando las baterías hayan alcanzado su carga máxima.

Cada fase debe rectificarse separadamente, de allí por eso aparecen tres puntos de entrada al rectificador. Tenga cuidado al hace el cableado. Un error puede dañar los diodos en forma casi instantánea.

Para cerrar: Casi toda la energía eléctrica del mundo es trifásica. La corriente trifásica es superior a la monofásica hasta en 150%. Esto es así porque en cada ciclo la generación es cero. En las unidades trifásicas eso no sucede nunca.

El material de este artículo fue suministrado gratuitamente por la gente de windstuffnow.com.
