COMO CONSTRUIR UN REGULADOR DE VOLTAJE
Este artículo es una traducción hecha con permiso del
original “Build A Simple Charge Controller”, de la gente de Biolelectrifier.com
Una vez que tenemos nuestro generador funcionando el requerimiento que sigue es conseguir un rectificador, para convertir la corriente alterna que estamos generando en corriente directa que pueda ser almacenada en baterías. El último paso es conseguir un regulador de voltaje que impida que el ácido de la batería hierva, se evapore y terminemos con una batería dañada. En éste artículo describimos la construcción de un regulador.
Los reguladores de voltaje confirman el estado de la batería y una vez que ésta ha sido totalmente cargada desvían la corriente a otra carga que la use, posiblemente un calentador de agua o incluso una serie de bombillos. No conviene que desconecte el alternador ya que operarlo sin carga equivale a ponerlo a girar a velocidades que lo podrían destruir.

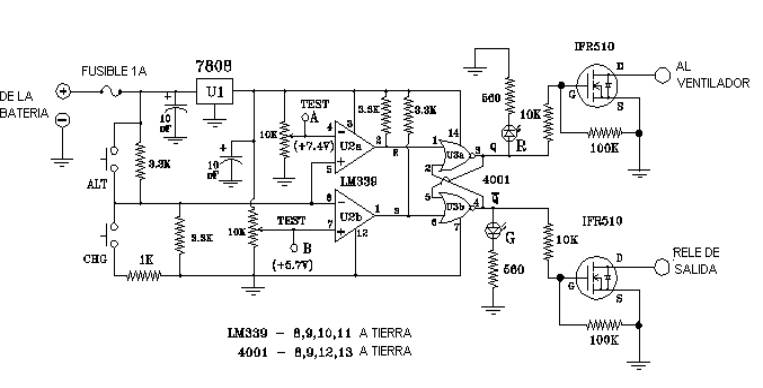

El diagrama es bastante sencillo. El voltaje de la batería es reducido a la mitad por dos resistencias de 3.3K de manera que los interruptores se ajusten a la mitad de los niveles deseados. Un buen inicio será 14.5 voltios para la carga completa y 11.8 para reportar la batería como descargada. Los condensadores deben regularse para leer 7.25 voltios en el TP-A y 5.9 voltios en el TP-B. Nunca estará de más verificar el estado de la batería después que hayan ocurrido varios ciclos de carga y descarga para determinar exactamente cuáles son los niveles de su sistema.
Las salidas del regulador impulsan un par de IFRS10 que a su vez impulsan el relee. No es necesario emplear un interruptor de doble posición pues solamente se usará una, ya que el interruptor del relee desviará la corriente a la batería o la otra carga según convenga. El ventilador a que hacemos referencia se debe usar para soplar sobre las baterías para disipar el hidrógeno y en consecuencia cualquier explosión.
Los botones sirven para efectuar el cambio en forma manual. Una resistencia de 1K evita circuitos en caso de que alguien se le ocurra presionar ambos botones simultáneamente.

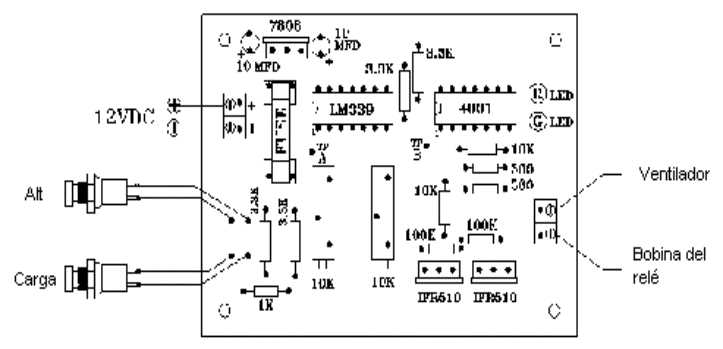

Más abajo mostramos el circuito impreso sobre el se arma el regulador. Hay que colocar los condensadores correctamente o lo que nos quedará de nuestro regulador será una nube de humo.

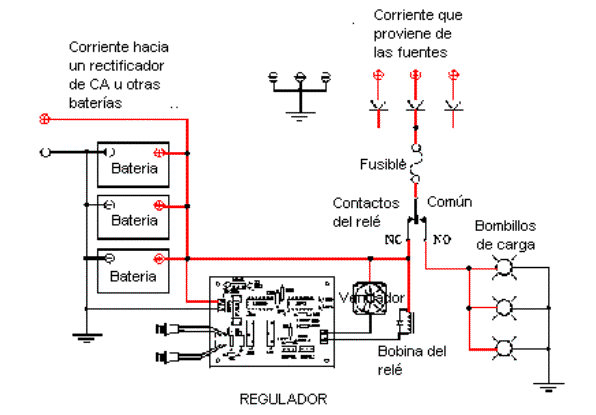

Como podría ser que la corriente que nos llega puede
ser generada por varias unidades de diferentes voltajes no podemos unirlas a un
solo cable. Cada una debe disponer de su propio diodo de bloqueo en serie con
su terminal positivo. El terminal negativo va a tierra. Cuando la batería está
en estado de carga cada fuente es desviada hacia allá para que cada una la
alimente con la electricidad que genera. Cada diodo debe ser de la capacidad de
la corriente de su fuente.
Este es nuestro
arreglo. Mientras las baterías se
están cargando el LED rojo está encendido. Cuando la electricidad es desviada a
otra carga este LED se apaga y se enciende el verde.
