COMO CONSTRUIR UN CIRCUITO ELECTRÓNICO PARA EL CAMBIO DE LA CONFIGURACIÓN DE UN AEROGENERADOR DE ESTRELLA A DELTA

Esta es una traducción autorizada del original “Star Delta Controller” de Robert D., http://dsgnspec.com/StarDelta.html/



Este circuito ha sido diseñado para ser usado en aplicaciones asociadas a la generación de electricidad con alternadores de viento o hidráulicos.



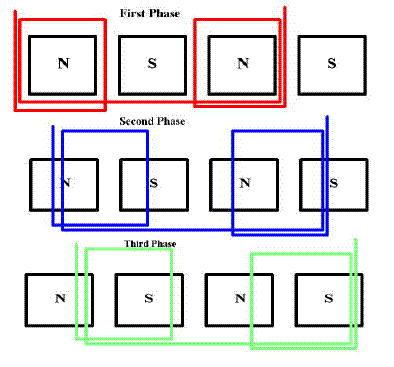

Qué hace: Permite el cambio de configuración de “Estrella” a “Delta” y viceversa de un alternador trifásico. No hay limitación en cuanto a la configuración. Los relees cortan o empalman a la velocidad de giro (RPM) seleccionada y permite la selección de la decisión a tomar a partir de ese punto. En todo caso, permite la utilización del máximo de generación del alternador.



Los relees son los que se emplean en los automóviles y la base es bastante pequeña (Aproximadamente 5 cm cuadrados). Las bases que nos proponemos fabricar emplearan SMT (Tecnología Instalada) incluidos el regulador de voltaje y el mosfet. Asimismo estamos desarrollando un circuito para los molinos tipo “pico” cuyos relees o SCR (Rectificadores Controlados por Silicones) instalados en la base.



El usuario tiene la posibilidad de controlar la velocidad (RPM) a la que el cambio deberá ocurrir y el tiempo que deberá ocurrir desde que esa velocidad cambió (Aumentó la velocidad del viento). El objeto de esa demora es no hacer cambios de configuración si el cambio de velocidad del alternador fue por causa de una ráfaga de viento momentánea. Esto lo hace un circuito integrado de 16 pines y 8 interruptores colocado en la base principal de controles. Esta base puede ser colocada directamente en el alternador si no hay recalentamiento del mismo ni está demasiado cerca de él. El circuito principal (U1 en el diagrama) es un AVR programado que no requiere mantenimiento y es muy confiable.

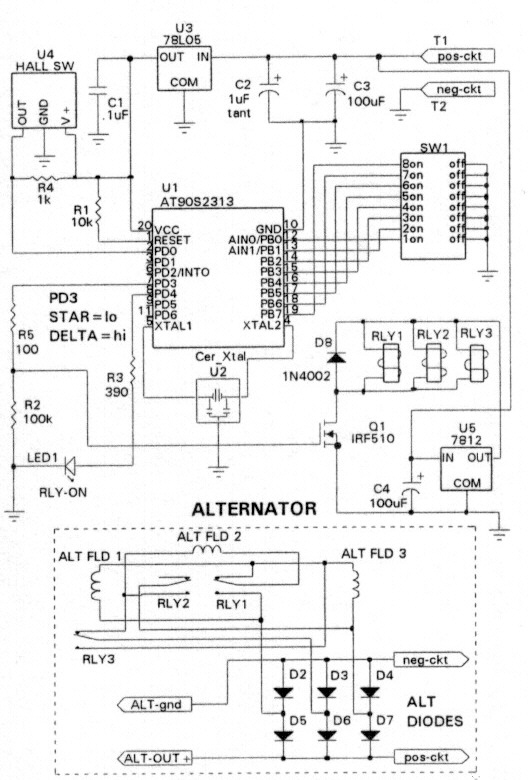

Los relees no están sobre la base principal, lo que permite el uso de varios tipos de los mismos y opciones tales como circuitos SCR. La sección del alternador se encuentra entre las líneas de puntos.

La configuración de los interruptores DIP se muestra más abajo:

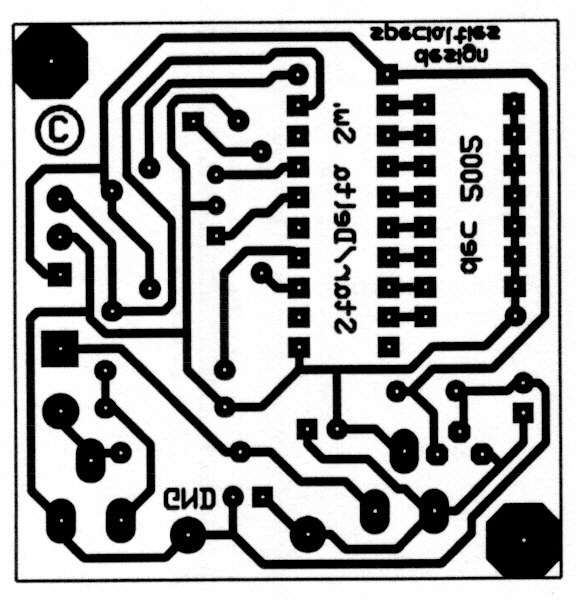

Más abajo mostramos la galleta del diagrama anterior.

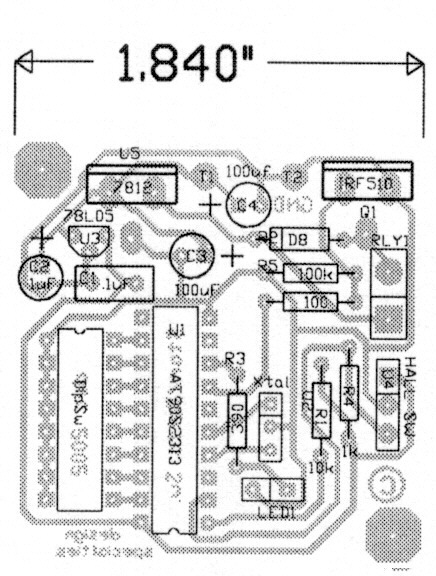

Más bajo mostramos la ubicación de los componentes. El tamaño de la galleta es de 46.74 mm ó 1,840”
