COMO
DISEÑAR Y CONSTRUIR ROTORES DE VIENTO.
Este
es el diseño de un rotor de tres aspas. Aunque uno de solo dos aspas es más
fácil de fabricar tienen la desventaja de que arrancan con mayor dificultad,
además de que cuando el viento cambia de dirección un rotor de dos aspas tiende
a vibrar mientras gira. Esta vibración daña las aspas y su municionera.
Este rotor está hecho de tablas de madera
dura, sin nudos y con un
grano vertical de 1” x 4” x 42”. En lo posible trate de que cada tabla tenga la
misma densidad, para ello basta pesarlas.
Tallar la madera es bastante
rápido, un par de horas a lo
sumo Especialmente en este caso, donde

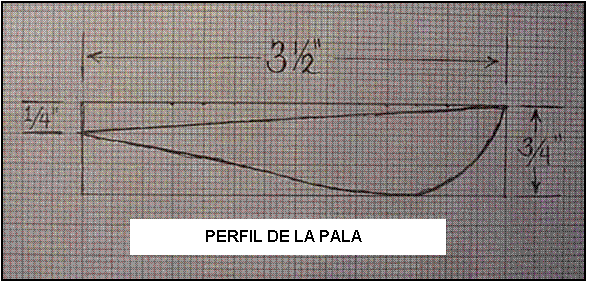

el perfil de la aspa es el mismo en toda su longitud. El extremo que se fija al
alternador es plano y triangular de manera que pueda ser sólidamente
atornillado al conjunto.
Es
indudable que si se invierte suficiente tiempo se obtendrá un mejor rotor, pero tampoco se trata de hacer una obra
maestra que tarde semanas en construir. En este mismo folleto se describen
técnicas bastante sofisticadas de construcción de rotores.
Una
vez cortaba la madera y usando una plantilla del perfil se bastea la madera
hasta lograr una profundidad a partir de la cual se lijará para que sus
superficies queden lisas. Al concluir este paso deben pesarse nuevamente para
determinar su balanceo posterior con más facilidad.

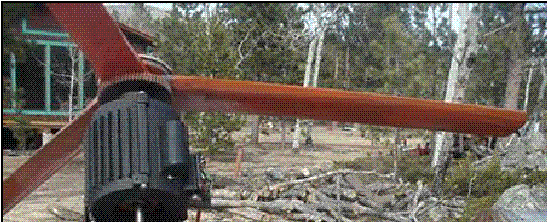

El
siguiente paso es fijarlas a un disco de madera al que se le perforarán los
agujeros que casen con los pernos del alternador. Use las plantillas que hemos
fabricado para ello.
Al
armar el conjunto, colóquelo sobre un eje horizontal y observe si el rotor
tiende a tomar una sola posición (La más pesada). Hágala más liviana (O las
otras más pesadas pegándole tiras de plomo) en varias pruebas hasta que el
rotor se detenga en cualquier posición
en repetidos giros. Para hacerlas más livianas, desbaste madera de la
superficie de los planos de la punta en una superficie más o menos larga.
No
sería raro que alguna aspa de este rotor sea más gruesa que otra.
