CONSTRUCCIÓN DE UN SENCILLO AMPERÍMETRO

Traducción del artículo origina de la gente de Otherpower



A seguidas describimos cómo construir un amperímetro muy sencillo pero seguro y muy confiable. El nuestro lo usamos para vigilar la fuerza que sale de nuestras baterías. Es indudable que se le pudieran hacer muchas modificaciones, pues éste podría ser convertido a un multímetro que cubra todas las funciones. El nuestro muestra amperios de DC más o menos 15. Este amperímetro es sencillo de fabricar y confiable para atender muchas aplicaciones. Algo de trabajo añadirá una valiosa herramienta a cualquier taller.



Este amperímetro consiste de una aguja larga (14 pulgadas) de madera que pivota sobre un clavo. A su base le hemos pegado con resina epóxica un imán excedente extraído de una unidad de disco duro de un computador. Nosotros vendemos esos imanes a un precio de entre $1 y $12, dependiendo de la escala del medidor que usted tiene en mente.

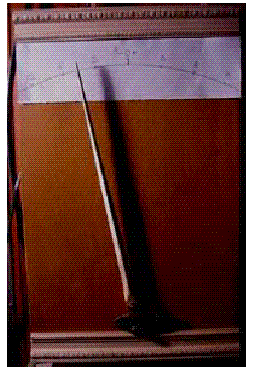

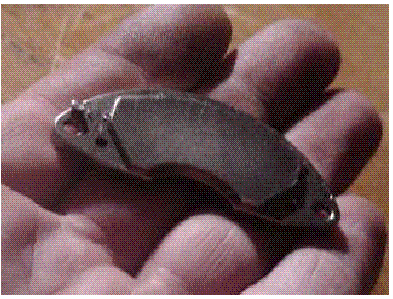

La fotografía de arriba nos muestra el medidor, mientras que la de abajo el imán. Este se trata de una aleación de NdFeB (Neodimio hierro y boro) y constituye el imán más potente fabricado hasta ahora. Son más potentes que los de AlNiCo o cerámicos que conocemos. Sin este tipo de imán es poco probable que nuestro medidor operara tan bien.





La forma, potencia y polarización de estos imanes lo hacen perfecto para fabricar un amperímetro de lectura cero al centro. Su respaldo de acero le sirve de contrapeso. De nuevo, en casi cualquier disco duro de computador se consigue este imán. En nuestra página de productos encontrará varios tamaños disponibles.



Detrás del imán (Y fuera de la caja del amperímetro) hay un trozo de madera en el que hemos hecho una bobina de alambre No.12 de tres vueltas. A medida que se aumente el número de vueltas de la bobina aumenta la sensibilidad del instrumento. De ser necesaria más calibración al centro se le puede añadir una pequeña pesa en el sitio adecuado. El nuestro lee entre + y – 15 amperios.



Existe una pequeña inexactitud en los extremos de la escala, donde debe hacerse algo comprimida, pero sí hay precisión hasta 10 amperios.

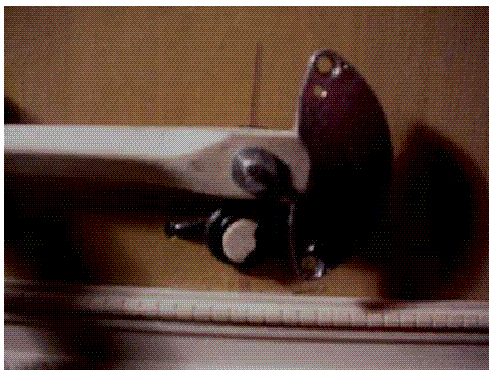

La fotografía que sigue muestra la aguja desviada y el agujero en el fondo del instrumento por el que se desvía la bobina.

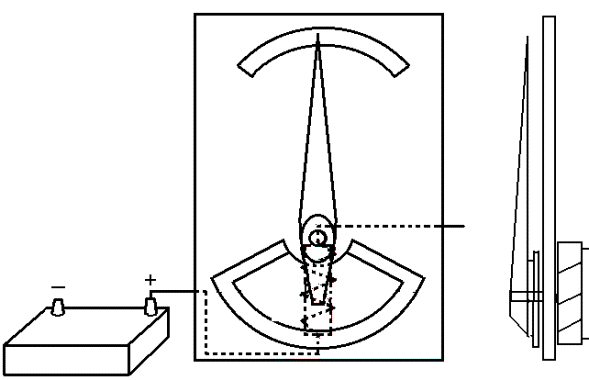

Incluimos además un par de dibujos que dan una idea algo más clara de la ubicación de los elementos.
