| CONDENSADORES |
| Para que nos sirven los condensadores entonces? Ellos son los que nos ayudan a crear circuitos de tiempo con temporizadores. Tambien son los que estabilizan la fuente de poder, como nos fijamremos mas tarde, ciertas fuentes de poder no dan 5Vdc sino depronto fluctuan entre 4.5 a 5.5, hasta dopronto menos pero a algunos chips no les gusta eso, quieren una fuente estable. Entonces ponemos condensadores para suavisar las cosas. Otro ejemplo son los switches, cuando apagas uno, el voltage atravez de ell, parece que rebotara. Esto lo hace en muy poquito tiempo en milisegundos o menos, algo asi como ya!, no..no..no..ya, en fin muy rapido (Figura 2) . Hay chips que pueden detectar esto y si quieres detectar cuando precionan el switch y por ejemplo contar cuantas veces lo precionan, tendrias un error a la hora de mirar tu respuesta ya que cada vez que alguien precionara el switch el chip pensaria que lo han precionado varias veces. Motores mandan cualquier cantidad de basura digital de vuelta a la linea de poder. Para que los motores paren de hacer eso, se pone un condensador en paralelo con el motor y eso detendra, esos picos de alto voltage que todos los motores mandan de vuelta cuando estan andando. Todos estos son ejemplos que se deberian tener en cuenta y que lo mas probable pocos libros se refieren. Se van aprendiendo mas cosas asi mientras mas experiencia cojas. |
| Tal y Cual como las resistencias, los condensadores tambien pueden ser puestos juntos en parallelo o on series. Pero al contrario de las resistencias, los condensadores se suman cuando estan en paralelo(Figura 3) Paralelo: Ct = C1 + C2 + C3 Series: Ct = 1/C1 + 1/C2 + 1/C3 |
 |
 |
 |
 |
 |
 |
| Figura 1 |
| Figura 2 |
| Figura 3 |

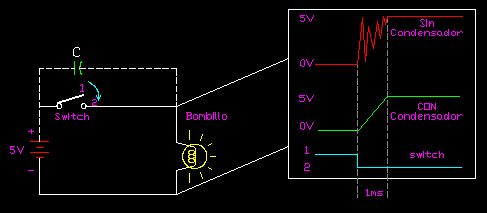

| Valga aclarar que en figura 2, la grafica es de lo que ocurre atravez del switch, y no atravez de la luz como aparece en la grafica. Cuando el switch no esta presionado, el bombillo esta apagado. Recuerda a los condensadores no les gusta pasar corriente cuando esta en series (y con una fuente de corriente continua), Cuando se presiona el switch, el voltage salta bastante, y que dijimos que le gusta hacer al condensador cuando el voltage entre sus patas cambia. No se vale mirar atras.......... bueno esta bien mire otra vez. Se va a demorar mas en que aparesca 0V. Poner un condesador en esta manera se conoce como "debouncing". |
| Como con las resistencias, existen varios tipos de condensadores los cuales tienen diferentes propiedades. Debemos siempre tener en cuenta si el condensador tiene cierta polaridad. Polari que???...... Polaridad, hay algunos condensadores, que se creen diferentes y mas machitos, asi es que debemos fijarnos que el aldo positivo vaya a la parte + de la bateria y el negativo a la - . Ya que de otra manera podrian hasta explotar, no faltara el que lo quiera hacer, asi es que si no toman mi palabra, lo que hagan esta bajo su propia responsabilidad. Bueno asi es que aqui nos vamos..... |
 |
 |
 |
| Para esta hora y si haz leido todo hasta aca te preguntas, hasta cuando con esta teoria y empezamos lo mas practico? Ya casi llegamos a lo que queria yo cubrir como teoria. Aunque con cositas practicas a lo largo. Condensadores, pues imaginemos que podrian ser. Resistencia, resiste......Condensador >> Condensa. Que condensa, como crees que hacen la leche condensada? Le dan de comer a la vaca condensadore. (Que malo, mejor me dedico a otra cosa no?). Condensador guarda energia, es como decir una piliiiiita. Pero valga la aclaracion que lo que voy a explicar esto es una super simplificacion. Nada como para basar una tesis, pero mas como para poder empezar a hacer circuitos.( Nada de calculo, pero se que existe el I = C dV/dt para el que quiera meterse bien adentro de como la corriente se comporta en el condensador) Debemos tener muy presente lo que pasa en un condensador. Cuando el voltage en las puntas de un condensador varia, el condensador le GUSTA pasar corriente. Pero Cuando el voltage en las puntas de un condensador NO varia (Corriente Continua, CC), el condensador ODIA pasar corriente. Que debemos alternar el volage applicado al condensador para que haga algo. Por ejemplo, si tuvieramos un condensador bien grande (normalmente son pequenos), y lo pusieramos como el la Figura 1, cuando el switch esta cerrado, el condensador se carge pero no hace nada mas, obviamente la luz se prende. Pero si desconectamos el switch, entonces por un periodo (dependiendo del tamano del condensador) la luz segira prendida y se ira apagando lenta mente mientras va descargando. Claro esta que un condensador conectado en series y usando corriente continua no nos va a servir de nada, no le gusta pasar corriente si el voltage no oscila, en sus patas. Las unidades de los condensadores, es el Farad, por que? Por que si deje esa preguntadera, Pedrito. Me imagino que el Dr. Farad queria ser recordado para siempre |
