Bastão Monofásicos

Os bastões monofásicos são usados em serviços com linha viva para afastar e sustentar os condutores longe da área de trabalho, ou para mover os condutores para os prendedores de linha, instalados na cruzeta auxiliar. São também usados como suporte da cruzeta auxiliar, ou mesmo como a própria cruzeta auxiliar.
Também conhecidos como bastão garra, parte importante na composição de um Kit de ferramentas e ou equipamento de linha viva, pelo menos em três modelos fornecido pela RITZ do BRASIL.

Estes bastões de Epoxiglas oferecem maior resistência mecânica do que os de madeira e não absorvem umidade. As partes metálicas são feitas de liga de alumínio altamente resistentes, separados do epoxiglas por anéis de bronze rígidos.
As garras do bastão são abertas ou fechadas pela rotação da vara, quando entram em contato. Na outra extremidade do bastão existe um elo onde o bloco pode ser fixado. Ao segurar o condutor, os bastões devem estar presos firmemente aos braceletes das selas ou às selas de elevação.
Estes bastões garras são geralmente usados aos pares:
1º - Na maioria dos casos, um bastão de 51 mm x 2605 mm ou 51 mm x 3210 mm será seguro uma sela sem extensão, localizada nas proximidades do condutor. Este tem por finalidade de segurar e controlar o movimento do condutor.
2º - Um outro bastão de 64 mm x 3450 mm será colocado em uma sela com extensão localizada em um ponto abaixo da outra sela para suportar o peso do condutor.
Ao se acoplar os bastões no condutor, as garras devem estar dispostas em sentidos contrários, sendo que o bastão de 64 mm deve ter a abertura da garra virada para o poste. Ambos os bastões estão seguros ao condutor, pois a garra apertada, torna impossível a folga do condutor da posição até que as mesmas tenham sidos abertas.
O bastão garra e o bracelete da sela devem ter o mesmo diâmetro. Esta peça é aberta pelo afrouxamento da porca borboleta e então o bastão é nele encaixado. Após o fechamento do bracelete, aperta-se a borboleta, e o bastão pode ser manuseado para um angulo desejado. Para deslocar os condutores, a borboleta do bracelete é afrouxada levemente de maneira que o bastão deslize livremente. Ao se fixar o condutor em qualquer posição, a borboleta é apertada para conter o bastão seguramente no bracelete da sela. A superfície interna do bracelete é lisa com bordas arredondadas, e não danificará a superfície do bastão.
Os bastões são movimentados com auxílio de blocos de corda. O moitão superior é enganchado ao elo da sela e o moitão inferior ao elo do bastão. Isto possibilita todas as operações de levantar ou abaixar a serem executadas pelo homem que esta no chão, sob a orientação do eletricista no topo do poste e do responsável pelo serviço. O elo do bastão pode permanecer na mesma posição enquanto o bastão é girado o que facilita a ação do bloco.

Bastão de Tração

Também fazendo parte na composição de um Kit de ferramentas e ou equipamento de linha viva, pelo menos em dois modelos fornecido pela RITZ do BRASIL.


Deverá fazer parte do kit de ferramentas e ou equipamentos estes dois tipos de bastões de tração: o para tensão e o tipo espiral.

O bastão de tração para tensão é usado na substituição de isoladores tipo suspensão em estruturas de amarração ou final de linha. Esta peça é colocada entre o esticador e o moitão para garantir um isolamento adequado.
Este tipo de bastão de tração é também empregado para afastar os condutores quando se instala postes intermediários, isto é, no meio dos vãos. É usado ainda, na troca de isoladores tipo pino, como auxiliar do bastão monofásicos, quando se deseja manipular condutores, principalmente em curvas. Nesta oportunidade, o bastão de tração deve ser instalado no condutor junto ao bastão monofásico.
Com um comprimento de 1425 mm, a haste do bastão de tração é feita de epoxiglas o que garante um perfeito isolamento.
O bastão de tração tipo espiral é usado em lugar do tipo tensão em locais reduzidos, onde o eletricista não pode instalar seguramente com a mão. Um elo colocado nas proximidades do gancho espiral possibilita ao eletricista dirigir o bastão para o condutor, com o bastão com o gancho rotativo ou com o bastão garra ("pega tudo").
Com comprimento de 700 mm a haste do bastão de tração tipo espiral é também feita de epoxiglas.
As pontas do bastão são construídas de uma liga de alumínio submetidas a tratamento térmico, o que proporciona uma alta resistência e um peso leve.
Os elos, onde se prendem as cordas ou moitões, são forjados em aço da melhor qualidade. Esse elo gira livremente, o que elimina a possibilidade de desparafusar ou soltar do condutor quando a corda for desenrolada.
As bordas da garra do bastão de tração para tensão são redondos para evitar que os condutores sejam danificados, e podem ser abertos até o máximo de 63,5 mm.
A configuração espiral do gancho é fabricada para acomodar condutores de bitolas até 795 MCM ACSR.
A carga de trabalho de ambos os tipos de bastão é avaliada em 1500 kg.

Ferramentas Suporte

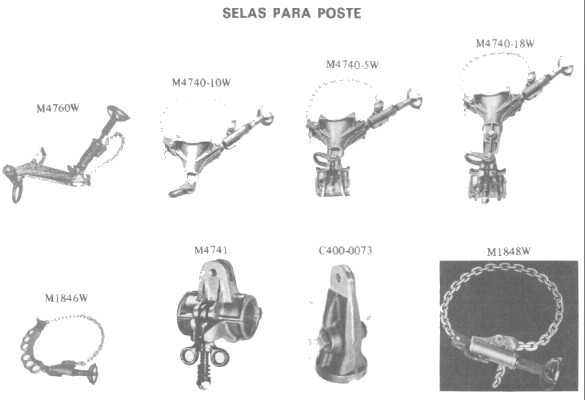

Selas

As selas são peças que se aplicam ao poste para fixar bastões e ou amarar cordas etc. como veremos a seguir:

As selas constituem-se numa das peças vitais para os serviços com linha viva. Servem para suportar um bastão ou conjunto de bastões. São presas firmemente ao poste por meio de corrente, trava e registro.

Possuem, interligada a sua base, uma espécie de bracelete que se pode movimentar em todas as direções. É neste bracelete, de acabamento aprimorado, que o bastão se acomoda, podendo correr livremente ou ser fixado em uma posição desejada, graças ao aperto dado por uma parafuso com borboleta. O bracelete deve ter o diâmetro de acordo com bastão que se deseja usar. Em nosso conjunto possuímos bracelete de 38 mm, 51 mm e 64 mm.
Determinados tipos de serviços exigem que um bastão ou conjunto seja afastado do poste. Neste caso usa-se uma extensão intercalada entre a base e o bracelete.
As selas possuem também uma argola (prendedor) para aplicação de um moitão, que possibilitará o movimento do bastão ou do conjunto de bastões, a fim de levar a linha a ponto seguro para o trabalho, com o mínimo de esforço.
As selas são feitas de uma liga de alumínio de peso leve para facilitar o manuseio. Estas fortes selas, submetidas a tratamento térmico, suportarão o máximo de cerca de 450 Kg sem a extensão.
O bracelete é acoplado a certa distancia da base a fim de dar espaço para diversos tipos de trabalhos. Onde for necessário espaço adicional, uma extensão pode ser facilmente adaptada à sela. esta extensão também de liga de alumínio submetida a tratamento térmico, tem 100 mm de comprimento e sua carga de trabalho atinge a cerca de 360 Kg.
As selas são de fácil aplicação ao poste. Basta que se segure firmemente no lugar desejado. Colocar a corrente no encaixe, evitando que resvale ou fique excessivamente folgada, soltar a trava e apertar rigidamente o registro.

Selas de elevação

As selas de elevação são peças que se aplicam ao poste para se trabalhar com bastões para se deslocar condutores como veremos a seguir:

As selas de elevação são uma variante das selas, empregada onde o espaço útil para o trabalho é limitado para suspender ou abaixar condutores com o bastão monofásico (bastão garra). Na prática a sela de elevação seria usada no lugar das selas aonde as cargas não excedessem a 220 kg.
Existem 2 tipos básicos de sela de elevação: o tipo simples; e o tipo duplo, preparado para suportar dois bastões. Mais a maioria dos kit's de linha viva só utilizam um, o tipo simples, que é fixado ao poste, da mesma forma que as selas, com o registro. Quando duas selas de elevação são necessárias, uma em cada lado do poste, elas podem ser presas a mesma altura.
As selas de elevação são equipadas com uma argola, onde se prendem os moitões, argola esta que gira sobre o mesmo eixo que segura o bastão, permitindo grande liberdade de movimento.
Qualquer tipo de bastão monofásicos (bastão garra) pode ser preso a sela de elevação pela simples remoção do contra pino, retirando o eixo para o lado, colocando o elo da ponta do bastão inferior no garfo, recolocando o eixo e o contra pino.
Feita de uma liga de alumínio de alta resistência, as selas de elevação são de peso leve e de fácil manuseio. Permite levantar condutores de até 52 cm e afastá-los para uma posição segura de trabalho. Uma vez atingida a posição desejada e a sela travada no poste com o esforço da própria linha, os moitões podem ser retirados e utilizados em outros lugares onde sejam necessários.

Sela para amarração de cordas

Os fixadores de corda são peças que se aplicam ao poste para se trabalhar com cordas amarrando-as ou deixando-as deslizarem, como veremos a seguir:

A sela para amarração de corda é uma peça que serve para amarrar ou deslizar a corda do moitão, na base do poste, de uma maneira fácil e segura.

As cordas podem ser presas independentemente nos seis elos, impedindo que as mesmas se embaracem. Cada elo tem uma carga de trabalho avaliada em 450 kg.

A aplicação da sela para amarração de cordas, ao poste é uma operação simples, semelhante a da sela, por meio de corrente apertada com registro. A sela para amarração de corda é feita de uma liga de alumínio submetido a um tratamento térmico.

Ferramentas Componentes

Colarinho para bastão

Os colarinhos para bastão são peças que se aplicam aos bastões como veremos a seguir:

É um tipo de bracelete com o mesmo diâmetro dos bastões, que permite movimento de rotação onde é fixado ao longo do bastão, com um estribo lateral articulado para colocação de bastão monofásicos (bastão garra) usado sustentar outro bastão, servindo como mão francesa ou apoio para distribuir esforços entre bastões.

Colarinho para moitão

Os colarinhos para moitão são peças que se aplicam aos bastões como veremos a seguir:

É um tipo de bracelete com o mesmo diâmetro dos bastões, que permite movimento de rotação onde é fixado ao longo do bastão, com uma argola lateral articulado para colocação moitão para ser usado conforme sua conveniência nos trabalhos com linha viva.

Colar com argola

O colar com argola são peças que se aplicam aos bastões como veremos a seguir:

É um tipo de bracelete, de acabamento aprimorado, com uma argola com movimento articulado, fixada na lateral do bracelete que se acomoda no bastão, podendo correr livremente e ser fixado em uma posição desejada, graças ao aperto dado por uma parafuso com borboleta. Esta argola é utilizada para se acoplar moitões corda de mão ou para sustentar outro bastão monofásicos (bastão garra) ou conjunto de bastões.

Colar

Os colares são peças que se aplicam aos bastões como veremos a seguir:

É um tipo de bracelete, de acabamento aprimorado, em que se acomoda o bastão, que pode ser fixado em uma posição desejada, graças ao aperto dado por um parafuso com borboleta. Estes colares são intercambiáveis, podendo ser aplicado em selas comuns, e ou sela com extensão para sustentar bastões monofásicos (bastão garra) ou conjunto de bastões.

Talhas Manuais (catraca)

Também fazendo parte na composição de um kit de ferramentas e ou equipamentos de linha viva, pelo menos em dois modelos fornecidos pela RITZ do BRASIL.

No caso desta ferramenta ser fornecida pela A. B. CHANCE, sua descrição, muda para catraca com tirante de nylon que é igual a talha com tirante de nylon, fornecida pela RITZ do BRASIL.

Catálogo - C 309-0332 => Catraca com tirante de nylon capacidade 1000 kg.

As talhas e ou catracas com tirante de nylon, são fabricadas com uma liga leve de alumínio que submetidas a um tratamento térmico, adquirem uma alta resistência. Construídas com tirantes de nylon isolados, lhes oferecem uma grande capacidade de carga. Sua catraca é acionada por bastão de fibra de epoxiglas, possuindo ganchos com travas e argolas para facilitando sua instalação e segurança nos serviços com redes energizadas.
Muito útil e pratica, e de fácil manuseio, facilitando muito na substituição de isoladores de tensão, nivelamento de condutores, etc...

Carretilha

Também fazendo parte na composição de um kit de ferramentas e ou equipamentos de linha viva, pelo menos em dois modelos fornecidos pela RITZ do BRASIL.

De peso leve, com corpo e roldana fundido, com a dobradiça, contra-pino, gancho e elo de aço forjado, esta peça é de fácil e rápida aplicação para os diferentes tipos de trabalho.
O diâmetro máximo de corda admissível pelo moitão é de 5/8" e sua capacidade de trabalho é de 454 kg., com um fator de segurança igual a 3 vezes a carga de trabalho avaliada.
É utilizada para o içamento de materiais e ou equipamentos, para o eletricista no alto das estruturas e ou cesta aérea.

Gancho para corda

Também fazendo parte na composição de um kit de ferramentas e ou equipamentos de linha viva, fornecidos pela RITZ do BRASIL.

Os ganchos para corda, são fabricadas com uma liga de bronze que submetidas a um tratamento térmico, adquirem uma alta resistência, com uma capacidade de carga de até 227 kg. São utilizadas nos serviços com redes energizadas para o içamento de materiais, ferramentas e ou equipamento para o eletricista no alto nas estruturas e ou carro cesta.

Estropos de nylon

Também fazendo parte na composição de um kit de ferramentas e ou equipamentos de linha viva, fornecidos pela RITZ do BRASIL.

Os estropos, são fabricadas com nylon costurado, com argolas nas extremidades feitas de aço trefilados com bom acabamento. Por ser construídas de nylon, material isolante e costuradas nas extremidades das argolas, são isoladas. empregada como ponto de apoio para moitões, blocos, etc. Sua colocação pode ser facilmente realizada com auxílio do bastão garra "pega tudo".

Moitão (bloco de corda)

Também fazendo parte na composição de um kit de ferramentas e ou equipamentos de linha viva, fornecidos pela RITZ do BRASIL.

Estes moitões (bloco de corda) também podem ser fornecidos sem as cordas conforme nº catálogos abaixo:

Diversos serviços com redes energizadas, necessitam de vários tipos de bons moitões (blocos de corda). Dentre eles incluem-se o manuseio de bastões monofásicos (bastão garra); o levantamento de cruzetas e condutores; ou transformadores, chaves interruptoras e religadores; ou o aperto de peças frouxas, Os moitões (blocos de corda) podem ser simples, duplos ou triplos, sendo que apenas este dois últimos tipos são mais utilizados e fazem parte do kit de ferramentas e ou equipam
O moitão (bloco de corda) tem roldana para operação suave. As carcaças de plástico prensadas são encaixadas e reforçadas com tiras de aço. Na ranhura há uma roldana de ferro macio para aumentar a resistência e a durabilidade. Os ganchos giratórios são forjados em aço. Os moitões (blocos de corda) são usados com cordas de fibra sintética ou cordas de polipropileno ou poly-dacron ou ainda de qualquer corda de qualidade adequada de 1/2" de diâmetro.
Vários fatores devem ser considerados para determinar o esforço de um dado serviço. Para tal, os moitões (blocos de corda) são fabricados para as seguintes cargas:
Roldana dupla => 540 kg.
Roldana tripla => 680 kg.

Cordas

Também fazendo parte na composição de um kit de ferramentas e ou equipamentos de linha viva, fornecidos pela RITZ do BRASIL.

Diversos serviços com redes energizadas, necessitam de cordas de vários tipos de boa qualidade não precisando ser necessariamente fornecidas pela RITZ do BRASIL. Dentre eles incluem-se cordas para carretilhas, moitões (blocos de corda) estropos diversos, etc...

Esticadores

Também fazendo parte na composição de um kit de ferramentas e ou equipamentos de linha viva, fornecidos pela RITZ do BRASIL.

Fabricados de aço forjados para diversas bitolas de cabos, possui uma trava com estribo na lateral que impede que caia dos condutores facilita sua instalação através de um bastão garra (pega tudo).
Os esticadores para redes energizadas podem ser encontrados no mercado para outras bitolas de condutores e de outros fabricantes.

Suportes temporários.

Também pode fazer parte na composição de um kit de ferramentas e ou equipamentos de linha viva algumas ferramentas especificas para servirem como suportes temporários facilitando a execução das tarefas com redes energizadas, conforme veremos a seguir:

Consiste de uma sela com corrente que é fixada ao poste e um bastão de epoxiglas onde pode se prender uma chave fusível.

Suporte para Chave Fusível

Consiste de uma sela com corrente que é fixada ao poste e um bastão de epoxiglass com uma presilha de suspensão sem isolador que permite a fixação de um condutor.

Suporte para condutor com fixação em cruzeta

Consiste de um suporte que se fixa nas cruzetas de madeira, através de um fuso com rosca e argola em uma de sua extremidade, para se fazer fixação na cruzeta, com um bastão de epoxiglas e uma presilha de suspensão sem isolador que permite a fixação de um condutor.

Conjunto de elevação (cruzeta auxiliar).

Também fazendo parte na composição de um kit de ferramentas e ou equipamentos de linha viva, fornecidos pela RITZ do BRASIL.

O conjunto de elevação e afastamento de redes é constituído por bastões e outros acessórios conforme descritos a seguir:

Este conjunto de elevação e afastamento de redes, mais conhecido por cruzeta auxiliar de epoxiglas é usada em serviços com redes energizada para afastar e sustentar os condutores longe da área de trabalho. Este equipamento, próprio para o emprego em substituição de postes, isoladores ou cruzetas, é bastante leve e versátil, podendo ser montada de três formas diferentes:

1. como cruzeta auxiliar móvel
2. como braçadeira auxiliar móvel
3. como braçadeira auxiliar fixa

Bastão monofásico (bastão garra) de 64 mm x 3675 mm - catálogo - H 4647/2 => 01 peça

Bastão monofásico (bastão garra> de 38 mm x 2450 mm - cataloga - H 4645/8 => 02 peças

Conexão "T" da cruzeta auxiliar (cabeçote olhal s/isolador) - catálogo - C 400-0562 => 01 peça

Bracelete da cruzeta auxiliar (estribo p/mão francesa) - catálogo - C 400-0331 => 02 peças

Suporte duplo para bastão de 64 mm (cinta de 64 mm p/mão francesa) - catálogo - M 1728/5 => 01 peça

Prendedor de linha (presilha de elevação e ou presilha de suspensão) com ou sem isolador catálogo => (variável)

Bastão monofásico (bastão garra) de 64 mm x 3675 mm - catálogo - H 4647/2 => 01 peça

Bastão monofásico (bastão garra> de 38 mm x 2450 mm - catálogo - H 4645/8 => 01 peça

Conexão "T" da cruzeta auxiliar (cabeçote olhal s/isolador) - catálogo - C 400-0562 => 01 peça

Bracelete da cruzeta auxiliar (estribo p/mão francesa) - catálogo - C 400-0331 => 02 peças

Suporte duplo para bastão de 64 mm (cinta de 64 mm p/mão francesa) - catálogo - M 1728/5 => 01 peça

Prendedor de linha (presilha de elevação e ou presilha de suspensão) com ou sem isolador catálogo => (variável)

Bastão monofásico (bastão garra> de 38 mm x 2450 mm - catálogo - H 4645/8 => 01 peça

Bracelete da cruzeta auxiliar (estribo p/mão francesa) - catálogo - C 400-0331 => 01 peça

Prendedor de linha (presilha de elevação e ou presilha de suspensão) com ou sem isolador catálogo => (variável)

Observação sobre bastão Monofásicos (bastão garra) e Cruzeta Auxiliar

1. Selas - A carga máxima recomendada para as selas é de 360 kg. O emprego da sela de elevação aumenta para cerca de 450 Kg a resistência que o bastão monofásico (bastão garra) pode suportar ao sustentar o condutor.
2. Cargas de trabalho - Qualquer estrutura elevada exige uma analise para determinar a carga de trabalho. De uma forma geral, será suficiente usar o peso total do vão em cada lado do poste como a carga do condutor . Isto não se aplica para postes localizados em cumes de montanhas ou ladeiras, onde uma analise especial deve ser feita para determinar a carga. Quando a carga de trabalho for considerável, será necessário o uso de dois bastões monofásicos (bastão garra) montados na sela de elevação dupla ou emprego de um bastão maior.
