Introducción
El simple hecho de ser seres humanos nos hace desenvolvernos en medios donde tenemos que usar medios para comunicarnos. Por eso la gran importancia de la transmisión y la recepción de información.
En los siguientes párrafos encontraran la elaboración de un mapa de red con tres localidades en diferentes estados de Venezuela y fuera de ella, donde se describe la explicación técnica de cada uno de los componentes que se utilizaran en las redes Lan y Man.
También se explicaran los medios de comunicación de las redes, su topología, enlaces utilizados, routers, switch, tipos de transmisión etc. Todo esto con la finalidad de lograr la comunicación de diversos equipos entre diferentes localidades o filiales para así tener un mejor manejo de la información.
Descripción mapa de Red.
El

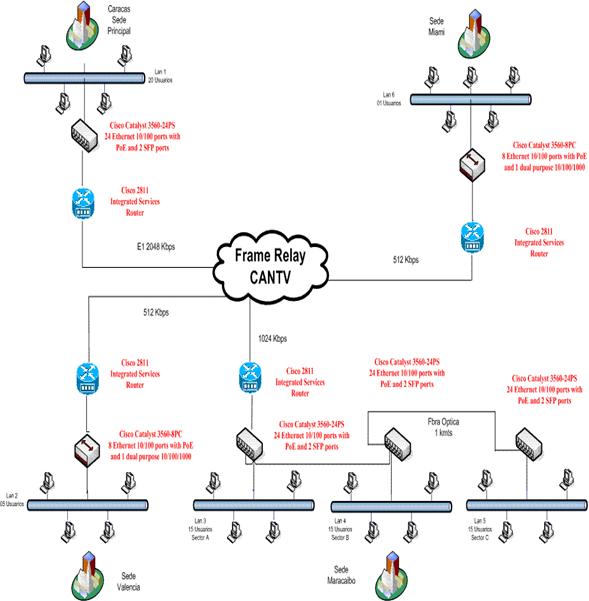

mapa de red presentado en la figura 1 esta constituido por los siguientes
componentes los cuales explicaremos posteriormente.
Inicialmente
nos basaremos en explicar la configuración de la sede principal en Caracas la
cual esta constituida por 20 usuarios finales con estaciones de trabajos marca
Compaq Pentium 4 de 2.0 GHZ de velocidad, 1 GHZ en RAM 80 GB de Disco Duro,
unidad de CD/DVD y la tarjeta de Red de 10/100. Esta red de 20 usuarios se
denomina LAN1 la cual esta conectada con una topología en estrella directamente
a un Switch Cisco 3560 y a su ves esta conectado a un router Cisco 2811 el cual
esta destinado a un enlace Frame Relay
E1 de 2048 Kbps suministrado por CANTV.
El enlace esta E1 Frame Relay esta conformado de la
siguiente forma, 512 Kbps para la sede Valencia, 512 Kbps para la sede Miami y 1024 Kbps
para la sede Maracaibo. Igualmente se utilizaron los mismos dispositivos como
Switch y Router para los enlaces de las sedes Valencia, Maracaibo y Miami.
En la sede Maracaibo tenemos un
enlace con fibra óptica ya que las distancias entre Switch es de 1 Kmts para garantizar la continuidad de la Data.
Características
de cada uno de los componentes:
1.- Cisco Catalyst
3560-24PS 24 Ethernet 10/100 ports with PoE and 2 SFP
ports
Descripción del
fabricante sobre el producto
El Cisco Catalyst 3560 es una nueva familia independiente de switches. Esta familia de switches soporta la Imagen Estándar de Software Multicapa o la Imagen Mejorada de Software Multicapa para una mayor flexibilidad del despliegue.
La familia Catalyst de Cisco es una completísima línea de switches de alto rendimiento diseñados para ayudar a los usuarios a que pasen de forma sencilla de las redes LAN compartidas tradicionales a redes completamente conmutadas. Los switches Catalyst de Cisco ofrecen un amplio espectro para aplicaciones de usuarios, desde switches para pequeños grupos de trabajo hasta switches multicapa para aplicaciones empresariales escalables en el centro de datos o en el backbone. Los switches Catalyst ofrecen rendimiento, administración y escalabilidad, se puede encontrar equipos Ethernet, Fast Ethernet y con opciones modulares las cuales permiten adaptarlos a las necesidades del negocio.
Parámetros de
entorno
Temperatura mínima de funcionamiiento:
Temperatura máxima de funcionamiiento:
Ámbito de humedad de funcionamieento: 10 - 85%
Memoria
Memoria RAM: 128 MB
Alimentación
Dispositivo de alimentación: Fueente de alimentación - interna
Voltaje necesario: CA 120/230 V ( 50/60 Hz )
Consumo eléctrico en funcionamieento: 45 vatios
Software /
requisitos del sistema
Software incluido: Standard
Descripción
del producto |
Cisco
Catalyst 3560-48TS SMI - conmutador - 48 puertos |
Tipo
de dispositivo |
Conmutador |
Factor
de forma |
Externo
- 1U |
Dimensiones
(Ancho x Profundidad x Altura) |
|
Peso |
|
Memoria
RAM |
128
MB |
Cantidad
de puertos |
24 x Ethernet 10Base-T, Ethernet
100Base-TX |
Velocidad
de transferencia de datos |
100
Mbps |
Protocolo
de interconexión de datos |
Ethernet,
Fast Ethernet |
Ranuras
vacías |
2
x SFP (mini-GBIC) |
Protocolo
de gestión remota |
SNMP 1, RMON 1, RMON 2, Telnet, SNMP
3, SNMP 2c |
Características |
Auto-sensor por dispositivo, soporte de DHCP, negociación
automática, soporte ARP, concentración de enlaces, equilibrio de carga,
soporte VLAN, señal ascendente automática (MDI/MDI-X automático), snooping IGMP, activable, soporte IPv6 |
Cumplimiento
de normas |
IEEE
802.3, IEEE 802.3u, IEEE 802.3z, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ab, IEEE
802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1x, IEEE
802.1s |
Alimentación |
CA
120/230 V ( 50/60 Hz ) |
2.-
Cisco 2811 Integrated Services Router
Cisco 2811 Integrated Services
Router ... infraestructura que les permite un acceso rápido y seguro a las
aplicaciones criticas de negocio con una seguridad optimizada, mientras
establecen una base sólida para las necesidades avanzadas de comunicación del
futuro.
Los routers multiservicio integrados de Cisco incorporan desde origen, el
hardware de encriptación y aceleración para construir VPNs
(virtual private networks)
incorporada. Como características destacadas de seguridad integra funcionalidad
de firewall y la funcionalidad del sistema de prevención de intrusión en línea
(IPS - intrusion prevention
system). Todas estas funcionalidades de seguridad,
por primera vez integradas en un router, proporcionan a la red un mayor grado
de protección como nunca antes se había ofertado en estos mercados.
Además, se han incorporado importantes mejoras en cuanto a número de puestos
telefónicos y canales de comunicaciones de voz, capacidad de proceso DSP
(Digital Signal Processor)
y rendimiento de plataforma, que permiten comunicaciones IP y de voz asequibles
para clientes de cualquier tamaño dentro de la plataforma desplegada para datos
y seguridad. La serie de routers Cisco 2800 dispone DSPs
integrados en la plataforma para proporcionar funciones como voz segura, gateway de voz, audio-conferencias, y transcodificación,
combinadas con el proceso de llamadas integrado en Cisco IOS software.
General |
|
Tipo de dispositivo |
Encaminador |
Factor de forma |
Externo - modular - 1U |
Anchura |
|
Profundidad |
|
Altura |
|
Peso |
|
Memoria |
|
Memoria RAM |
256 MB (instalados) / 760 MB
(máx.) |
Memoria Flash |
64 MB (instalados) / 256 MB (máx.) |
Conexión de redes |
|
Tecnología de conectividad |
Cableado |
Protocolo de interconexión de
datos |
Ethernet, Fast Ethernet |
Red / Protocolo de transporte |
IPSec |
Protocolo de gestión remota |
SNMP 3 |
Indicadores de estado |
Actividad de enlace, alimentación |
Características |
Protección firewall, cifrado del
hardware, alimentación mediante Ethernet (PoE),
asistencia técnica VPN, soporte de MPLS, filtrado de URL |
Cumplimiento de normas |
IEEE 802.3af |
Expansión / Conectividad |
|
Total ranuras de expansión
(libres) |
4 ( 4 ) x HWIC |
Interfaces |
2 x red - Ethernet
10Base-T/100Base-TX - RJ-45 |
Diverso |
|
Algoritmo de cifrado |
DES, Triple DES, AES |
Cumplimiento de normas |
CISPR 22 Class
A, CISPR 24, EN 61000-3-2, VCCI Class A ITE, IEC
60950, EN 61000-3-3, EN55024, EN55022 Class A, UL
60950, EN50082-1, CSA 22.2 No. 60950, AS/NZ 3548 Class
A, JATE, FCC Part 15, ICES-003 Class
A, CS-03, EN 61000-6-2 |
Alimentación |
|
Dispositivo de alimentación |
Fuente de alimentación - interna |
Voltaje necesario |
CA 120/230 V ( 47 - 63 Hz ) |
Software / Requisitos del sistema |
|
OS prorporcionado |
Cisco IOS 12.3(8)T |
Sistema operativo requerido |
Microsoft Windows 98 Second Edition |
Parámetros de entorno |
|
Temperatura mínima de
funcionamiento |
|
Temperatura máxima de
funcionamiento |
|
Ámbito de humedad de
funcionamiento |
5 - 95% |
3.- Medios de Trasmisión.
El medio de transmisión constituye el soporte físico que permite la transmisión de información entre dos terminales en un sistema de transmisión.
Las transmisiones se realizan mediante ondas electromagnéticas o haces de luz a través del soporte físico.

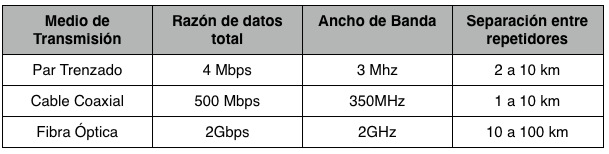

Entre las características más importantes dentro de los medios de transmisión se encuentra la velocidad de transmisión, la distancia entre repetidores y el ancho de banda.
En función de la naturaleza del medio, las características y la calidad de la transmisión se verán afectadas.
Los medios de transmisión guiados están constituidos por un cable que se encarga de la conducción (o guiado) de las señales desde un extremo al otro.
Dentro de los medios de transmisión guiados, los más utilizados en el campo de las comunicaciones y la interconexión de computadoras son:
Existen dos tipos de par trenzado:
·
Protegido((Shielded Twisted Pair (STP) )
· No protegido(Unsshielded Twister Pair(UTP))
El UTP, presenta una mera cubierta de plástico que protege el cable de contacto directo, mientras que el STP dispone de una cobertura exterior en forma de malla conductora, además de la de plástico final, que sirve para reducir las interferencias electromagnéticas externas. De esta forma, los pares trenzados STP presentan mejores características de transmisión que los UTP, aunque la desventaja que presentan es que son más caros que los UTP. Dentro de los pares UTP podemos encontrar varios tipos en función, principalmente de la distancia de trenzado. Los aplicaciones principales en las que se hace uso de cables de par trenzado son:
· Bucle de abonado: Es el último tramo de cable existente entre el telefóno de un abonado y la central a la que se encuentra conectado. Este cable suele ser UTP Cat.3 para aplicaciones de voz.
· Redes LAN: En este caso se emplea UTP Cat.5 o Cat.6 para transmisión de datos.Consiguiendo velocidades de varios centenares de Mbps. Un ejemplo de este uso lo constituyen las redes 10/100/1000BASE-T.
Fibra Óptica:
La
fibra óptica se emplea cada vez más en la comunicación, debido a que las ondas
de luz tienen una frecuencia alta y la capacidad de una señal para transportar
información aumenta con la frecuencia. En las redes de comunicaciones se
emplean sistemas de láser con fibra óptica. Hoy funcionan muchas redes de fibra
para comunicación a larga distancia, que proporcionan conexiones
transcontinentales y transoceánicas. Una ventaja de los sistemas de fibra
óptica es la gran distancia que puede recorrer una señal antes de necesitar un
repetidor para recuperar su intensidad. En la actualidad, los repetidores de
fibra óptica están separados entre sí unos
Otra aplicación cada vez más extendida de la fibra óptica son las redes de área local. Al contrario que las comunicaciones de larga distancia, estos sistemas conectan a una serie de abonados locales con equipos centralizados como ordenadores (computadoras) o impresoras. Este sistema aumenta el rendimiento de los equipos y permite fácilmente la incorporación a la red de nuevos usuarios. El desarrollo de nuevos componentes electroópticos y de óptica integrada aumentará aún más la capacidad de los sistemas de fibra.
Red de área local o LAN, conjunto de ordenadores que pueden compartir datos, aplicaciones y recursos(por ejemplo impresoras). Las computadoras de una red de área local (LAN, Local Area Network) están separadas por distancias de hasta unos pocos kilómetros, y suelen usarse en oficinas o campus universitarios. Una LAN permite la transferencia rápida y eficaz de información en el seno de un grupo de usuarios y reduce los costes de explotación.
Otros recursos informáticos conectados son las redes de área amplia (WAN, Wide Area Network) o las centralitas particulares (PBX). Las WAN son similares a las LAN, pero conectan entre sí ordenadores separados por distancias mayores, situados en distintos lugares de un país o en diferentes países; emplean equipo físico especializado y costoso y arriendan los servicios de comunicaciones. Las PBX proporcionan conexiones informáticas continuas para la transferencia de datos especializados como transmisiones telefónicas, pero no resultan adecuadas para emitir y recibir los picos de datos de corta duración empleados por la mayoría de las aplicaciones informáticas.
Las redes de comunicación públicas están divididas en diferentes niveles; conforme al funcionamiento, a la capacidad de transmisión, así como al alcance que definen. Por ejemplo, si está aproximándose desde el exterior hacia el interior de una gran ciudad, se tiene primeramente la red interurbana y red provisional, a continuación las líneas prolongadas a portadoras de tráfico de más baja capacidad procedente de áreas alejadas (red rural), hacia el centro la red urbana y finalmente las líneas de abonado. Los parámetros dictados por la práctica son el tramo de transmisión que es posible cubrir y la velocidad binaria específica así como el tipo de fibra óptica apropiado, es decir, cables con fibras monomodo ó multimodo.
Los medios de transmisión no guiados son los que no confinan las señales mediante ningún tipo de cable, sino que las señales se propagan libremente a través del medio. Entre los medios más importantes se encuentran el aire y el vacío.
Tanto la transmisión como la recepción de información se lleva a cabo mediante antenas. A la hora de transmitir, la antena irradia energía electromagnética en el medio. Por el contrario en la recepción la antena capta las ondas electromagnéticas del medio que la rodea.
La configuración para las transmisiones no guiadas puede ser direccional y omnidireccional.
En la direccional, la antena transmisora emite la energía electromagnética concentrándola en un haz, por lo que las antenas emisora y receptora deben estar alineadas.
En la omnidireccional, la radiación se hace de manera dispersa, emitiendo en todas direcciones pudiendo la señal ser recibida por varias antenas. Generalmente, cuanto mayor es la frecuencia de la señal transmitida es más factible confinar la energía en un haz direccional.
La transmisión de datos a través de medios no guiados, añade problemas adicionales provocados por la reflexión que sufre la señal en los distintos obstáculos existentes en el medio. Resultando más importante el espectro de frecuencias de la señal transmitida que el propio medio de transmisión en si mismo.

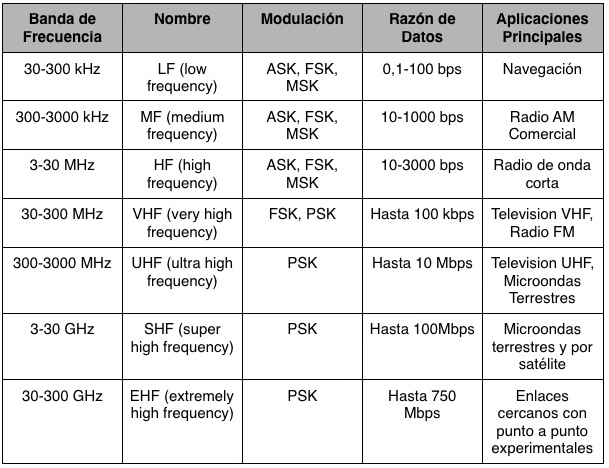

Según el rango de frecuencias de trabajo, las transmisiones no guiadas se pueden clasificar en tres tipos: radio, microondas y luz (infrarrojos/láser).
4.- Tipos de
Transmisión
Transmisión Análoga
En un sistema analógico de transmisión tenemos a la salida de este una cantidad que varia continuamente.
En la transmisión analógica, la señal que transporta la información continua, en la señal digital es discreta. La forma más sencilla de transmisión digital es la binaria, en la cual a cada elemento de información se le asigna uno de dos posibles estados.
Para identificar una gran cantidad de información se codifica un número específico de bits, el cual se conoce como carácter. Esta codificación se usa para la información e escrita.
Ej: Teletipo = Servicio para la transmisión de un telegrama.
La mayor de las computadoras en servicio hoy en día utilizan u operan con el sistema binario por lo cual viene más la transmisión binaria, ya sea de terminal a computadora o de computadora computadora.
Transmisión Digital
En la transmisión digital existen dos notables ventajas lo cual hace que tenga gran aceptación cuando se compara con la analógica. Estas son:
1. El ruido no se acumula en los repetidores.
2. El formato digital se adapta por si mismo de manera ideal a la tecnología de estado sólido, particularmente en los circuitos integrados.
La mayor parte de la información que se transmite en una red portadora es de naturaleza analógica,
Ej: La voz
El vídeo
Al convertir estas señales al formato digital se pueden aprovechar las dos características anteriormente citadas.
Para transmitir información digital(binaria 0 ó 1) por la red telefónica, la señal digital se convierte a una señal analógica compatible con la el equipo de la red y esta función se realiza en el Módem.
Para hacer lo inverso o sea con la señal analógica, se usan dos métodos diferentes de modulación:
La modulación por codificación de pulsos(MCP).
Es ventajoso transmitir datos en forma binaria en vez de convertirlos a analógico. Sin embargo, la transmisión digital está restringida a canales con un ancho de banda mucho mayor que el de la banda de la voz.
Transmisión Asíncrona.
Esta se desarrolló para solucionar el problema de la sincronía y la incomodidad de los equipos.
En este caso la temporización empieza al comienzo de un carácter y termina al final, se añaden dos elementos de señal a cada carácter para indicar al dispositivo receptor el comienzo de este y su terminación.
Al inicio del carácter se añade un elemento que se conoce como "Start Space"
(espacio de arranque),y al final una marca de terminación.
Para enviar un dato se inicia la secuencia de temporización en el dispositivo receptor con el elemento de señal y al final se marca su terminación.
Transmisión Sincronía
Este tipo de transmisión se caracteriza porque antes de la transmisión de propia de datos, se envían señales para la identificación de lo que va a venir por la línea, es mucho mas eficiente que la Asíncrona pero su uso se limita a líneas especiales para la comunicación de ordenadores, porque en líneas telefónicas deficientes pueden aparecer problemas.
Por ejemplo una transmisión serie es Sincronía si antes de transmitir cada bit se envía la señal de reloj y en paralelo es sincronía cada vez que transmitimos un grupo de bits.
Transmisión de datos en serie
En este tipo de transmisión los bits se trasladan uno detrás del otro sobre una misma línea, también se transmite por la misma línea.
Este tipo de transmisión se utiliza a medida que la distancia entre los equipos aumenta a pesar que es más lenta que la transmisión paralelo y además menos costosa. Los transmisores y receptores de datos serie son más complejos debido a la dificultad en transmitir y recibir señales a través de cables largos.
La conversión de paralelo a serie y viceversa la llevamos a cabo con ayuda de registro de desplazamiento.
La transmisión serie es sincronía si en el momento exacto de transmisión y recepción de cada bit esta determinada antes de que se transmita y reciba y asíncrona cuando la temporización de los bits de un carácter no depende de la temporización de un carácter previo.
Transmisión en paralelo.
La transmisión de datos entre ordenadores y terminales mediante cambios de corriente o tensión por medio de cables o canales; la transferencia de datos es en paralelo si transmitimos un grupo de bits sobre varias líneas o cables.
En la transmisión de datos en paralelo cada bit de un carácter se transmite sobre su propio cable. En la transmisión de datos en paralelo hay un cable adicional en el cual enviamos una señal llamada strobe ó reloj; esta señal le indica al receptor cuando están presentes todos los bits para que se puedan tomar muestras de los bits o datos que se transmiten y además sirve para la temporización que es decisiva para la correcta transmisión y recepción de los datos.
La transmisión de datos en paralelo se utiliza en sistemas digitales que se encuentran colocados unos cerca del otro, además es mucho mas rápida que la serie, pero además es mucho mas costosa.
5.- Topología en
estrella.
La topología de red o forma lógica de red se define como la cadena de comunicación que los nodos que conforman una red usan para comunicarse. Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por su apariencia estética, la cual puede comenzar con la inserción del servicio de internet desde el proveedor, pasando por el router, luego por un switch y este deriva a otro switch u otro router o sencillamente a los hosts (estaciones de trabajo, pc o como quieran llamarle), el resultado de esto es una red con apariencia de árbol por que desde el primer router que se tiene se ramifica la distribución de internet dando lugar a la creación de nuevas redes y/o subredes tanto internas como externas. Además de la topología estética, se puede dar una topología lógica a la red y eso dependerá de lo que se necesite en el momento.
En algunos casos se puede usar la palabra arquitectura en un sentido relajado para hablar a la vez de la disposición física del cableado y de cómo el protocolo considera dicho cableado. Así, en un anillo con una MAU podemos decir que tenemos una topología en anillo, o de que se trata de un anillo con topología en estrella.
6.- Protocoles
de Red:
Podemos definir un protocolo como
el conjunto de normas que regulan la comunicación (establecimiento,
mantenimiento y cancelación) entre los distintos componentes de una red
informática. Existen dos tipos de protocolos: protocolos de bajo nivel y
protocolos de red.
Los protocolos de bajo nivel
controlan la forma en que las señales se transmiten por el cable o medio
físico. En la primera parte del curso se estudiaron los habitualmente
utilizados en redes locales (Ethernet y Token Ring).
Aquí nos centraremos en los protocolos de red.
Los protocolos de red organizan
la información (controles y datos) para su transmisión por el medio físico a
través de los protocolos de bajo nivel. Veamos algunos de ellos:
IPX/SPX
IPX (Internetwork
Packet Exchange) es un protocolo de Novell que
interconecta redes que usan clientes y servidores Novell Netware.
Es un protocolo orientado a paquetes y no orientado a conexión (esto es, no
requiere que se establezca una conexión antes de que los paquetes se envíen a
su destino). Otro protocolo, el SPX (Sequenced
Packet eXchange), actúa
sobre IPX para asegurar la entrega de los paquetes.
NetBIOS
NetBIOS (Network Basic Input/Output System) es un programa que permite que se comuniquen
aplicaciones en diferentes ordenadores dentro de una LAN. Desarrollado
originalmente para las redes de ordenadores personales IBM, fué
adoptado posteriormente por Microsoft. NetBIOS se usa
en redes con topologías Ethernet y token ring. No permite por si mismo un mecanismo de enrutamiento
por lo que no es adecuado para redes de área extensa (MAN), en las que se
deberá usar otro protocolo para el transporte de los datos (por ejemplo, el
TCP).
NetBIOS puede actuar como protocolo orientado a
conexión o no (en sus modos respectivos sesión y datagrama).
En el modo sesión dos ordenadores establecen una conexión para establecer una
conversación entre los mismos, mientras que en el modo datagrama
cada mensaje se envía independientemente.
Una de las desventajas de NetBIOS es que no
proporciona un marco estándar o formato de datos para la transmisión.
NetBEUI
NetBIOS Extended User Interface o Interfaz de Usuario para NetBIOS es una versión mejorada de NetBIOS
que sí permite el formato o arreglo de la información en una transmisión de
datos. También desarrollado por IBM y adoptado después por Microsoft, es
actualmente el protocolo predominante en las redes Windows NT, LAN Manager y
Windows para Trabajo en Grupo.
Aunque NetBEUI es la mejor elección como protocolo
para la comunicación dentro de una LAN, el problema es que no soporta el
enrutamiento de mensajes hacia otras redes, que deberá hacerse a través de
otros protocolos (por ejemplo, IPX o TCP/IP). Un método usual es instalar tanto
NetBEUI como TCP/IP en cada estación de trabajo y
configurar el servidor para usar NetBEUI para la
comunicación dentro de la LAN y TCP/IP para la comunicación hacia afuera de la
LAN.
AppleTalk
Es el protocolo de comunicación
para ordenadores Apple Macintosh y viene incluido en su sistema operativo, de
tal forma que el usuario no necesita configurarlo. Existen tres variantes de
este protocolo:
|
LocalTalk. La
comunicación se realiza a través de los puertos serie de las estaciones. La
velocidad de transmisión es pequeña pero sirve por ejemplo para compartir
impresoras. |
|
Ethertalk. Es
la versión para Ethernet. Esto aumenta la velocidad y facilita aplicaciones
como por ejemplo la transferencia de archivos. |
|
Tokentalk. Es
la versión de Appletalk para redes Tokenring. |
TCP/IP
Es realmente un
conjunto de protocolos, donde los más conocidos son TCP (Transmission
Control Protocol o protocolo de control de
transmisión) e IP (Internet Protocol o
protocolo Internet). Dicha conjunto o familia de protocolos es el que se
utiliza en Internet.
Infografías:
http://www.gobiernodecanarias.org/educacion/conocernos_mejor/paginas/protocol1.htm
http://es.wikipedia.org/wiki/Medio_de_transmisi%C3%B3n
http://www.monografias.com/trabajos5/transdat/transdat.shtml
