UNIVERSIDAD YACAMBU

MINISTERIO DE EDUCACION

DIRECCION DE INVESTIGACION Y POSTGRADOS VIRTUALES



GERENCIA EN SISTEMAS DE INFORMACION



Trabajo 5



Asignatura: Internet - Intranet

Integrante: Pérez Isilrobert José



INTRODUCCION



            El siguiente trabajo presenta una recopilación de información de la infraestructura tecnológica de Servidores, en el cual podemos encontrar las configuraciones de Hardware y Software de cada uno de los sistemas.



            El documento permite tener un listado de todos los equipos que se van a utilizar para la implantación de la Intenet – Intranet además de las características de cada uno de ellos, todo esto con la finalidad de tener la información a la mano para cualquier ajuste en el Hardware y Software que se necesite para la aplicación.



1.- Considerando la teoría y la propuesta desarrollada en el trabajo 1, ahora UD debe formular un esquema de equipamiento necesario para implementar su idea, es decir, debe listar, ubicar y justificar todo el hardware que UD considera necesario para que funcione el sitio Web para intranet, intranet o ambos simultáneamente según sea su caso. Esta propuesta de hardware debe ser presentada a través de un diagrama donde ubique todo el equipo considerado, lo cual debe ir acompañado una breve justificación de cada uno.

1.1 Lista del Hardware necesario para implantar el sitio web.



Actualmente fue creada una Gerencia de Educación la cual tiene la tarea de proporcionar el entrenamiento y capacitación de todo el personal que labora en la empresa y la idea principal es diseñar un web site donde el personal por medio de la intranet se pueda conectar a un sitio especifico y postularse para cualquiera de los cursos o entrenamientos que se estén dictando, llenando una planilla con sus datos y registrándose en línea con el curso. Todas las paginas que se van a utilizar estarán dentro de la intranet con acceso a bases de datos para llevar los registros del web site.



Este Web Site tendrá como beneficio que los empleados puedan tener acceso a cada uno de los cursos o adiestramientos que se estarán dictando en el centro educativo y participar en cada uno de los eventos que estén disponibles en el sistema.













PLATAFORMA DE SERVIDORES



1. SERVIDOR CONTROLADOR DE DOMINIO



                       SRVFNTFAP-02





§         HARDWARE



Marca	Hewlett Packard
Modelo:	NetServer LH 3000
Memoria RAM:	1.0 Gb
Cache:	512 KB
Procesador 1:	Pentium III  Velocidad: 800 Mhz.
Disco(s) Duro(s)       Swap:	Volumen(es)      Libre              % Libre         C                4.47 Gb            45%         D                3.97 Gb            58%   Volumen: C Tamaño Inicial: 2      Mb  Tamaño Max. 2       Mb Volumen: D Tamaño Inicial: 1640Mb  Tamaño Max. 3072 Mb
Unidad de CD-ROM	Si
Unidad de Backup	No Posee
Serial HW:  Server	MX03275425
Puerto de Consola Video Switch	1



Carpetas Compartidas:



Netlogon        Sysvol





































Tipo de Sistema Operativo:	UNIX     AIX                 NOVELL                        HP – UX         MICROSOFT NT SERVER               SCO               MICROSOFT 2000 SERVER                                      MICROSOFT 2000 ADV SERVER                                      MICROSOFT 2000 DATCTR SERVER                                      MICROSOFT 2003 SERVER STD                                      MICROSOFT 2003 SERVER EPS                                      MICROSOFT 2003 SERVER DAT
Versión:	2000        Lenguaje:      Español                                         Ingles

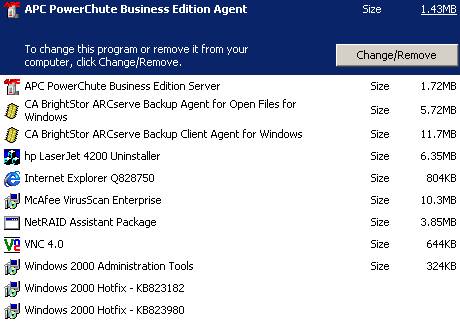

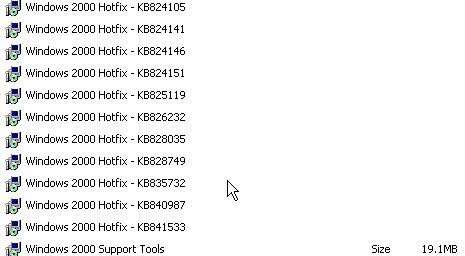

Service Packs y Aplicaciones Instaladas











Estructura:	Dominio : servifertil.com.ve Grupo de Trabajo: Arbol (Novell):
Nombre del Servidor:	SRVFNTFAP-02
Licencia del Sistema Operativo	51879-270-9758231-05792
Protocolos Instalados:	·        TCP / IP Protocol                                         ·        Cliente Redes Microsoft Compartir Impresoras y Archivos
Entorno de Red
Adap. de Red: (1) Adap. de Red: (2)	3Com Etherlink XL 10/100 PCI for complete manage HP Netserver 10/100 TX PCI LAN Adapter
Dirección IP (1):	170.xxx.xxx.xxx                 Dirección IP (2): xx.xx.xx.xx
Mascara:	255.xxx.xxx.xxx                 Mascara (2):       255.0.0.0
Puerta de Enlace:	xxx.xxx.xx.1                     Puerta de Enlace:  ----------------
DNS:   Servidor Preferido: Servidor Secundario:	xxx.xxx.xxx.xxx         Servidor Preferido (2):   xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx
Antivirus:	Mcafee Antivirus 7.1.0 Enterprise Edition









Funcionalidad y Justificación del servidor: SRVFNTFAP-02

El servidor trabaja como Controlador de Dominio de Servifertil y sirve como manejador del cluster CLTSRVFNTFAP01. En este servidor esta instalado todo el directorio activo de la empresa los cuales tienen la funcionalidad de la conexión a la intranet. La función de un servidor de dominio es convertir el nombre del dominio en una dirección IP lo cual se llama resolver DNS o Dominio. Las direcciones DNS primarias y secundarias son proporcionadas por un proveedor en el cual fue registrado el dominio.















































2.- SERVIDOR DE CORREO



                       SRVFNTNOTES-01





§         HARDWARE





Marca	Hewlett Packard
Modelo:	NetServer LH 3000
Memoria RAM:	1.0 Gb
Cache:	512 KB
Procesador 1:	Pentium III  Velocidad: 800 Mhz.
Disco(s) Duro(s)       Swap:	Volumen(es)     Total            Libre            % Libre         C                4.42   Gb    3.16   Gb            71%         D                63.38 Gb    34.42 Gb            54%   Volumen: C Tamaño Inicial: 2      Mb  Tamaño Max. 2       Mb Volumen: D Tamaño Inicial: 1344Mb  Tamaño Max. 2688 Mb
Controladora de Disco	Adaptec NetRaid
Unidad de CD-ROM	Si
Unidad de Backup	No Posee
Serial HW:  Server	MX03275408
Puerto de Consola Video Switch	3







Carpetas Compartidas:



LDR6





Usuarios Locales:



Nombre	Grupo
ADMCLTSRVF	Administrator, Users
Administrator	Administrator
Hiperfact	Administrator
Iusr_SRVFNTNOTES-01	Guest
IWAN_SRVFNTNOTES-01	IIS_WPG



Tipo de Sistema Operativo:	UNIX     AIX                 NOVELL                        HP – UX         MICROSOFT NT SERVER               SCO               MICROSOFT 2000 SERVER                                      MICROSOFT 2000 ADV SERVER                                      MICROSOFT 2000 DATCTR SERVER                                      MICROSOFT 2003 SERVER STD                                      MICROSOFT 2003 SERVER EPS                                      MICROSOFT 2003 SERVER DAT
Versión:	2003        Lenguaje:      Español                                         Ingles

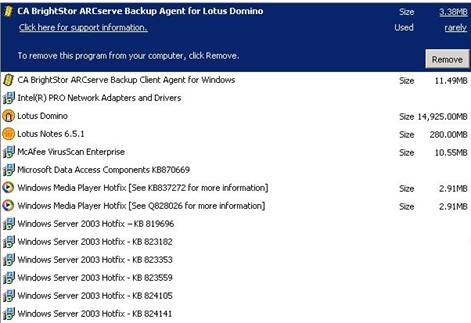

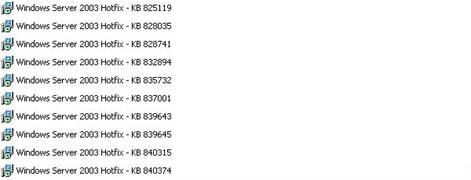

Service Packs y Aplicaciones Instaladas















Estructura:	Dominio : servifertil.com.ve Grupo de Trabajo:
Nombre del Servidor:	SRVFNTNOTES-01
Licencia del Sistema Operativo
Protocolos Instalados:	·        TCP / IP Protocol                                        ·        Cliente Redes Microsoft Compartir Impresoras y Archivos
Entorno de Red
Adap. de Red (1): Adap. de Red (2):	3Com Etherlink XL 10/100 PCI for complete manage Netserver 10/100TX PCI Lan Adapter
Dirección IP (1):     Dirección IP (2):	167.xxx.xxxx.xxx    167.xxx.xxx.xxx
Mascara: Para Ambas	255.255.248.0
Puerta de Enlace: Para Ambas	167.xxx.xx.1
DNS: Para Ambas   Servidor Preferido: Servidor Secundario: Sufijo DNS:	167.xxx.xxx.xx         167.xxx.xxx.xxx / xxx servifertil.com.ve    /    pdvsa.com
Antivirus:	Mcafee Antivirus 7.1.0 Enterprise Edition









Funcionalidad y Justificación del servidor: SRVFNTNOTES-01



En el servidor SRVFNTNOTES-01 esta instalado la aplicación de correo Lotus Notes; en el se encuentran todas las base de datos e información de los usuarios de la empresa. Todos los usuarios que estén conectados a la intranet tendrán disponible este servicio, la importancia de este servidor es que debido a la mensajería les será notifico desde el Web site los cursos disponibles para la postulación de los cursos.

































3.- SERVIDOR DE APLICACIONES



                 SRVPQVIIS01





§         HARDWARE





Marca	IBM
Modelo:	NETVISTA MT-M6792-JVS
Memoria RAM:	256 Mb
Cache:	512 KB
Procesador 1:	Pentium 4  Velocidad: 1.8 Ghz.
Disco(s) Duro(s)       Swap:	Volumen(es)     Total            Libre            % Libre         C                18      Gb      15.5     Gb        83%     Volumen: C Tamaño Inicial: 384 Mb  Tamaño Max. 768    Mb
Controladora de Disco	IDE
Unidad de CD-ROM	Si
Unidad de Backup	No Posee
Serial HW:  Server	KCCIDYK
Puerto de Consola Video Switch	NO INSTALADO

Carpetas Compartidas:

Tipo de Sistema Operativo:	UNIX     AIX                 NOVELL                        HP – UX         MICROSOFT NT SERVER               SCO               MICROSOFT 2000 SERVER                                      MICROSOFT 2000 ADV SERVER                                      MICROSOFT 2000 DATCTR SERVER                                      MICROSOFT 2003 SERVER STD                                      MICROSOFT 2003 SERVER EPS                                      MICROSOFT 2003 SERVER DAT
Versión:	2003     Lenguaje:         Español                                         Ingles

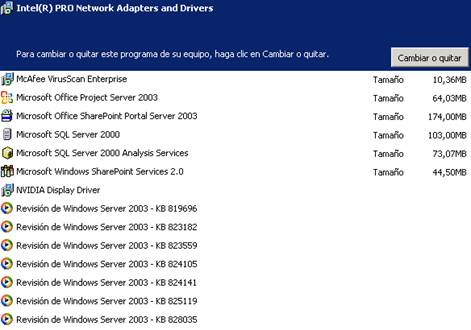

Service Packs y Aplicaciones Instaladas



Dianostico             ReqFI                      ReqHR





                            ReqSoporte









Usuarios Locales:







Nombre	Grupo
SQLDebugger	usuarios

















Estructura:	Dominio : servifertil.com.ve Grupo de Trabajo:
Nombre del Servidor:	SRVPQVIIS01
Licencia del Sistema Operativo	69894-640-5703213-45043
Protocolos Instalados:	·        TCP / IP Protocol                                         ·        Cliente Redes Microsoft Compartir Impresoras y Archivos
Entorno de Red
Adaptador de Red:	Intel Pro/100 Ve Desktop Connetion
Dirección IP:	167.xxx.xxx.xx
Mascara:	255.xxx.xxx.0
Puerta de Enlace:	167.xxx.xx.1
DNS: Servidor Preferido: Servidor Secundario: Sufijo DNS:   WINS:	167.xxx.xxx.xx        167.xxx.xx.xx / 200.44.xxx.xx / 200.xxx.xx.xx servifertil.com.ve    /     167.xxx.xxx.xx
Antivirus:	Mcafee Antivirus 7.1.0 Enterprise Edition





Funcionalidad y Justificación del servidor: SRVPQVIIS01

Este tiene instalado la aplicación Microsoft Project, un servidor Apache, Macromedia Dreamweaver mx 2004 Server y la Intranet de la empresa en modo de Desarrollo. Funciona como servidor de aplicaciones web y es donde estará alojado el web site que se diseñara.





























4. SERVIDOR RESPALDO



             SRVFHFNT04



§         HARDWARE





Marca	Compaq
Modelo:	ML 330
Memoria RAM:	1.0 Gb
Cache:	512 KB
Procesador 1:	Pentium III  Velocidad: 1.4 Ghz.
Disco(s) Duro(s)       Swap:	Volumen(es)     Total              Libre            % Libre         C                5.81    Gb       888       Mb        14%         D                11.14  Gb       5.0        Gb        44%   Volumen: C Tamaño Inicial: 1536 Mb  Tam. Max. 3072 Mb Volumen: D Tamaño Inicial: 2       Mb  Tam. Max. 2       Mb
Controladora de Disco
Unidad de CD-ROM	Si
Unidad de Backup	No Posee
Serial HW:  Server	6J2CKH37W004
Puerto de Consola Video Switch	1







Carpetas Compartidas:



CA-Patches                 Hiper Sistemas       Install



Temp

























Usuarios Locales:



Nombre	Grupo
Administrador	Administrator
ADMSRVF	Administrador, backup operador, users
IWAM_SRVFNTAPL-04	guest
IUSR-SRVFNTAPL-04	guest
SQLagentcmdexec	users
TSInternetUser	guest

























































Tipo de Sistema Operativo:	UNIX     AIX                 NOVELL                        HP – UX         MICROSOFT NT SERVER               SCO               MICROSOFT 2000 SERVER                                      MICROSOFT 2000 ADV SERVER                                      MICROSOFT 2000 DATCTR SERVER                                      MICROSOFT 2003 SERVER STD                                      MICROSOFT 2003 SERVER EPS                                      MICROSOFT 2003 SERVER DAT
Versión:	2000     Lenguaje:         Español                                         Ingles

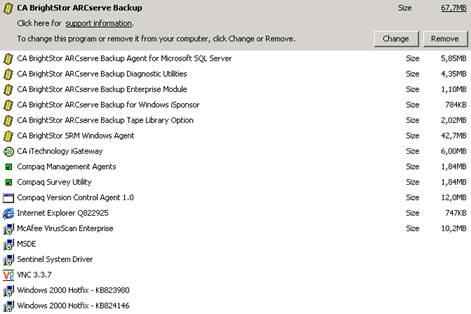

Service Packs y Aplicaciones Instaladas











Estructura:	Dominio : servifertil.com.ve Grupo de Trabajo:
Nombre del Servidor:	SRVFTRUSTS-05
Licencia del Sistema Operativo	51876-335-7461791-05118
Protocolos Instalados:	·        TCP / IP Protocol                                         ·        Cliente Redes Microsoft ·        Compartir Impresoras y Archivos
Entorno de Red
Adaptador de Red:	Broadcom NetXtreme Gigabit Ethernet for HP
Dirección IP:	167.xxx.xxx.xxx
Mascara:	255.xxx.xxx.0
Puerta de Enlace:	167.xxx.xxx.1
DNS: Servidor Preferido: Servidor Secundario: Sufijo DNS:	167.xxx.xxx.xxx         167.xxx.xxx.xxx NO SE ENCONTRO
Antivirus:	Mcafee Antivirus 7.1.0 Enterprise Edition









Funcionalidad y Justificación del servidor: SRVFHFNT04

Este servidor posee la aplicación Hiperfact el cual funciona como tarificador de la Central Telefónica de la empresa, de igual modo este equipo es quien realiza los respaldos de todos los servidores de la empresa.

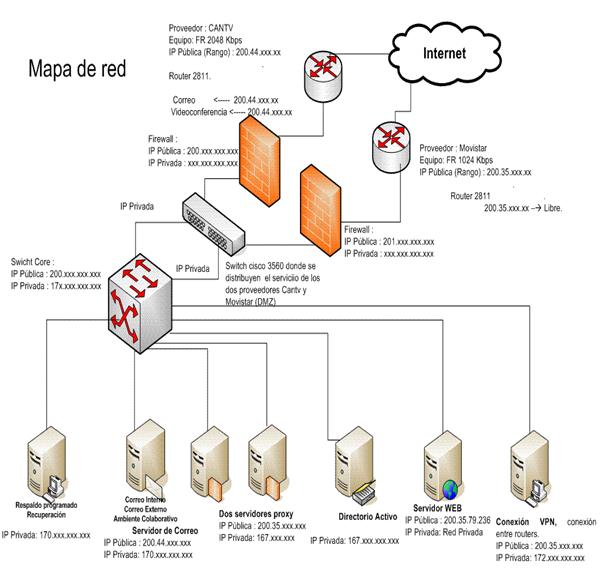

MAPA DE RED

































Descripción del Mapa de Red



La plataforma tecnológica que contiene nuestra empresa  para dar servicio a los diferentes usuarios  que demandan de ciertas aplicaciones para lograr realizar sus actividades diarias como lo son accesos al correo de la empresa. Acceso remoto desde otras localidades, y trabajar con aplicaciones de diversas índoles, recordando que existen usuarios en otras localidades, por lo que la red se encuentra  constituida de la siguiente manera:



Inicialmente se contienen dos enlaces dedicados Frame Relay uno por el proveedor de servicios CANTV de 2048 Kbps y otro por Movistar de 1024 Kbps esto se realiza con la finalidad de obtener respaldo y redundancia a través de otro proveedor de servicio si llegara a fallar alguno, es importante destacar que las conexiones de nuestros dos router de Internet de cada proveedor van un   firewall y de allí salen los conexiones hacia un  Switch Cisco Catalyst-3560 el cual esta distribuido de tal forma que un segmento de puertos pertenece a un proveedor y otro segmento al otro teniendo con esto lo  denominado DMZ (Zona desmilitarizada) de allí se realiza la conexión a través de ip privadas hacia el SwitchCore Cisco donde adicionalmente llegan los diferentes servidores, este Switch posee una estructura que permite obtener una red con alta capacidad, funcionalidad y contando con un rendimiento excelente, adicionalmente se cuentan con diferentes cuartos de cableado distribuidos con  Switch Cisco Catalyst-3560 y Switch Cisco Catalyst-3750 para dar red a las diferentes oficinas, igualmente se cuentan con  siete servidores, de los cuales vamos a describir cada uno de ellos.



Un servidor de recuperación y respaldo el cual esta configurado en un segmento de direcciones IP Internas y posee los aplicativos como Data Protector y la solución de Arcserver, este servidor esta constituido para realizar los Backup a las bases de datos Lotus Notes, servidores de archivos o File and Print y el resto de los equipos para tener la data en caso de desastre.



Un servidor de correo en este caso Lotus Notes el cual da servicios a todos los usuarios de la intranet.



Servidores Proxy el cual da servicio de Internet a los usuarios finales, configurando con un servidor apache que recibe las peticiones http de los usuarios  gestionando la salida a Internet mediante el firewall, esto a través de las configuraciones NAT tanto en este equipo como en el  Firewall  y el envió de los paquetes en ambos servidores Proxy y firewall.



Con la utilización de un Proxy-cache, se optimiza la navegación a los sites web, proporcionando acceso rápido a las paginas que son navegadas con frecuencia.



Un servidor de dominio en donde esta configurado el directorio activo de la empresa con sus respectivos accesos a cada una de las carpetas colocadas en la intranet.



Un servidor Web en el cual esta configurado el Hosting de la empresa y el SharePoint como herramienta de aplicaciones.



Un servidor de conexión VPN con conexión entre el router, este servidor presta servicios a los usuarios que se encuentran fuera de la empresa que con dispositivos móviles como computadores portatiles pueden conectarse a la intranet.



 Firewall para protección de los accesos y datos a la intranet  llevando todos los eventos que nos permiten distinguir los diferentes sucesos presentados.



Podemos destacar es este diagrama como punto importante para completar un ambiente de alta disponibilidad que provee de servicio a usuarios de Internet y vpn, se  colocan un firewall por cada enlace y dos servidores Proxy, en donde, mediante software de balanceadores de carga, despachará la petición http al servidor proxy que tenga menos uso de dicho enlace.



De esta forma la empresa dentro de la intranet podrá proporcionar a los usuarios un servicio ininterrumpido.



Las mejores prácticas dicen que también se puede tener un doble anillo de seguridad en lo relacionado a los firewall, así se poseen dos segmentos de servicios, aislados con lo denominado DMZ (Zona desmilitarizada)
