Arq. Inés Moisset de Espanes

Arq. Omar Paris

Facultad de Arquitectura, Urbanismo y Diseño, Universidad Nacional de Córdoba, Argentina.

Domicilio:Bedoya 320 6º B, Alta Cordoba, 5000 Córdoba –

Teléfono: 0351 – 4744622 Fax: 0351-4714332

E.mail: [email protected] - [email protected]

La comprensión de nuevas geometrías permite observar de otra manera la realidad existente. Los conceptos de trama y tejido son examinados bajo la óptica de la geometría fractal. Esto se hace a través de una experiencia didáctica con alumnos de un Laboratorio-Taller de la Cátedra de Arquitectura IV A de la Facultad de Arquitectura, Urbanismo y Diseño, UNC.

Los objetivos propuestos son:

Diseñar la arquitectura nueva en relación a su contexto de inserción

Explorar este contexto en relación a los nuevos conceptos de forma

Descubrir procesos metodológicos que permitan la traducción de estos conceptos a la arquitectura urbana.

Determinar las tensiones creativas entre las ideas contenidas en el orden fractal y el orden propuesto por el lugar.

Explorar las posibilidades proyectuales de los nuevos conceptos de forma para la estructuración del tejido urbano.

Comprender el orden fractal como una herramienta que permite la traducción de las ideas a la forma compleja.

Los fractales (figura compuestas por una curva infinita en una superficie finita, con un número no entero de dimensiones), tienen la capacidad de producir figuras sumamente complejas a partir de operaciones simples. Esta operación se denomina iteración y produce la característica más importante a nivel morfológico de estas formas, la autosemejanza. La forma de la curva fractal se repite a sí misma a escalas más y más pequeñas conteniendo infinitas copias de sí misma. Algo similar ocurre en la ciudad con los órdenes de tejido, trama, manzanas y parcelas y subdivisiones internas. La superposición de las distintas escalas de órdenes simples produce un paisaje complejo. A partir del descubrimiento de las preexistencias de estructuras fractales en el tejido urbano se desarrolla la investigación. La utilización de estas líneas preexistentes a las cuales se les aplica un proceso de fractalización asegura la correcta inserción del objeto en su contexto.

La hipótesis de partida es que estos nuevos órdenes nos permitirán expresar la complejidad de las metrópolis actuales. Serían los instrumentos adecuados para operar en ellas y nos aportarían claves para su lectura y compresión. La redefinición de estos conceptos nos ayudará a plantear líneas para el futuro de la forma arquitectónica y urbana.

DATOS DE LOS AUTORES: ARQ. INÉS MOISSET DE ESPANES, ARQ. OMAR PARIS

INSTITUCIÓN: CÁTEDRA DE ARQUITECTURA IV A, FACULTAD DE ARQUITECTURA, URBANISMO Y DISEÑO, UNIVERSIDAD NACIONAL DE CÓRDOBA, ARGENTINA.

DOMICILIO:

BEDOYA 320 6º B, ALTA CORDOBA, 5000 CÓRDOBA –

TE. 0351 – 4744622 - FAX. 0351-4714332

e-mail: [email protected] - [email protected]

INTRODUCCIÓN

La comprensión de nuevas geometrías permite observar de otra manera la realidad existente. Los conceptos de trama y tejido son examinados bajo la óptica de la geometría fractal. Esto se hace a través de una experiencia didáctica con alumnos de un Laboratorio-Taller de la Cátedra de Arquitectura IV A de la Facultad de Arquitectura, Urbanismo y Diseño de la U.N.C.(1999)

Tradicionalmente nos hemos servido de formas euclidianas (círculos, cuadrados, triángulos) para reproducir las formas de los paisajes. Era un procedimiento que tendía a generalizar y a idealizar el mundo natural. La geometría fractal nos acerca a la infinita sutileza de la naturaleza. (Briggs, 1993).

Los fractales (figuras compuestas por una curva infinita en una superficie finita, con un número no entero de dimensiones), tienen la capacidad de producir figuras sumamente complejas a partir de operaciones simples. Esta operación se denomina iteración y produce la característica más importante a nivel morfológico: la autosemejanza. La forma de la curva fractal se repite a sí misma a escalas más y más pequeñas conteniendo infinitas copias de sí misma. Algo similar ocurre en la ciudad con los órdenes de tejido, trama, manzanas y parcelas y subdivisiones internas. La superposición de las distintas escalas de órdenes simples produce un paisaje complejo. A partir del descubrimiento de las preexistencias de estructuras fractales en el tejido urbano se desarrolla la investigación.

El lugar contiene rasgos: trazados de calles, plazas, fraccionamiento de la tierra, curvas de nivel, árboles, etc. Estos datos representan un importante sistema de referencias y de condicionantes en el proyecto. Si observamos estos "datos" que están latentes en el lugar tendremos las primeras herramientas para comenzar el diseño.

La ciudad es un organismo complejo dotado de capacidad autoorganizativa. Afirmar que un conjunto de fenómenos tiene un carácter complejo no quiere decir necesariamente que estos procedan según leyes que no tengan la posibilidad de ser conocidas. La aparente indescifrabilidad podría encerrar un orden oculto para cuya comprensión son requeridos instrumentos analíticos nuevos y especializados. La geometría fractal en cuanto intérprete de la complejidad, puede ser capaz de descifrar el orden oculto. Ella puede constituir, por lo tanto, una poderosa ayuda para la proyectación de la ciudad.

La geometría fractal abre una ventana a un universo explorable en un modo sorprendentemente diverso y a una infinidad de escalas, y por ello también a la escala de la ciudad entendida como organismo evolutivo. Desde este punto de vista la construcción de una "geografía fractal de la ciudad" es la premisa indispensable para una eficaz elaboración proyectual que contemple la memoria histórica.

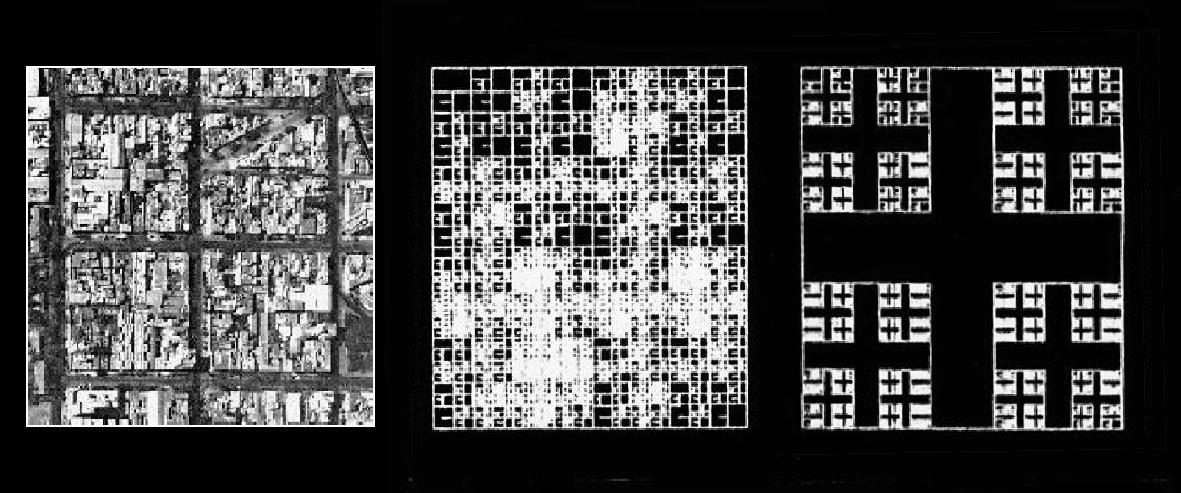

Descubrimos la existencia de un orden fractal subyacente en la ciudad, generado por el trazado en damero, modelo impuesto por la conquista española. Las sucesivas subdivisiones de la manzanas, parcelas y el uso del suelo, determinan involuntaria pero sistemáticamente la generación de un orden fractal. El fundamento de la recomposición de la ciudad debe consistir en la recuperación de la idea de este tejido. (gráfico 1)

Las experiencias de proyectación realizadas hasta ahora presentan un límite que consiste en la excesiva rigidez de los criterios, que se traduce en reglas de modulación del espacio demasiado constrictivas. Tales reglas tradicionales, han demostrado una incapacidad para adaptarse y evolucionar con la mutación de las circunstancias. La modulación compleja del espacio, que se explora en la siguiente investigación, parece ser un elemento imprescindible para el desarrollo de un sistema vital de relaciones urbanas.

OBJETIVOS:

• Verificar las potencialidades de aplicación de los nuevos conceptos de forma en dos niveles diversos pero complementarios: el de la descripción de las morfologías urbanas complejas y el de la operación compositiva y proyectual.
• Diseñar la arquitectura nueva en relación a su contexto de inserción. Explorar este contexto en su relación con la geometría fractal.
• Descubrir procesos metodológicos que permitan la traducción de estos conceptos a la arquitectura urbana.
• Determinar las tensiones creativas entre las ideas contenidas en el orden fractal y el orden propuesto por el lugar.
• Explorar las posibilidades proyectuales de los nuevos conceptos de forma para la estructuración del tejido urbano.
• Comprender el orden fractal como una herramienta que permite la traducción de las ideas a la forma compleja.

HIPOTESIS:

El estudio de nuevos órdenes nos permitirá expresar la complejidad de las metrópolis actuales. Serían los instrumentos adecuados para operar en ellas y nos aportarían claves para su lectura y compresión. La redefinición de estos conceptos nos ayudará a plantear líneas para el futuro de la forma arquitectónica y urbana.

La armoniosa inserción del objeto en su contexto integrando un conjunto con la edificación del sector está asegurado por la utilización de líneas preexistentes provenientes del lugar a las cuales se les aplica un proceso de fractalización.

ACTIVIDADES REALIZADAS

Conceptualización del tema

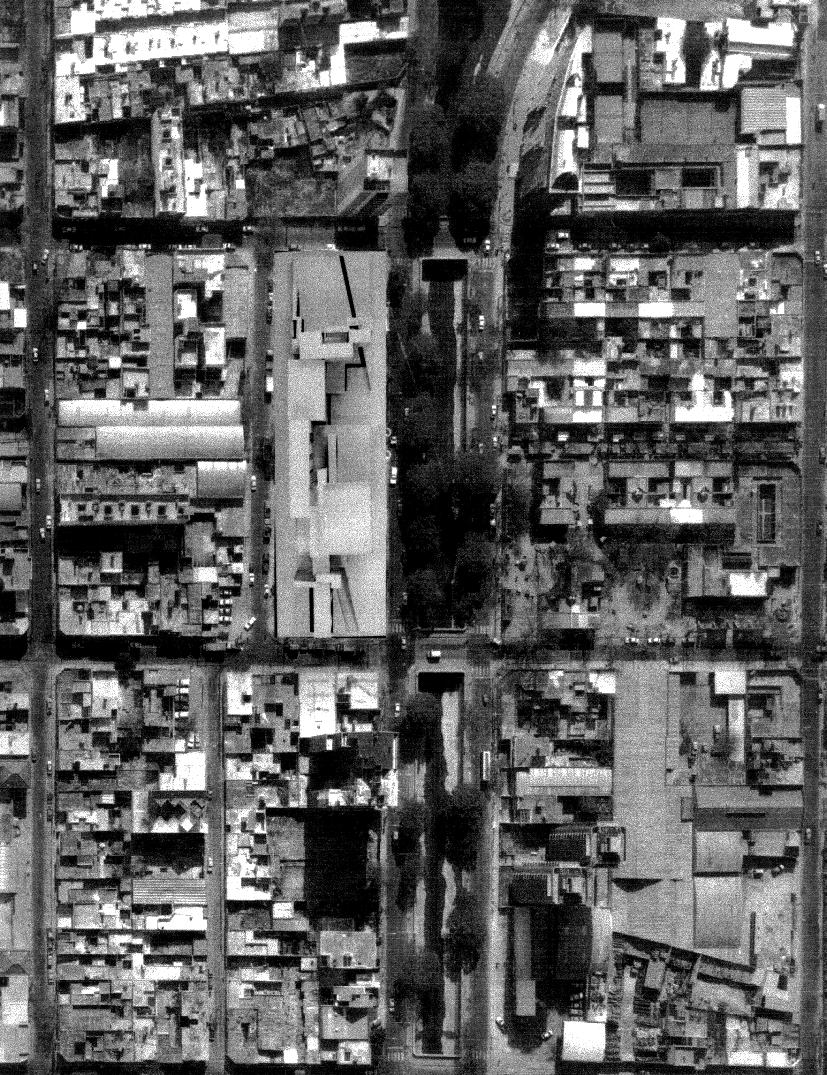

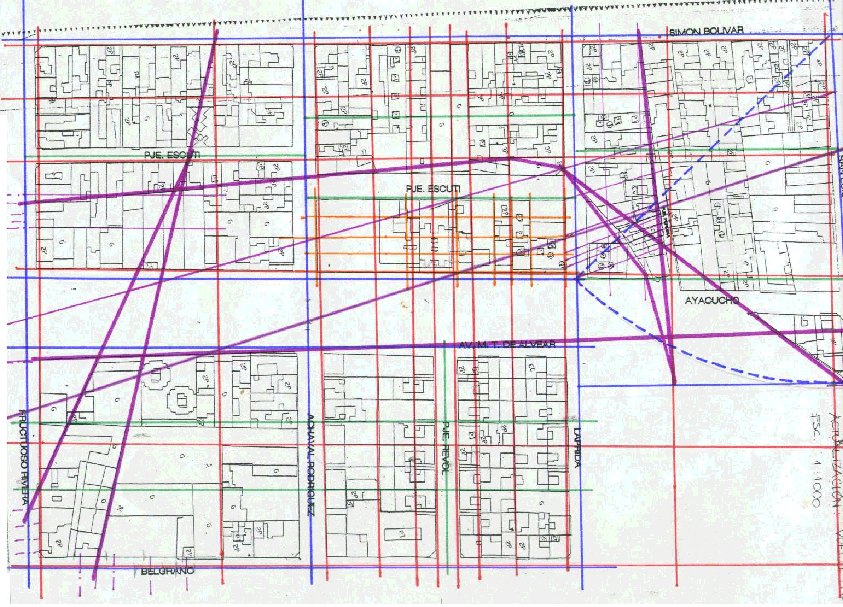

Operaciones de lectura urbana (gráfico 2)

2.1. Reconocimiento del orden y tejido urbano del área y su incidencia en el sitio:

• • trazado de vías principales
  • trazado de vías secundarias.
  • barreras
  • límites
  • nodos o hitos

2.2. Estudio dentro del sector

• • uso del suelo
  • ocupación edilicia ( llenos y vacíos urbanos)
  • sistema parcelarios

2.3. Estudio del sitio

• • ordenes geométricos internos
  • tensiones
  • ejes

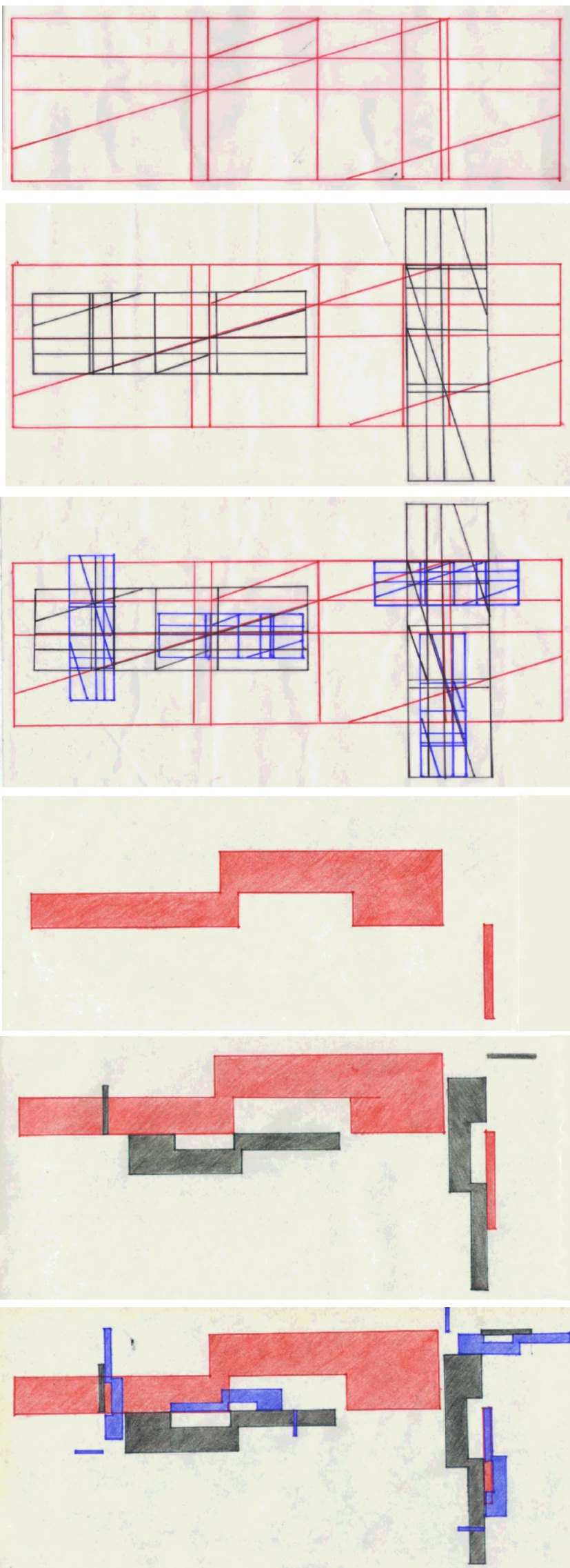

Operaciones con el trazado regulador. (gráfico 3)

3.1. Generación del fractal a partir de una serie de operaciones morfológicas:

• • Conformación de una figura básica o iniciador
  • Definición de operaciones generadoras que conducen el proceso de iteración.
  • Desarrollo de la secuencia de iteración mediante una regla de transformaciones sucesivas aplicadas un número específico de veces.

3.2. Una vez realizada la fractalización de la trama, se procede al diseño de una figura simple.

3.3. Repetición sucesiva de dicha figura según la regla propuesta por la fractalización de la trama, dando por resultado un fractal que será la base del objeto arquitectónico propuesto.

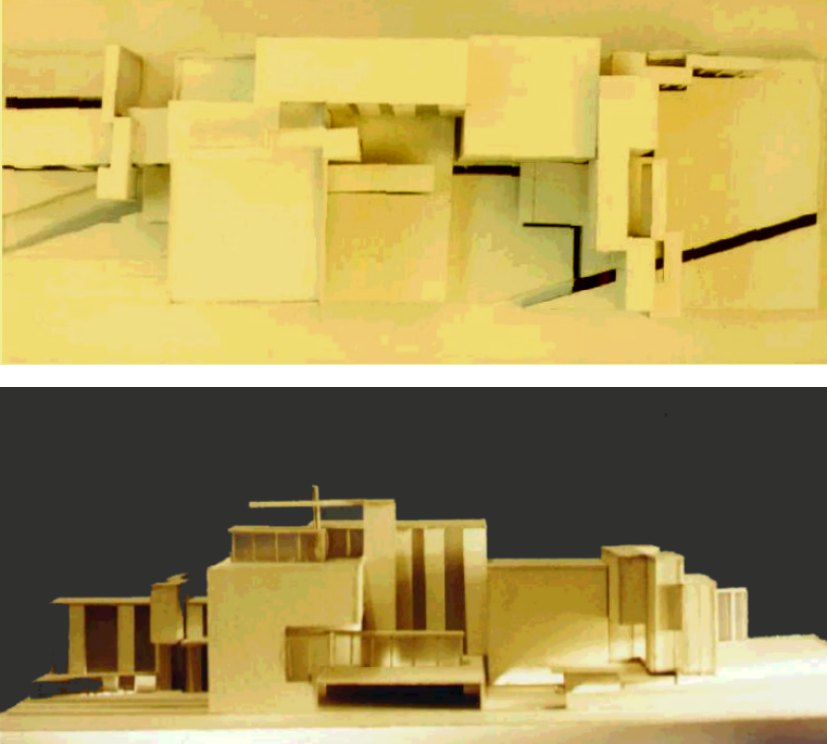

Operaciones proyectuales (gráfico 4)

4.1. Trabajo de la base mediante desniveles reconociendo líneas en el sector que favorezcan la lectura de un todo incorporando edificios significativos existentes del entorno a la propuesta.

4.2. Trabajar la tridimensión. La materialización del objeto se resuelve trabajando los fractales en diferentes alturas, creando recorridos en los que se incorporan los edificios significativos existentes a la propuesta.



Extracción de conclusiones (gráfico 5)

Verificación de la inserción armónica del objeto en el entorno y de su aporte a la continuidad del tejido.





CONCLUSIONES

El orden fractal con sus posibilidades de complejidad y superposición nos permite la expresión de nuevas ideas arquitectónicas. El aporte de la geometría fractal como instrumento generador otorga a la arquitectura el poder de expresar simultáneamente dos estados aparentemente contradictorios: formas ordenadas y complejidad orgánica.

Gracias a su capacidad de traducir morfológicamente la mecánica de la auto organización, la geometría fractal se constituye en un importante instrumento para la comprensión de las propiedades formales y funcionales de los tejidos urbanos y puede además convertirse en un importante auxilio proyectual para la investigación de nuevas modulaciones complejas del espacio.

La utilización de procesos proyectuales que nacen de la lectura del lugar a partir de la consideración de la geometría fractal determina la identidad del objeto arquitectónico dentro de un esquema completo e integrado a nivel urbano.

A través de operaciones de la lectura urbana y la múltiple visión en la aplicación de operaciones proyectuales, es posible construir formas con una estructura de referencia a través de la cual sea posible orientarse e identificarse con ella.

Se puede entonces imaginar nuevas y creativas formas de mediación entre las razones del orden proyectado y aquellas de los procesos urbanos reales en sus dimensiones históricas: proyectar quiere decir anticipar, apropiarse de paradigmas que harán disponible el mundo. Quiere decir elaborar modelos de dominio de la realidad y de producción del futuro.

BIBLIOGRAFÍA:

Briggs, John. L`estetica del caos. Red Edizioni. Como 1993.

Moisset, Inés. Complejidad, Fractales, Arquitectura. Quaderns 220. Barcelona 1999.

Paris, Omar. El medio ambiente y la cultura finisecular. Tesis de Maestría en Diseño Arquitectónico y Urbano. U.N.C. 1999. Inédito.
