| Prospecci�n |

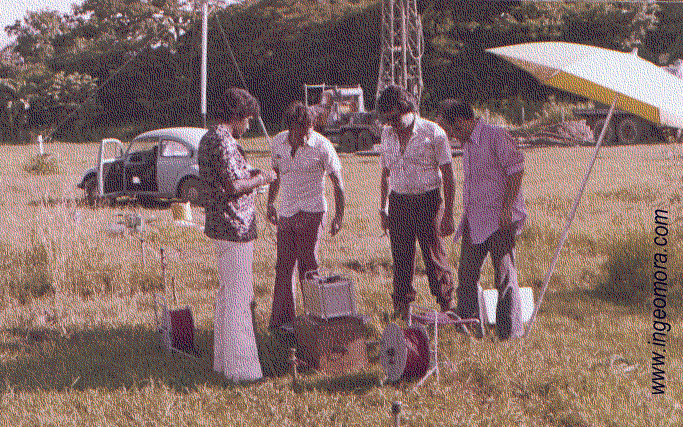

| En estas fotos podemos ver equipos para levantamiento geoel�ctrico, Sondeos El�ctricos Verticales |
 |
| Componentes: Voltimetro, Amperimetro, Unidad Trasmisora, Planta o fuente de poder Cables y carretos, Electrodos, Accesorios: mandarria, cables, sombrillas |
 |
| Equipo Se utiliza un equipo de resistividades marca ABEM, modelo DC TERRAMETER integrado por una unidad transmisora y otra receptora. La unidad transmisora consta de una fuerte de energ�a de 12 volt, y su salida de corriente var�a entre 10 mA. Y 150 mA. La unidad receptora permite leer en diferentes escalas, que van desde 0.1 mV, hasta 500 mV, esta unidad tiene incorporado un sistema que permite la eliminaci�n del potencial espont�neo, provenientes de todas aquellas corrientes perturbadoras, ya sean naturales o artificiales. Medici�n en el campo El estudio se inici� fijando en el terreno tres (3) puntos seleccionado como centro del dispositivo, a partir de este punto se orienta el sentido del sondeo , luego se extende una cinta m�trica o cuerdas con se�ales numeradas, que indiquen las sucesivas posiciones de electrodos, una vez colocados los electrodos correspondientes a la primera estaci�n y anotada toda la informaci�n b�sica en la hoja de campo, se anulan las tensiones par�sitas que pudieran estar presentes en los electrodos de potencial (M y N) e inmediatamente se cierra el c�rculo de emisi�n, anotando los valores de voltaje e intensidad que corresponden a esta primera estaci�n; para las pr�ximas estaciones se desplazan los electrodos de corriente A y B a las posiciones previamente fijadas. Con los datos medidos en cada observaci�n, podemos calcular la resistividad aparente ( r a ) de la masa del subsuelo recorrida por la corriente, seg�n la f�rmula: r a = p * V/ I *{( AM * AN) / MN } � r a = 2 p * V/ I * ( l 2 / a - a /4 ) r a = K * V / I Donde: K = p*{( AM * AN) / MN } Factor geom�trico o coeficiente num�rico que depende de la configuraci�n de los electrodos. Una vez calculados los valores de resistividad aparente, se elaboran las curvas correspondientes, que se obtiene al graficar en coordenadas bilogar�tmicas (m�dulo 62.5 mm) los valores de resistividad aparente, versus la mitad de los electrodos de corriente. Estas curvas as� obtenidas permitir�n los c�lculos de resistividades verdaderas, litolog�a y espesores de los materiales atravesados por la corriente el�ctrica, los cuales se presenta en las gr�ficas anexas. |
| Metodo de Resistividades Electricas |
| Metodolog�a En la exploraci�n geof�sica se emplea el m�todo el�ctrico de resistividades, en su modalidad de Sondeo El�ctrico Vertical, con una distribuci�n de electrodos correspondiente al dispositivo SCHLUMBERGER. Con este dispositivo, al ir expandiendo sucesivamente los electrodos de corriente (A y B) se va obteniendo informaci�n de estratos cada vez m�s profundos. Las curvas de S.E.V: se dibujaron en papel bilogar�tmico, con m�dulo 62.5 mm. la representaci�n gr�fica de la resistividad aparente, contra la separaci�n de electrodos de corriente AB/2, permite la obtenci�n de una curva de Sondeo El�ctrico Vertical la cual puede ser interpretada por diferentes m�todos, logr�ndose as� la informaci�n final requerida. |
 |
