NOTA: Se hace pública la originalidad de esta sección, la cual trata de una especie de traducción de la página propiedad de CISCO SYSTEMS INC. , sitio del que se ha obtenido la más valiosa información. Hoy ozamos presentar esta misma en nuestra lengua natal; motivado por la simple razón de contar con escasa información en castellano referente al tema (al menos hasta el 2002) en la red mundial.
Las redes AppleTalk son colocadas jerárquicamente. Cuatro componentes básicos forman la base de una red AppleTalk

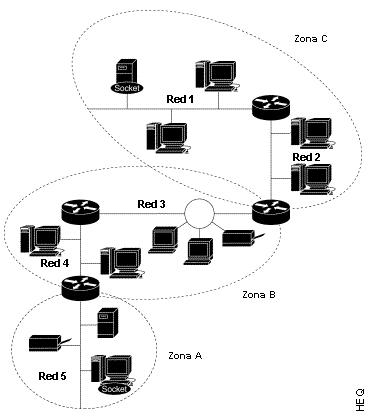

Figura 1. Organización jerárquica de una inter-red AppleTalk.
Socket
Un socket de AppleTalk es una única, localización direccionable en un nodo (de Apple Talk). Es el punto lógico en el cual la capa superior de Apple Talk realiza procesos de software e interactúa con el DDP (visto más adelante) de la capa de red. Estos procesos, son conocidos como sockets clients. Los sockets clients poseen uno o más sockets, que son utilizados para el envío y la recepción de datagramas. Los sockets pueden ser asignados estáticamente o dinámicamente. Los sockets asignados estáticamente son reservados para el uso de ciertos protocolos u otros procesos. Los sockets asignados dinámicamente son asignados por el DDP para los sockets clients que lo soliciten. Un nodo de AppleTalk puede contener hasta 254 sockets diferentes.
Figura 2. Los socket client utilizan socket para enviar y recibir datagramas.
Nodos
Un nodo es un dispositivo que está conectado a la red (computadora macentosh, un impresor, una PC, un ruteador, o cualquier dispositivo similar). Dentro de cada nodo de AppleTalk existen numerosos procesos a nivel de software llamados sockets. Como se mencionó anteriormente, la función que tinen estos sockets es la identificación de un proceso que se esté ejecutando en un dispositivo. Cada nodo en AppleTalk corresponde a una sola red y a una zona específica.
Redes
Una red de AppleTalk consiste en un solo cable lógico y múltiples nodos conectados. Este cable lógico está compuesto de un solo cable físico o de múltiples cables físicos interconectados usando bridges (puentes) o routers (rutedores).

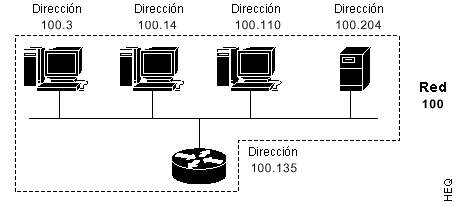

Figura 3. A una red AppleTalk de Corta Extensión se le asignada un sólo número de red.

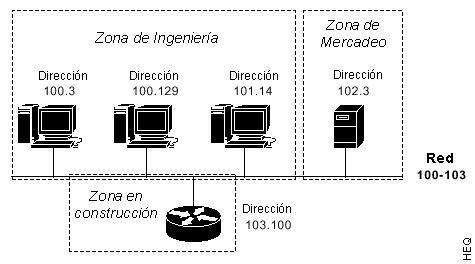

Figura 4. A una red AppleTalk Extendida se le pueden asignar múltiples números de red.
Zonas
Una zona de AppleTalk es un grupo lógico de nodos o de redes que se definen cuando el administrador de la red configura la red. Los nodos o las redes no necesitan estar físicamente inmediatos para pertenecer a la misma zona.

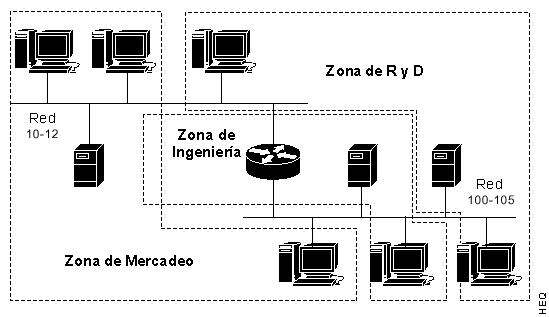

Figura 5. Para formar una Zona AppleTalk los nodos o las redes no necesitan estar físicamente contiguas.
"Se comete un error, y no corregirlo es cometer otro error"
Confucio |
CAPAS: FÍSICA Y ENLACE DE DATOS
Las cuatro aplicaciones principales de acceso al medio que existen en los protocolos AppleTalk son:
Estas aplicaciones de la capa de enlace de datos realizan la traducción de direcciones y otras funciones que permiten a los usuarios de los protocolos AppleTalk comunicarse a través de interfaces de estándares industriales existentes, como son el IEEE 802.3 (usando EtherTalk), el Token Ring/IEEE 802.5 (usando TokenTalk), y el FDDI (usando FDDITalk). Además, AppleTalk lleva a cabo su propia implementación de interface de red, conocida como LocalTalk.

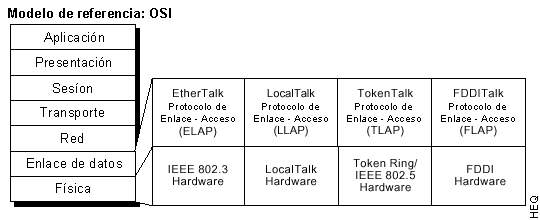

Figura 6. Acceso al medio de AppleTalk, comparado con las dos capas más bajas del modelo OSI, como referencia.
EtherTalk, TokenTalk y FDDITalk
Las extensiones EtherTalk, TokenTalk y FDDITalk pertenecen a la capa de enlace de datos y habilitan a los protocolo Apple Talk para operar sobre un estandard implementado, IEEE 802.3, IEEE 802.5/Token Ring y ANSI FDDI correspondientemente. Las redes EtherTalk, Token Talk y FDDITalk están organizadas exactamente como los estándares anteriormente mencionados, soportando las mismas velocidades y longitudes de segmento, así como el mismo número de nodos activos. Esto le permite a AppleTalk desplegarse sobre cualquiera de las miles de redes basadas en Ethernet, Token Ring y FDDI que existen hoy en día. La comunicación entre los protocolos de las capas superiores de la arquitectura AppleTalk y estos estándares es manejada por su propio protocolo de Enlace de Datos.
Estos protocolos Link Access o de Enlace-Acceso manejan la interacción entre los protocolos de AppleTalk y sus correspondientes estándares de la capa de enlace de datos. Las capas superiores no reconocen las direcciones de hardware de estos estándares, así que los protocolos ELAP, TLAP, FLAP usan las tablas de mapeo de direcciones (AMT, Adress-Mapping Table) mantenidas por el Protocolo de Resolución de Direcciones (AARP, Apple Talk Adress-Resolution Protocol) para direccionar las transmisiones apropiadamente.
LocalTalk
LocalTalk el cual es una implementación propietaria de la capa de enlace de datos desarrollada por "Apple Computer" para sus protocolos AppleTalk, fue diseñada como una solución de red rentable para conectar grupos de computadoras a nivel local. El hardware de LocalTalk es construido típicamente con productos Apple los cuales son fácilmente conectados con un cableado barato de par-trenzado. Las redes LocalTalk están organizadas en un topología de bus en la que todos los medios o dispositivos están conectados en serie, unos con otros. Los segmentos de red son limitados a 300 metros con un máximo de 32 nodos activos, y múiltiples redes LocalTalk también pueden ser interconectadas usando ruteadores o algún otro dispositivo intermedio similar. La comunicación entre el protocolo de la capa de enlace de datos LocalTalk y los protocolos de la capa superior es realizada por el LocalTalk Link-Access Protocol (LLAP).
El LocalTalk Link-Access Protocol (LLAP) es el protocolo de acceso al medio usado en redes LocalTalk para proporcionar un mejor esfuerzo y una entrega de frames libres de error entre los nodos. Esto no significa que la entrega de datagramas sea garantizada por el LLAP; esa tarea es realizada por protocolos de la capa superior en la arquitectura AppleTalk. El LLAP es responsable de regular el acceso de los nodos a los medios físicos de comunicación y de la adquisición dinámica de las direcciones de los nodos.
El LLAP lleva a cabo el esquema de acceso al medio conocido como: carrier-sense multiple access / collision avoidance (CSMA/CA), con el que los nodos verifican el canal para ver si está en uso. El canal de transmisión debe de estar ocioso por cierto período al azar de tiempo antes de que un nodo pueda empezar a transmitir datos. El LLAP utiliza datos de intercambio conocidos como "handshake" (apretón de manos) para evitar colisiones (es decir, transmisiones simultáneas de dos o más nodos). Un handshake exitoso entre dos nodos efectivamente reserva el canal para su uso. Si dos nodos transmiten un handshake simultáneamente, estos chocaran. En este caso, se dañan ambas transmisiones, causando que los paquetes sean desechados. El intercambio de handshake ya no se completa, y los nodos emisores infieren el acaecimiento de una colisión. Cuando esto suceda, el dispositivo permanecerá ocioso por un periodo al azar de tiempo y hasta entonces reintentará su transmisión.
El LLAP adquiere en la capa de enlace de datos la dirección del nodo dinámicamente. El proceso permite asignar una única dirección sin que se le asigne permanentemente la dirección al nodo. Cuando un nodo empieza a funcionar, el LLAP asigna al nodo un identificador escogido al azar (nodo ID). La singularidad de este ID es determinada por la transmisión de un paquete especial que contiene esta dirección aleatoria escogida. Si el nodo recibe una contestación de este paquete, significa que el ID del nodo no es único. Al nodo por consiguiente se le asigna otro ID aleatorio y se mandará otro paquete con la dirección de este nodo hasta que no reciba una contestación. Si el nodo no recibe una contestación a la primera pregunta, este hará varios esfuerzos subsecuentes. Si no hay todavía ninguna contestación en estos intentos, el ID del nodo es considerado único, y el nodo usa este ID como su dirección de enlace.
AppleTalk utiliza direcciones para identificar y localizar dispositivos en una red de una manera similar al utilizado por otros protocolos comunes como TCP/IP e IPX. Estas direcciones son asignadas dinámicamente y están compuestas de tres elementos:
Las direcciones de AppleTalk normalmente están escritas como valores decimales separados por un punto. Por ejemplo, 10.1.50 significa Red 10, Nodo 1, Socket 50. También como 10.1, socket 50.

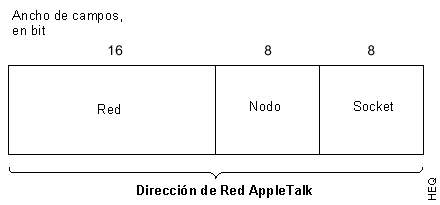

Figura 7. Una dirección de red AppleTalk, está constituida de tres números distintivos.
Protocolo de Resolución de Direcciones de Apple Talk (AARP)
El AppleTalk Address-Resolution Protocol (AARP), en inglés, es un protocolo de la capa de red en los protocolos AppleTalk que asocia las direcciones de red (de AppleTalk) con las direcciones de hardware. Cuando un protocolo de AppleTalk tiene datos que transmitir, por ejemplo, este especifica la dirección de red del destino. Este es el trabajo del AARP encontrar las direcciones del hardware que está asociada con el dispositivo que usa esa dirección de red.
AARP utiliza un proceso llamado request-response (demanda-respuesta) para aprenderse las direcciones de hardware de otros nodos de la red. Como AARP es un protocolo de media dependencia, el método utilizado para obtener una dirección de hardware de un nodo varía dependiendo de la implementación de la capa de enlace de datos.
Protocolo de Entrega de Datagramas (DDP)
El Datagram Delivery Protocol (DDP), en inglés, se encuentra en la capa de red primaria del protocolo de enrutamiento del conjuto de protocolos AppleTalk que provee un mejor esfuerzo en los servicios de conexiones de datagramas entre los sockets de AppleTalk. Así como con los protocolos TCP, ningún circuito virtual ni conexión es establecida entre dos dispositivos. La función de garantizar la entrega en cambio es manejada por protocolos de la capa superior de los prtotocolos AppleTalk.
El DDP guarda el rango de cable de la red local y la dirección de red del router adjunto a la red local en cada nodo AppleTalk. Además de esta información, los routers AppleTalk deben guardar una tabla de asignación o enrutado usando el Protocolo de Mantenimiento de Tabla de Asignación (RTMP).
