ANTENAS

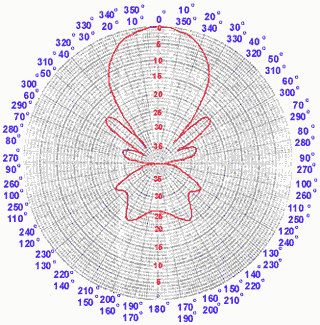

Es un diagrama polar que representa las intensidades de los campos o las densidades de potencia en varias posiciones angulares en relación con una antena. Si el patrón de radiación se traza en términos de la intensidad del campo eléctrico (E) o de la densidad de potencia (P), se llama patrón de radiación absoluto. Si se traza la intensidad del campo o la densidad de potencia en relación al valor en un punto de referencia, se llama patrón de radiación relativa. El patrón se traza sobre papel con coordenadas polares con la línea gruesa sólida representando los puntos de igual densidad de potencia
Impedancia
Guia Ondas u Onda Reflejada
Cuando una onda electromagnetica encuentra un cambio en el medio en que
se propaga (cambio de material, o de condiciones de frontera), una porcion de la energía que viaja con ella es reflejada. Tal es el caso de la energíaque viaja por una guía de onda, que al llegar al final de la guía encuentra
cambios en el entorno en que viajaba y produce una onda reflejada; misma que se propaga dentro de la guía, pero en sentido contrario.Cuando ocurre un reflejo al final de una guía de onda, dentro de la guía
coexisten dos ondas electromagneticas: una que se propaga de la fuente a la carga y otra que es producto de la reflexion. La suma de las dos ondas electromagnéticas produce una ONDA ESTACIONARIA.Ancho de banda
hasta SWR menor que 2:1
Directividad
Ganacia
Ancho del haz
El ancho del haz de la antena es sólo la separación angular entre los dos puntos de media potencia (-3dB) en el lóbulo principal principal del patrón de radiación del plano de la antena, por lo general tomando en uno de los planos "principales". El ancho del haz para una antena cuyo patrón de radiación se muestra en la figura, es el ángulo formado entre los puntos A, X y B ( ángulo q ). Los puntos A y B son los puntos de media potencia (la densidad de potencia en estos puntos es la mitad de lo que es, una distancia igual de la antena en la dirección de la máxima radiación). El ancho de haz de la antena se llama ancho de haz de -3dB o ancho de haz de media potencia.
