2.1 Direcciones IP

La dirección IP es el identificador de cada host dentro de su red de redes. Cada host conectado a una red tiene una dirección IP asignada, la cual debe ser distinta a todas las demás direcciones que estén vigentes en ese momento en el conjunto de redes visibles por el host. En el caso de Internet, no puede haber dos ordenadores con 2 direcciones IP (públicas) iguales. Pero sí podríamos tener dos ordenadores con la misma dirección IP siempre y cuando pertenezcan a redes independientes entre sí (sin ningún camino posible que las comunique).

Las direcciones IP se clasifican en:

• Direcciones IP públicas. Son visibles en todo Internet. Un ordenador con una IP pública es accesible (visible) desde cualquier otro ordenador conectado a Internet. Para conectarse a Internet es necesario tener una dirección IP pública.

• Direcciones IP privadas (reservadas). Son visibles únicamente por otros hosts de su propia red o de otras redes privadas interconectadas por routers. Se utilizan en las empresas para los puestos de trabajo. Los ordenadores con direcciones IP privadas pueden salir a Internet por medio de un router (o proxy) que tenga una IP pública. Sin embargo, desde Internet no se puede acceder a ordenadores con direcciones IP privadas.

A su vez, las direcciones IP pueden ser:

• Direcciones IP estáticas (fijas). Un host que se conecte a la red con dirección IP estática siempre lo hará con una misma IP. Las direcciones IP públicas estáticas son las que utilizan los servidores de Internet con objeto de que estén siempre localizables por los usuarios de Internet. Estas direcciones hay que contratarlas.

• Direcciones IP dinámicas. Un host que se conecte a la red mediante dirección IP dinámica, cada vez lo hará con una dirección IP distinta. Las direcciones IP públicas dinámicas son las que se utilizan en las conexiones a Internet mediante un módem. Los proveedores de Internet utilizan direcciones IP dinámicas debido a que tienen más clientes que direcciones IP (es muy improbable que todos se conecten a la vez).

Las direcciones IP están formadas por 4 bytes (32 bits). Se suelen representar de la forma a.b.c.d donde cada una de estas letras es un número comprendido entre el 0 y el 255. Por ejemplo la dirección IP del servidor de IBM (www.ibm.com) es 129.42.18.99.

Las direcciones IP también se pueden representar en hexadecimal, desde la 00.00.00.00 hasta la FF.FF.FF.FF o en binario, desde la 00000000.00000000.00000000.00000000 hasta la 11111111.11111111.11111111.11111111.

Las tres direcciones siguientes representan a la misma máquina (podemos utilizar la calculadora científica de Windows para realizar las conversiones).

(decimal) 128.10.2.30
(hexadecimal) 80.0A.02.1E
(binario) 10000000.00001010.00000010.00011110

¿Cuántas direcciones IP existen? Si calculamos 2 elevado a 32 obtenemos más de 4000 millones de direcciones distintas. Sin embargo, no todas las direcciones son válidas para asignarlas a hosts. Las direcciones IP no se encuentran aisladas en Internet, sino que pertenecen siempre a alguna red. Todas las máquinas conectadas a una misma red se caracterizan en que los primeros bits de sus direcciones son iguales. De esta forma, las direcciones se dividen conceptualmente en dos partes: el identificador de red y el identificador de host.

Dependiendo del número de hosts que se necesiten para cada red, las direcciones de Internet se han dividido en las clases primarias A, B y C. La clase D está formada por direcciones que identifican no a un host, sino a un grupo de ellos. Las direcciones de clase E no se pueden utilizar (están reservadas).

2.2 Direcciones IP especiales y reservadas

No todas las direcciones comprendidas entre la 0.0.0.0 y la 223.255.255.255 son válidas para un host: algunas de ellas tienen significados especiales. Las principales direcciones especiales se resumen en la siguiente tabla. Su interpretación depende del host desde el que se utilicen.


Difusión o broadcasting es el envío de un mensaje a todos los ordenadores que se encuentran en una red. La dirección de loopback (normalmente 127.0.0.1) se utiliza para comprobar que los protocolos TCP/IP están correctamente instalados en nuestro propio ordenador. Lo veremos más adelante, al estudiar el comando PING.

Las direcciones de redes siguientes se encuentran reservadas para su uso en redes privadas (intranets). Una dirección IP que pertenezca a una de estas redes se dice que es una dirección IP privada.


Intranet.-- Red privada que utiliza los protocolos TCP/IP. Puede tener salida a Internet o no. En el caso de tener salida a Internet, el direccionamiento IP permite que los hosts con direcciones IP privadas puedan salir a Internet pero impide el acceso a los hosts internos desde Internet. Dentro de una intranet se pueden configurar todos los servicios típicos de Internet (web, correo, mensajería instantánea, etc.) mediante la instalación de los correspondientes servidores. La idea es que las intranets son como "internets" en miniatura o lo que es lo mismo, Internet es una intranet pública gigantesca.

Extranet.-- Unión de dos o más intranets. Esta unión puede realizarse mediante líneas dedicadas (RDSI, X.25, frame relay, punto a punto, etc.) o a través de Internet.

Internet.-- La mayor red pública de redes TCP/IP.

Por ejemplo, si estamos construyendo una red privada con un número de ordenadores no superior a 254 podemos utilizar una red reservada de clase C. Al primer ordenador le podemos asignar la dirección 192.168.23.1, al segundo 192.168.23.2 y así sucesivamente hasta la 192.168.23.254. Como estamos utilizando direcciones reservadas, tenemos la garantía de que no habrá ninguna máquina conectada directamente a Internet con alguna de nuestras direcciones. De esta manera, no se producirán conflictos y desde cualquiera de nuestros ordenadores podremos acceder a la totalidad de los servidores de Internet (si utilizásemos en un ordenador de nuestra red una dirección de un servidor de Internet, nunca podríamos acceder a ese servidor).

2.3 Máscara de subred

Una máscara de subred es aquella dirección que enmascarando nuestra dirección IP, nos indica si otra dirección IP pertenece a nuestra subred o no.

La siguiente tabla muestra las máscaras de subred correspondientes a cada clase:


Si expresamos la máscara de subred de clase A en notación binaria, tenemos:

11111111.00000000.00000000.00000000

Los unos indican los bits de la dirección correspondientes a la red y los ceros, los correspondientes al host. Según la máscara anterior, el primer byte (8 bits) es la red y los tres siguientes (24 bits), el host. Por ejemplo, la dirección de clase A 35.120.73.5 pertenece a la red 35.0.0.0.

Supongamos una subred con máscara 255.255.0.0, en la que tenemos un ordenador con dirección 148.120.33.110. Si expresamos esta dirección y la de la máscara de subred en binario, tenemos:

148.120.33.110 10010100.01111000.00100001.01101110 (dirección de una máquina)
255.255.0.0    11111111.11111111.00000000.00000000 (dirección de su máscara de red)
148.120.0.0    10010100.01111000.00000000.00000000 (dirección de su subred)
               <------RED------> <------HOST----->

Al hacer el producto binario de las dos primeras direcciones (donde hay dos 1 en las mismas posiciones ponemos un 1 y en caso contrario, un 0) obtenemos la tercera.

Si hacemos lo mismo con otro ordenador, por ejemplo el 148.120.33.89, obtenemos la misma dirección de subred. Esto significa que ambas máquinas se encuentran en la misma subred (la subred 148.120.0.0).

148.120.33.89 10010100.01111000.00100001.01011001 (dirección de una máquina)
255.255.0.0   11111111.11111111.00000000.00000000 (dirección de su máscara de red)
148.120.0.0   10010100.01111000.00000000.00000000 (dirección de su subred)

En cambio, si tomamos la 148.115.89.3, observamos que no pertenece a la misma subred que las anteriores.

148.115.89.3   10010100.01110011.01011001.00000011 (dirección de una máquina)
255.255.0.0    11111111.11111111.00000000.00000000 (dirección de su máscara de red)
148.115.0.0    10010100.01110011.00000000.00000000 (dirección de su subred)

2.6 Protocolo ARP

Dentro de una misma red, las máquinas se comunican enviándose tramas físicas. Las tramas Ethernet contienen campos para las direcciones físicas de origen y destino (6 bytes cada una):

El problema que se nos plantea es cómo podemos conocer la dirección física de la máquina destino. El único dato que se indica en los datagramas es la dirección IP de destino. ¿Cómo se pueden entregar entonces estos datagramas? Necesitamos obtener la dirección física de un ordenador a partir de su dirección IP. Esta es justamente la misión del protocolo ARP (Address Resolution Protocol, protocolo de resolución de direcciones).

Nota: El protocolo ARP está definido en la RFC 826

Vamos a retomar el ejemplo introductorio de este Capítulo. El host A envía un datagrama con origen 192.168.0.10 y destino 10.10.0.7 (B). Como el host B se encuentra en una red distinta al host A, el datagrama tiene que atravesar el router 192.168.0.1 (R1). Se necesita conocer la dirección física de R1.

Es entonces cuando entra en funcionamiento el protocolo ARP: A envía un mensaje ARP a todas las máquinas de su red preguntando "¿Cuál es la dirección física de la máquina con dirección IP 192.168.0.1?". La máquina con dirección 192.168.0.1 (R1) advierte que la pregunta está dirigida a ella y responde a A con su dirección física (00-E0-4C-AB-9A-FF). Entonces A envía una trama física con origen 00-60-52-0B-B7-7D y destino 00-E0-4C-AB-9A-FF conteniendo el datagrama (origen 192.168.0.10 y destino 10.10.0.7). Al otro lado del router R2 se repite de nuevo el proceso para conocer la dirección física de B y entregar finalmente el datagrama a B. El mismo datagrama ha viajado en dos tramas físicas distintas, una para la red 1 y otra para la red 2.

Observemos que las preguntas ARP son de difusión (se envían a todas las máquinas). Estas preguntas llevan además la dirección IP y dirección física de la máquina que pregunta. La respuesta se envía directamente a la máquina que formuló la pregunta

Tabla ARP (caché ARP)

Cada ordenador almacena una tabla de direcciones direcciones físicas. Cada vez que formula una pregunta ARP y le responden, inserta una nueva entrada en su tabla. La primera vez que C envíe un mensaje a D tendrá que difundir previamente una pregunta ARP, tal como hemos visto. Sin embargo, las siguientes veces que C envíe mensajes a D ya no será necesario realizar nuevas preguntas puesto que C habrá almacenado en su tabla la dirección física de D. Sin embargo, para evitar incongruencias en la red debido a posibles cambios de direcciones IP o adaptadores de red, se asigna un tiempo de vida de cierto número de segundos a cada entrada de la tabla. Cuando se agote el tiempo de vida de una entrada, ésta será eliminada de la tabla.

Las tablas ARP reducen el tráfico de la red al evitar preguntas ARP innecesarias. Pensemos ahora en distintas maneras para mejorar el rendimiento de la red. Después de una pregunta ARP, el destino conoce las direcciones IP y física del origen. Por lo tanto, podría insertar la correspondiente entrada en su tabla. Pero no sólo eso, sino que todas las estaciones de la red escuchan la pregunta ARP: podrían insertar también las correspondientes entradas en sus tablas. Como es muy probable que otras máquinas se comuniquen en un futuro con la primera, habremos reducido así el tráfico de la red aumentando su rendimiento.

Esto que hemos explicado es para comunicar dos máquinas conectadas a la misma red. Si la otra máquina no estuviese conectada a la misma red, sería necesario atravesar uno o más routers hasta llegar al host destino. La máquina origen, si no la tiene en su tabla, formularía una pregunta ARP solicitando la dirección física del router  y le transferiría a éste el mensaje. Estos pasos se van repitiendo para cada red hasta llegar a la máquina destino.

3.1 Puertos

Un ordenador puede estar conectado con distintos servidores a la vez; por ejemplo, con un servidor de noticias y un servidor de correo. Para distinguir las distintas conexiones dentro de un mismo ordenador se utilizan los puertos.

Un puerto es un número de 16 bits, por lo que existen 65536 puertos en cada ordenador. Las aplicaciones utilizan estos puertos para recibir y transmitir mensajes.

Los números de puerto de las aplicaciones cliente son asignados dinámicamente y generalmente son superiores al 1024. Cuando una aplicación cliente quiere comunicarse con un servidor, busca un número de puerto libre y lo utiliza.

En cambio, las aplicaciones servidoras utilizan unos números de puerto prefijados: son los llamados puertos well-known (bien conocidos). Estos puertos están definidos en la RFC 1700 y se pueden consultar en http://www.ietf.org/rfc/rfc1700.txt. A continuación se enumeran los puertos well-known más usuales:

Los puertos tienen una memoria intermedia (buffer) situada entre los programas de aplicación y la red. De tal forma que las aplicaciones transmiten la información a los puertos. Aquí se va almacenando hasta que pueda enviarse por la red. Una vez que pueda transmitirse, la información irá llegando al puerto destino donde se irá guardando hasta que la aplicación esté preparada para recibirla.

Los dos protocolos principales de la capa de transporte son UDP y TCP. El primero ofrece una transferencias de mensajes no fiable y no orientada a conexión y el segundo, una transferencia fiable y orientada a conexión.

3.3 Protocolo TCP

El protocolo TCP (Transmission Control Protocol, protocolo de control de transmisión) está basado en IP que es no fiable y no orientado a conexión, y sin embargo es:

• Orientado a conexión. Es necesario establecer una conexión previa entre las dos máquinas antes de poder transmitir ningún dato. A través de esta conexión los datos llegarán siempre a la aplicación destino de forma ordenada y sin duplicados. Finalmente, es necesario cerrar la conexión.

• Fiable. La información que envía el emisor llega de forma correcta al destino.

El protocolo TCP permite una comunicación fiable entre dos aplicaciones. De esta forma, las aplicaciones que lo utilicen no tienen que preocuparse de la integridad de la información: dan por hecho que todo lo que reciben es correcto.

El flujo de datos entre una aplicación y otra viajan por un circuito virtual. Sabemos que los datagramas IP pueden seguir rutas distintas, dependiendo del estado de los encaminadores intermedios, para llegar a un mismo sitio. Esto significa que los datagramas IP que transportan los mensajes siguen rutas diferentes aunque el protocolo TCP logré la ilusión de que existe un único circuito por el que viajan todos los bytes uno detrás de otro (algo así como una tubería entre el origen y el destino). Para que esta comunicación pueda ser posible es necesario abrir previamente una conexión. Esta conexión garantiza que los todos los datos lleguen correctamente de forma ordenada y sin duplicados. La unidad de datos del protocolo es el byte, de tal forma que la aplicación origen envía bytes y la aplicación destino recibe estos bytes.

Sin embargo, cada byte no se envía inmediatamente después de ser generado por la aplicación, sino que se espera a que haya una cierta cantidad de bytes, se agrupan en un segmento y se envía el segmento completo. Para ello son necesarias unas memorias intermedias o buffers. Cada uno de estos segmentos viaja en el campo de datos de un datagrama IP. Si el segmento es muy grande será necesario fragmentar el datagrama, con la consiguiente pérdida de rendimiento; y si es muy pequeño, se estarán enviando más cabeceras que datos. Por consiguiente, es importante elegir el mayor tamaño de segmento posible que no provoque fragmentación.

El protocolo TCP envía un flujo de información no estructurado. Esto significa que los datos no tienen ningún formato, son únicamente los bytes que una aplicación envía a otra. Ambas aplicaciones deberán ponerse de acuerdo para comprender la información que se están enviando.

Cada vez que se abre una conexión, se crea un canal de comunicación bidireccional en el que ambas aplicaciones pueden enviar y recibir información, es decir, una conexión es full-dúplex.

Fiabilidad

¿Cómo es posible enviar información fiable basándose en un protocolo no fiable? Es decir, si los datagramas que transportan los segmentos TCP se pueden perder, ¿cómo pueden llegar los datos de las aplicaciones de forma correcta al destino?

La respuesta a esta pregunta es sencilla: cada vez que llega un mensaje se devuelve una confirmación (acknowledgement) para que el emisor sepa que ha llegado correctamente. Si no le llega esta confirmación pasado un cierto tiempo, el emisor reenvía el mensaje.

Veamos a continuación la manera más sencilla (aunque ineficiente) de proporcionar una comunicación fiable. El emisor envía un dato, arranca su temporizador y espera su confirmación (ACK). Si recibe su ACK antes de agotar el temporizador, envía el siguiente dato. Si se agota el temporizador antes de recibir el ACK, reenvía el mensaje. Los siguientes esquemas representan este comportamiento:

Este esquema es perfectamente válido aunque muy ineficiente debido a que sólo se utiliza un sentido de la comunicación a la vez y el canal está desaprovechado la mayor parte del tiempo. Para solucionar este problema se utiliza un protocolo de ventana deslizante, que se resume en el siguiente esquema. Los mensajes y las confirmaciones van numerados y el emisor puede enviar más de un mensaje antes de haber recibido todas las confirmaciones anteriores.

Guía de Cableado Estructurado

El propósito de esta guía es informar a los clientes y empleados de Axioma Internacional, S.A. acerca de los aspectos principales de un cableado estructurado. Existen varios documentos que establecen los parámetros a seguir en la adecuada implementación de un cableado estructurado.

Los Elementos Principales de un Cableado Estructurado

Cableado Horizontal

El cableado horizontal incorpora el sistema de cableado que se extiende desde la salida de área de trabajo de telecomunicaciones (Work Area Outlet, WAO) hasta el cuarto de telecomunicaciones.

Cableado del Backbone

El propósito del cableado del backbone es proporcionar interconexiones entre cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones. El cableado del backbone incluye la conexión vertical entre pisos en edificios de varios pisos. El cableado del backbone incluye medios de transmisión (cable), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas.

Cuarto de Telecomunicaciones

Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones. El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones. Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo. No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que puedan haber en un edificio.

Cuarto de Equipo

El cuarto de equipo es un espacio centralizado de uso específico para equipo de telecomunicaciones tal como central telefónica, equipo de cómputo y/o conmutador de video. Varias o todas las funciones de un cuarto de telecomunicaciones pueden ser proporcionadas por un cuarto de equipo. Los cuartos de equipo se consideran distintos de los cuartos de telecomunicaciones por la naturaleza, costo, tamaño y/o complejidad del equipo que contienen. Los cuartos de equipo incluyen espacio de trabajo para personal de telecomunicaciones. Todo edificio debe contener un cuarto de telecomunicaciones o un cuarto de equipo. Los requerimientos del cuarto de equipo se especifican en los estándares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.

Cuarto de Entrada de Servicios

El cuarto de entrada de servicios consiste en la entrada de los servicios de telecomunicaciones al edificio, incluyendo el punto de entrada a través de la pared y continuando hasta el cuarto o espacio de entrada. El cuarto de entrada puede incorporar el "backbone" que conecta a otros edificios en situaciones de campus. Los requerimientos de los cuartos de entrada se especifican en los estándares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.

Sistema de Puesta a Tierra y Puenteado

El sistema de puesta a tierra y puenteado establecido en el estándar ANSI/TIA/EIA-607 es un componente importante de cualquier sistema de cableado estructurado moderno.

Cableado Horizontal

El cableado horizontal incluye:

• Las salidas (cajas/placas/conectores) de telecomunicaciones en el área de trabajo. En inglés: Work Area Outlets (WAO).
• Cables y conectores de transición instalados entre las salidas del área de trabajo y el cuarto de telecomunicaciones.
• Páneles de empate (patch) y cables de empate utilizados para configurar las conexiones de cableado horizontal en el cuarto de telecomunicaciones.

El cableado horizontal típicamente:

• Contiene más cable que el cableado del backbone.
• Es menos accesible que el cableado del backbone.

CONSIDERACIONES DE DISEÑO:

Los costos en materiales, mano de obra e interrupción de labores al hacer cambios en el cableado horizontal pueden ser muy altos. Para evitar estos costos, el cableado horizontal debe ser capaz de manejar una amplia gama de aplicaciones de usuario. La distribución horizontal debe ser diseñada para facilitar el mantenimiento y la relocalización de áreas de trabajo.

El cableado horizontal deberá diseñarse para ser capaz de manejar diversas aplicaciones de usuario incluyendo:

• Comunicaciones de voz (teléfono).
• Comunicaciones de datos.
• Redes de área local.

El diseñador también debe considerar incorporar otros sistemas de información del edificio (por ej. otros sistemas tales como televisión por cable, control ambiental, seguridad, audio, alarmas y sonido) al seleccionar y diseñar el cableado horizontal.

TOPOLOGIA:

El cableado horizontal se debe implementar en una topología de estrella. Cada salida de del área de trabajo de telecomunicaciones debe estar conectada directamente al cuarto de telecomunicaciones excepto cuando se requiera hacer transición a cable de alfombra (UTC).

• No se permiten empates (múltiples apariciones del mismo par de cables en diversos puntos de distribución) en cableados de distribución horizontal.
• Algunos equipos requieren componentes (tales como baluns o adaptadores RS-232) en la salida del área de telecomunicaciones. Estos componentes deben instalarse externos a la salida del área de telecomunicaciones. Esto garantiza la utilización del sistema de cableado estructurado para otros usos.

DISTANCIA DEL CABLE:

La distancia horizontal máxima es de 90 metros independiente del cable utilizado. Esta es la distancia desde el área de trabajo de telecomunicaciones hasta el cuarto de telecomunicaciones. Al establecer la distancia máxima se hace la previsión de 10 metros adicionales para la distancia combinada de cables de empate (3 metros) y cables utilizados para conectar equipo en el área de trabajo de telecomunicaciones y el cuarto de telecomunicaciones.

TIPOS DE CABLE:

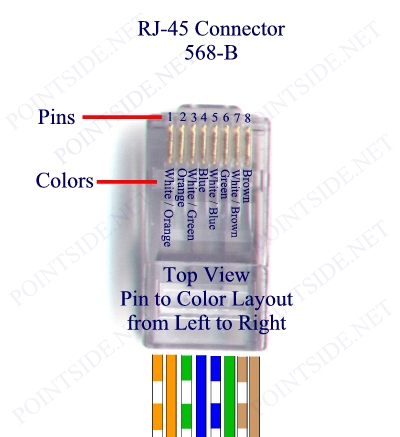

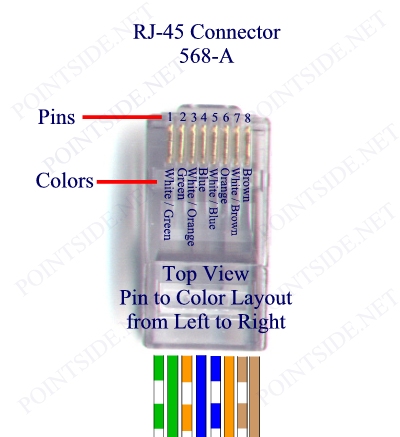

Los tres tipos de cable reconocidos por ANSI/TIA/EIA-568-A para distribución horizontal son:

1. Par trenzado, cuatro pares, sin blindaje (UTP) de 100 ohmios, 22/24 AWG
2. Par trenzado, dos pares, con blindaje (STP) de 150 ohmios, 22 AWG
3. Fibra óptica, dos fibras, multimodo 62.5/125 mm

El cable a utilizar por excelencia es el par trenzado sin blindaje UTP de cuatro pares categoría 5 similar al Commscope 55N4. El cable coaxial de 50 ohmios se acepta pero no se recomienda en instalaciones nuevas.

SALIDAS DE AREA DE TRABAJO:

Los ductos a las salidas de área de trabajo (work area outlet, WAO) deben preveer la capacidad de manejar tres cables. Las salidas de área de trabajo deben contar con un mínimo de dos conectores. Uno de los conectores debe ser del tipo RJ-45 bajo el código de colores de cableado T568A (recomendado) o T568B.

Algunos equipos requieren componentes adicionales (tales como baluns o adaptadores RS-232) en la salida del área de trabajo. Estos componentes no deben instalarse como parte del cableado horizontal, deben instalarse externos a la salida del área de trabajo. Esto garantiza la utilización del sistema de cableado estructurado para otros usos.

Adaptaciones comunes en el área de trabajo son, pero no se limitan a:

• Un cable especial para adaptar el conector del equipo (computadora, terminal, teléfono) al conector de la salida de telecomunicaciones.
• Un adaptador en "Y" para proporcionar dos servicios en un solo cable multipar (e.g. teléfono con dos extensiones).
• Un adaptador pasivo (e.g. balun) utilizado para convertir del tipo de cable del equipo al tipo de cable del cableado horizontal.
• Un adaptador activo para conectar dispositivos que utilicen diferentes esquemas de señalización (e.g. EIA 232 a EIA 422).
• Un cable con pares transpuestos.

MANEJO DEL CABLE:

El destrenzado de pares individuales en los conectores y páneles de empate debe ser menor a 1.25 cm. para cables UTP categoría 5.

El radio de doblado del cable no debe ser menor a cuatro veces el diámetro del cable. Para par trenzado de cuatro pares categoría 5 el radio mínimo de doblado es de 2.5 cm.

EVITADO DE INTERFERENCIA ELECTROMAGNETICA:

A la hora de establecer la ruta del cableado de los closets de alambrado a los nodos es una consideración primordial evitar el paso del cable por los siguientes dispositivos:

• Motores eléctricos grandes o transformadores (mínimo 1.2 metros).
• Cables de corriente alterna
  • Mínimo 13 cm. para cables con 2KVA o menos
  • Mínimo 30 cm. para cables de 2KVA a 5KVA
  • Mínimo 91cm. para cables con mas de 5KVA
• Luces fluorescentes y balastros (mínimo 12 centímetros). El ducto debe ir perpendicular a las luces fluorescentes y cables o ductos eléctricos.
• Intercomunicadores (mínimo 12 cms.)

• Equipo de soldadura
• Aires acondicionados, ventiladores, calentadores (mínimo 1.2 metros).
• Otras fuentes de interferencia electromagnética y de radio frecuencia.

Cuarto de Telecomunicaciones

Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones. El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones. Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo. No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que puedan haber en un edificio.

CONSIDERACIONES DE DISEÑO:

El diseño de un Cuarto de Telecomunicaciones depende de:

• El tamaño del edificio.
• El espacio de piso a servir.
• Las necesidades de los ocupantes.
• Los servicios de telecomunicaciones a utilizarse.

ALTURA:

La altura mínima recomendada del cielo raso es de 2.6 metros.

DUCTOS:

El número y tamaño de los ductos utilizados para accesar el cuarto de telecomunicaciones varía con respecto a la cantidad de áreas de trabajo, sin embargo se recomienda por lo menos tres ductos de 100 milímetros (4 pulgadas) para la distribución del cable del backbone. Ver la sección 5.2.2 del ANSI/TIA/EIA-569. Los ductos de entrada deben de contar con elementos de retardo de propagación de incendio "firestops". Entre TC de un mismo piso debe haber mínimo un conduit de 75 mm.

PUERTAS:

La(s) puerta(s) de acceso debe(n) ser de apertura completa, con llave y de al menos 91 centímetros de ancho y 2 metros de alto. La puerta debe ser removible y abrir hacia afuera (o lado a lado). La puerta debe abrir al ras del piso y no debe tener postes centrales.

POLVO Y ELECTRICIDAD ESTATICA:

Se debe el evitar polvo y la electricidad estática utilizando piso de concreto, terrazo, loza o similar (no utilizar alfombra). De ser posible, aplicar tratamiento especial a las paredes pisos y cielos para minimizar el polvo y la electricidad estática.

CONTROL AMBIENTAL:

En cuartos que no tienen equipo electrónico la temperatura del cuarto de telecomunicaciones debe mantenerse continuamente (24 horas al día, 365 días al año) entre 10 y 35 grados centígrados. La humedad relativa debe mantenerse menor a 85%. Debe de haber un cambio de aire por hora.

En cuartos que tienen equipo electrónico la temperatura del cuarto de telecomunicaciones debe mantenerse continuamente (24 horas al día, 365 días al año) entre 18 y 24 grados centígrados. La humedad relativa debe mantenerse entre 30% y 55%. Debe de haber un cambio de aire por hora.

CIELOS FALSOS:

Se debe evitar el uso de cielos falsos en los cuartos de telecomunicaciones.

PREVENCION DE INUNDACIONES:

Los cuartos de telecomunicaciones deben estar libres de cualquier amenaza de inundación. No debe haber tubería de agua pasando por (sobre o alrededor) el cuarto de telecomunicaciones. De haber riesgo de ingreso de agua, se debe proporcionar drenaje de piso. De haber regaderas contra incendio, se debe instalar una canoa para drenar un goteo potencial de las regaderas.

PISOS:

Los pisos de los CT deben soportar una carga de 2.4 kPa.

ILUMINACION:

Se debe proporcionar un mínimo equivalente a 540 lux medido a un metro del piso terminado. La iluminación debe estar a un mínimo de 2.6 metros del piso terminado. Las paredes deben estar pintadas en un color claro para mejorar la iluminación. Se recomienda el uso de luces de emergencia.

LOCALIZACION:

Con el propósito de mantener la distancia horizontal de cable promedio en 46 metros o menos (con un máximo de 90 metros), se recomienda localizar el cuarto de telecomunicaciones lo más cerca posible del centro del área a servir.

POTENCIA:

Deben haber tomacorrientes suficientes para alimentar los dispositivos a instalarse en los andenes. El estándar establece que debe haber un mínimo de dos tomacorrientes dobles de 110V C.A. dedicados de tres hilos. Deben ser circuitos separados de 15 a 20 amperios. Estos dos tomacorrientes podrían estar dispuestos a 1.8 metros de distancia uno de otro. Considerar alimentación eléctrica de emergencia con activación automática. En muchos casos es deseable instalar un pánel de control eléctrico dedicado a el cuarto de telecomunicaciones. La alimentación específica de los dispositivos electrónicos se podrá hacer con UPS y regletas montadas en los andenes.

Separado de estos tomas deben haber tomacorrientes dobles para herramientas, equipo de prueba etc. Estos tomacorrientes deben estar a 15 cms. del nivel del piso y dispuestos en intervalos de 1.8 metros alrededor del perímetro de las paredes.

El cuarto de telecomunicaciones debe contar con una barra de puesta a tierra que a su vez debe estar conectada mediante un cable de mínimo 6 AWG con aislamiento verde al sistema de puesta a tierra de telecomunicaciones según las especificaciones de ANSI/TIA/EIA-607.

SEGURIDAD:

Se debe mantener el cuarto de telecomunicaciones con llave en todo momento. Se debe asignar llaves a personal que esté en el edificio durante las horas de operación.

Se debe mantener el cuarto de telecomunicaciones limpio y ordenado.

REQUISITOS DE TAMAÑO:

Debe haber al menos un cuarto de telecomunicaciones o cuarto de equipo por piso y por áreas que no excedan los 1000 metros cuadrados. Instalaciones pequeñas podrán utilizar un solo cuarto de telecomunicaciones si la distancia máxima de 90 metros no se excede.

DISPOSICION DE EQUIPOS:

Los andenes (racks) deben de contar con al menos 82 cm. de espacio de trabajo libre alrededor (al frente y detrás) de los equipos y páneles de telecomunicaciones. La distancia de 82 cm. se debe medir a partir de la superficie más salida del andén.

De acuerdo al NEC, NFPA-70 Artículo 110-16, debe haber un mínimo de 1 metro de espacio libre para trabajar de equipo con partes expuestas sin aislamiento.

Todos los andenes y gabinetes deben cumplir con las especificaciones de ANSI/EIA-310.

La tornillería debe ser métrica M6.

Se recomienda dejar un espacio libre de 30 cm. en las esquinas.

PAREDES:

Al menos dos de las paredes del cuarto deben tener láminas de plywood A-C de 20 milímetros de 2.4 metros de alto. Las paredes deben ser suficientemente rígidas para soportar equipo. Las paredes deben ser pintadas con pintura resistente al fuego, lavable, mate y de color claro.

ESTANDARES RELACIONADOS:

• Estándar ANSI/TIA/EIA-568-A de Alambrado de Telecomunicaciones para Edificios Comerciales
• Estándar ANSI/TIA/EIA-569 de Rutas y Espacios de Telecomunicaciones para Edificios Comerciales
• Estándar ANSI/TIA/EIA-606 de Administración para la Infraestructura de Telecomunicaciones de Edificios Comerciales
• Estándar ANSI/TIA/EIA-607 de Requerimientos de Puesta a Tierra y Puenteado de Telecomunicaciones de Edificios Comerciales
• Manual de Métodos de Distribución de Telecomunicaciones de Building Industry Consulting Service International
• ISO/IEC 11801 Generic Cabling for Customer Premises
• National Electrical Code 1996 (NEC)
• Código Eléctrico Nacional 1992 (CODEC)
