VHF REGEN ALICI
By Hüsnü Köktürk TB6BHK receiver3
Piyasada 1 ytl ye satılan fabrikasyon alıcılar var. Bu şemalar niye? İlim adamının hali başka

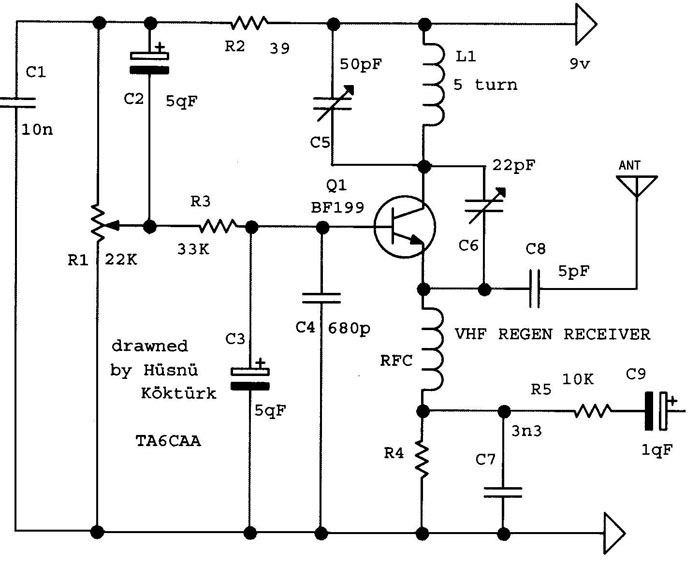

Bu en iyi şema değil şüphesiz, ama benim bildiğim en sağlam şema, TV yayınlarının yeni başladığı dönemlerde, bu alıcı ile TV yayınlarını dinleyebilmiştim. En azından çalışıyordu. Ya şimdi internet ortamında koca koca sitelerin verdikleri şemalara bakıyorsunuz, bizimkiler onların yanında yunmuş yıkanmış, emeğinize vaktinize acıyorsunuz. C6 kapasitesi 0 noktasına yakın iken tv yayınları dinlenir. Bu kapasite büyüdükçe alış frekansı da küçülmeye başlar. 22pF fm için son sınır olabilir. Daha büyük kapasiteler ile kısa dalga dinlenmeye başlanır. L1 bobini de dinlenen frekansa uygun olmalıdır. 5 tur 5-6 mm çaplı bobin ile 100 MHz civarı dinlenebilir. Ses amplifikatör katının hassas bir girişi olması tavsiye edilir. Daha gelişmiş devrelerde girişe bir anten katı ilave ederek, etrafa parazit osilasyon yapmanın önüne geçilir. Birisi ise beys girişine UJT transistör ile ilave bir osilasyon girişi yapmış ilginç!
