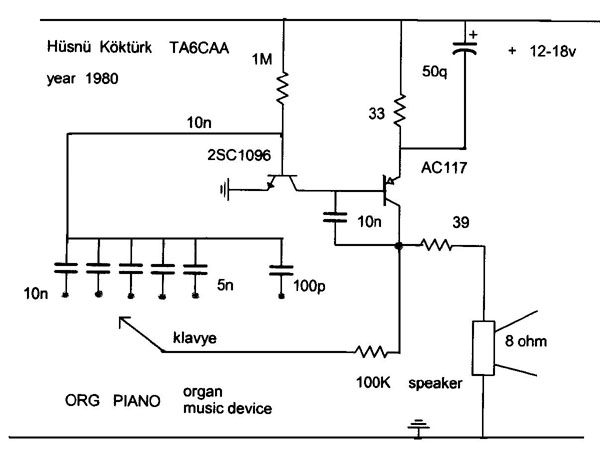

Transistorlu Org
Bulunabilirse 100/150 omluk bir hoperlo AC117 nin kollektoru ile şasi arasına direk bağlanır. Yoksa 8 omluk hoperlo 39 omluk direnç aracılığı ile şasilenir. En az iki oktav ses üretir. Hoperlonun iri olması bas seslerin daha iyi alınmasını sağlar. Elektronik orglarda bas seslerde kalite düşüklüğü göze çarpar. Devremizde normal sesler oldukça tatlıdır..
Çeşitli notalar için klavye tuşu kondansatörlerin üzerinde gezer. Kondansatör değerleri 10n dan başlar 9n 8n 7n ta hoperlodan ses kesilinceye kadar değerleri düşürünüz. Notaların tam denk gelmesi için ekleme ayar kondansatörleri kullanabilirsiniz. Bu arada Türk müziğine has özel notaları da bulmak mümkün olur. Mümkünse aynı transistorların kullanılması tavsiye edilir. 2SC1096 yerine BC238 taktığımda cihaz çalışmadı. Two or more octave transistorized Organ, mini orgel, mini org, elektrikli piyano piano, elektronik org, Use the same transistor. Sometimes the parts may be critical. 4jjg.htm
Copyright © Hüsnü Köktürk Türkiye/Yozgat Transistorlu Org mini organ 2004
