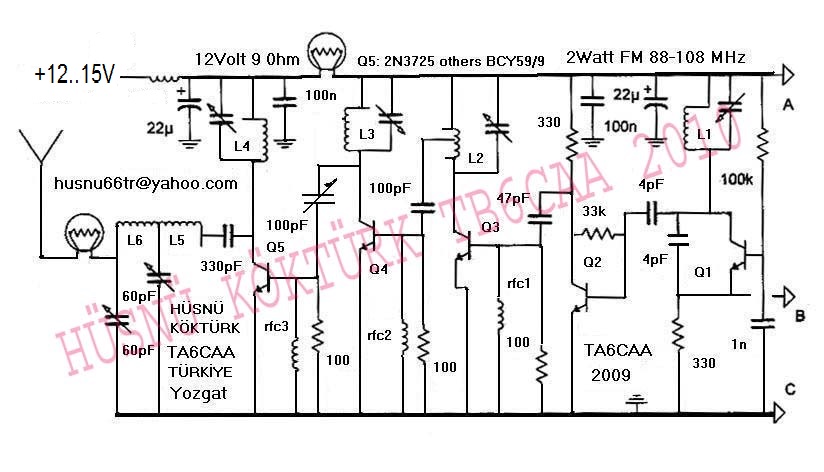

By Hüsnü Köktürk TB6BHK 2.5W FM transmitter
Two and half watt cheap transistors 2.5W FM transmitter emetteur sender
emissores circuit. İki buçuk wat ucuz transistor FM verici devre şeması. Devre
yapılırken sinyallerin 88-108 MHz sınırına düşmesi için fazla bir çaba
gösterilmedi. Gayemiz bu profesyonel bantta konuşmak ve yayın yapmak değil,
bizimkisi bir iki watlık bir FM devresi yapabilir miyiz, buna ait teknik bilgi,
malzeme ve montaj becerilerimiz yeterli mi, yoksa yetersiz mi diyerek kendimizi
imtihan etmek idi. Kaldı ki şu zamanda devreleri gerçekleştirmek için orijnal
transistör bulmak da hayli zor. Yıllar öncesine bakıyorum, elime hayli orijinal
FM transistörleri geçmiş, bu güzelim transistörleri CB devrelerinde kullanarak
heba etmişim. Ne yazık ki şimdi malzeme kutum bomboş, Haydi yiğitsen kopya
transistörlerle kaliteli bir FM devre yap ta görelim. Oriijnal MRF
transistörlerini hatırlıyorum, senin birşey yapmana gerek yok, o transistörler
neredeyse kendileri çalışıyordu, Şimdi ise fason transitörleri çalıştıracağım
diye uğraş dur. Baktım malzeme kutum boş, ama iki adet 2N3725 Amerikan
transistörü buldum, 800mW ile 3 watt arası çıkış verebilen bir transistör,
verici transistörü değil elbet, ilaveten bir de 80 volt gibi yüksek bir çalışma
voltajı kusuru var. Bu nedenle biz de çalışma voltajımızı yüksek tutmak zorunda
kaldık. Olur ya içinizde bu devreyi görüp yapmak isteyen olursa sakın benim
yaptığım gibi 2N3725 kullanmasın, bunun yerine bulabilirse geleneksel 2N4427,
2N3866, veya 2N3553, 2N3375, 2SC1971, MRF237....ve de orijinal patates
baskı olmıyan transistörler kullansınlar. Osilatör ve sürücü katlarında ise
BCY59/9 transistörleri kullanıldı. Onları Telekomun artıklarından bulmuştum, FM
bandında zar zor çalışabiliyorlar. Osilator kollektörü ile driver katı
arasındaki geçiş veya bağ, kuplaj kondansatörünün değeri 4 pF gibi veya daha
düşük değerde tutulmalıdır, aksi halde osilator zaman zaman çalışmazlık
yapabilir. Ama neticede bu iki transistör 12-15 voltta ve 88-108 MHz ve daha alt

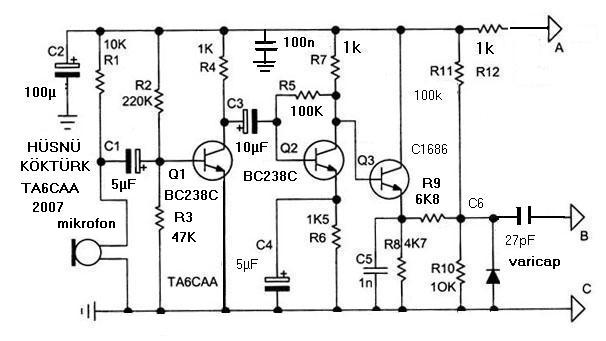

frekanslarda çalışmaya razı oldu. Modülator katı sesleri uzaktan almaya ayarlı.
Fısıltı halindeki sesleri neredeyse 10 metre uzaktan alabilecek kadar duyarlı
bir modulator katı var. Bu gaye için C6 27pF kondansatörün değeri biraz daha
artırılabilir. Spy ear yapmak gibi bir gaye için modülatör katı
transistörlerinin gürültü gücü düşük olanlardan seçilmesi tavsiye edilir.
(whisper catcher, spy ear fm bug) Seslerin yakından alınması istenirse R7
direncinin değeri azaltılmalı C6 kondansatörünün değeri düşürülmeli veya
ilaveten başka tedbirler alınmalıdır. 2W-FM-telsiz.htm
