| Sandwich en tarjeta de video |
| Introducci�n |
| Como pueden imaginarse, las tarjetas de video actuales poseen mucho potencial, sobre todo en lo referente al 3D, y al querer utlizar toda esa capacidad que tienen nuestras tarjetas (sobre todo en los juegos), obviamente el trabajo en la parte de video se recarga enormemente, y una de sus consecuencias es la gran cantidad de energ�a que se disipa en forma de calor desde la GPU y de las memorias (de la tarj de video). Es por ello que si observamos a nuestra querida tarjeta, vamos a notar que vienen con disipadores y ventiladores, los cuales cubren y ayudan a disipar todo ese calor que se genera de la tarjeta de video. Pero como en esta vida muy pocas cosas son como debieran ser, si tocamos la parte superior de la tarjeta (el POTO de la tarj) al estar jugando, por poner un ejemplo, m�s espec�ficamente justo encima de la GPU, notar�n que se calienta sobremanera, y si m�s encima queremos realizar overclock a nuestra tarj de video, estaremos poniendo en graves aprietos a nuestra tarjeta, por lo cual se hace necesario refrigerarla para as� prolongar su vida �til, adem�s de lograr mayores resultados en lo que al overclock de �sta se refiere. La mayor�a de las personas optan por cambiar el disipador y ventilador de serie, pero lo que se muestra a continuaci�n es el colocar un disipador+ventilador en la otra cara de la tarjeta de video, porque en mi caso personal mi ventilador de serie tira bastante bien, y lo que quer�a era refrigerar el otro lado de la tarjetita. Cuento aparte es que no puedo darme el lujo de perder un slot PCI, porque como se podr�n dar cuenta, tengo s�lo 2 en mi placa, y ya tengo una soundblaster live 5.1, as� que para otra ser� lo del cambio del disipa de serie...:P Este trabajo lo pens� de forma de obtener una buena refrigeraci�n con el m�nimo de dinero (que escasea bastante) y con un acabado muy decente, as� como la posibilidad de deshacerlo sin mayores problemas. Terminado este peque�o prefacio, iremos directo al grano... |
| Materiales |

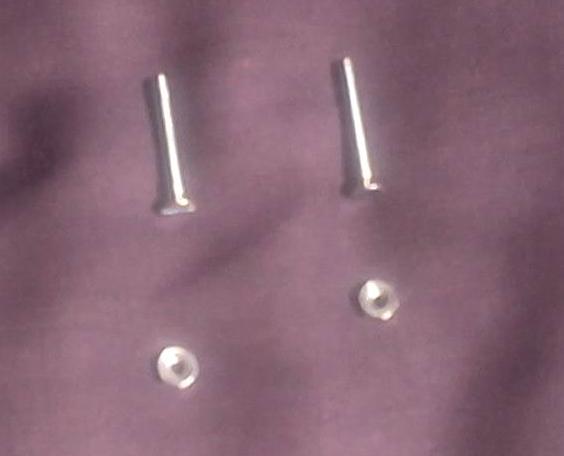

| - 2 Pernos de 1/8" largos (pueden servir tambi�n los pernos de los ventiladores de 6x6, esos negros) - 2 Tuercas de 1/8" |
| - Disipador de 486 (calza perfecto) - Ventilador de 486 - Trozo de aluminio de 1x1 cm - Destornillador de paleta - Alicates peque�o de punta |
 |
| Manos a la obra (no a obrar, eh?) |

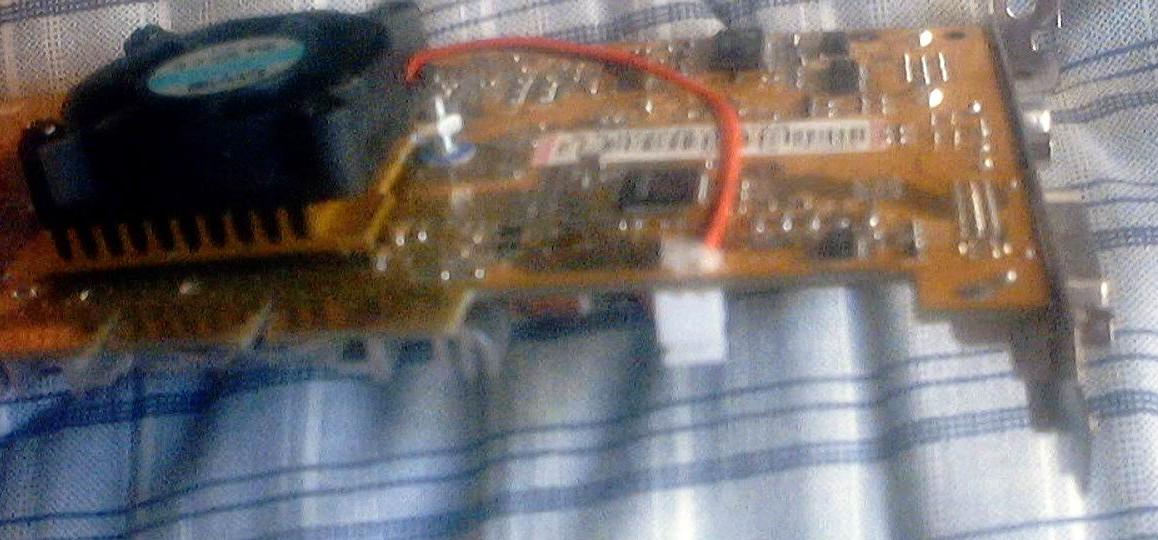

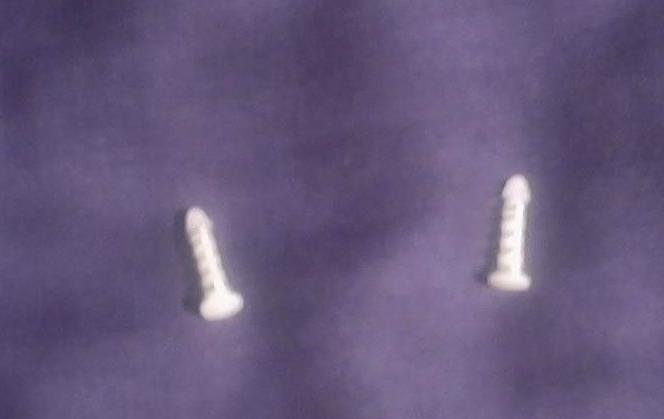

| Sacar los sujetadores del disipador de serie de la tarjeta Esto lo vamos a conseguir utilizando el alicates de punta, presionando por el lado "pelado" de la tarjeta y haciendo fuerza para sacar los sujetadores. Al final van a tener el disipa de serie fuera de la GPU, y as� podr�n ver el core de la tarjeta, as� como los suejtadores, que son as� por lo general: |

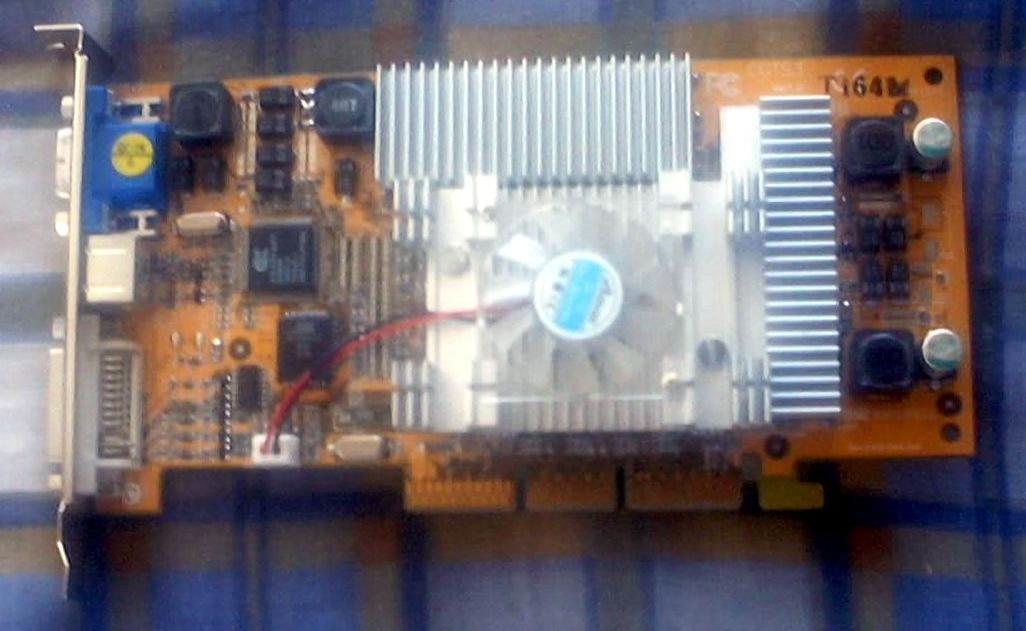

| La tarjeta (conejillo de indias) ser� una Powercolor (alias Watercolor) Geforvce TI200 Chameleon, que cari�osamente le puse "Culeomon" (la historia del nombre ser� para otra ocasi�n....) |
 |
| Colocar los pernos de 1/8" donde iban los sujetadores del disipa Claro est� que se deben hacer pasar los pernos por el disipa de serie, y colocar pasta disipadora en el GPU para volver a colocar el disipa como estaba anteriormente, pero esta vez sujetado por los pernos. |

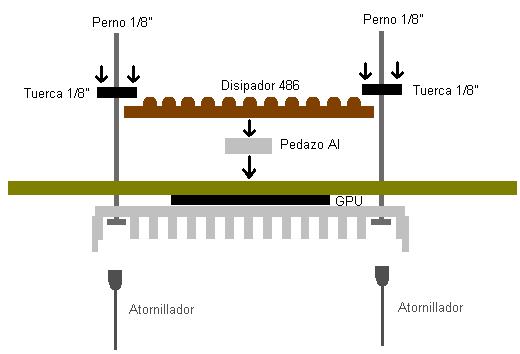

| Trabajo en la "otra cara" de la tarjeta de video Por el otro lado de la tarjetita, vamos a colocar el peque�o cuadrado de aluminio justo encima de la GPU (un sector donde hay puros orificios), para as� mejorar la disipaci�n por ese lado, colocando pasta disipadora para mejorar el contacto entre la cara y el cuadradito de 1x1, y asegur�ndonos que el aluminio no toque alguna parte de metal de la tarjeta que pueda hacer fracasar el invento. Posteriormente, poner pasta disipadora encima del pedacito de aluminio y colocar encima de �ste el disipador de 486 Luego colocar las tuercas y atornillarlas (apernarlas) en los pernos, de forma que al ir bajando, vayan haciendo presi�n y juntando el trozo de aluminio y el disipador de 486 con la tarjeta de video, y simult�neamente por el otro lado, con el atornillador de paletas, ir apretando los pernos, logrando que as� el disipador de serie se junte con la GPU de la tarjeta, tal como se muestra en la siguiente imagen que resume lo escrito: |
 |
| Consideraciones Finales Para el acabado final, se deben colocar los ventiladores respectivos (el de serie y el de 486), y si se desea mayor logrado est�tico, pueden cortar lo que sobre de los pernos con alguna sierra para metales o con alguna herramienta tipo dremel (mi caso) |
 |

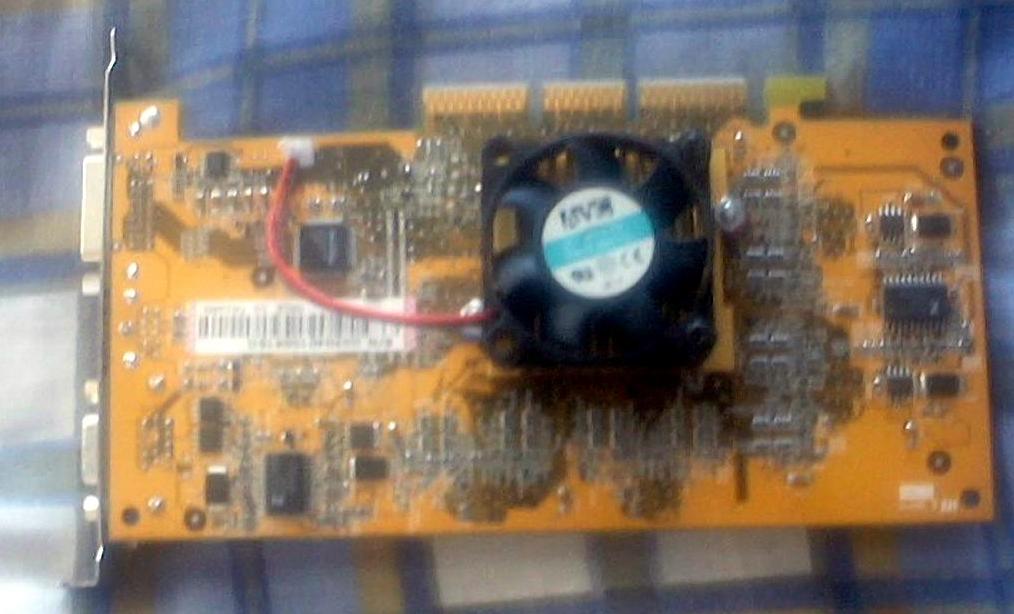

| Vista posterior una vez realizado el mod |
 |
 |
| Como puede apreciarse en la �ltima fotograf�a, le puse un peque�o cart�n azul entre el perno y el disipador de 486 (junto con la tuerca), para evitar contactos indeseables con la tarjeta. Adem�s, aprovech� unas puntas de soldadura que sal�an de la cara contraria al conector del ventilador de serie para enchufar los conectores del ventilata de 486 y as� quedar m�s elegante (no andar con cables hacia alg�n molex o a la placa madre), todo gracias a la pistolita de "sacar a mil" y la silicona Gracias a este mod, pude quedarme tranquilo con respecto a lo de las temperaturas de la Culeomon, y por curiosidad logr� llegar a los 250 mhz en core, lo que no es para nada despreciable, ya que esta tarjeta trabaja a 175 mhz por defecto. Lo que not� es que aparte del core y de las memorias, se calientan otros componentes de la tarjeta, como curiosidad para los amantes del overclock... |
