Como ligar lâmpadas piloto em rádios Universais

Ligação de lâmpadas piloto no DIAL

1- Montagem em série com o filamento

Uma ou várias lâmpadas piloto para tensão de 2 a 12 volts e com mesma corrente das válvulas do rádio podem ser conectadas em série no circuito de filamento. Esta ligação pode ser feita como mostrado na figura "1a" ( do lado do resistor de queda ) ou como mostrado na figura "1b" ( do lado da massa )

Figura 1 a,b

A montagem "A" apresenta o incoveniente de ter uma alta diferença de potencial entre os terminais da lâmpada piloto e a massa.
A montagem "B" aumenta a diferença de tensão alternada entre o filamento e o catodo da válvula preamplificadora, motivo pelo qual pode-se ter ruidos indesejáveis.

Inconvenientes comuns às duas montagens:

Ao se ligar o rádio, os filamentos das válvulas não estão quentes, desta forma sua resistência é pequena, a corrente dentro da cadeia série dos filamentos ultrapassa o valor nominal e as lâmpadas pilotos do dial queimam muito facilmente, interrompendo o funcionamento do aparelho.

Solução

Conecta-se um resistor de derivação ( SHUNT ) com as lâmpadas piloto que absorva a sobrecorrente, porem quando a corrente se normaliza, as lâmpadas piloto estarão com sua tensão ligeiramente menor e brilharão menos. Calcula-se geralmente a resistência "R" da figura 2 para que a lâmpada piloto seja percorrida por 2/3 de sua intensidade normal.

Figura 2

Exemplo

No exemplo da figura 2, a tensão nos terminais do conjunto lâmpada/resistor tem o seguinte valor:
U = 6,3 * 2/3 = 4,2 V
O valor do resistor "R" se calcula facilmente:
R = 4,2/0,1 = 42 ohms
A potencia a ser dissipada em "R" será: 4,2 * 0,1 =~ 1/2 W

2- Montagem em paralelo utilizando parte do resistor de queda de filamento

Conforme pode ser visto na figura 3, utilizando um resistor com cursor, pode-se regular a tensão nos terminais da lâmpada para 2/3 do valor nominal, evitando desta forma a sobretensão quando se liga o aparelho.

Figura 3

3 - Substituindo o resistor de queda por um termistor ( NTC )

Para evitar a sobretensão quando se liga o aparelho, podemos trocar o resistor de queda por um termistor cujo valor quando quente seja igual ao valor do resistor de queda anteriormente calculado.

4 - Montagem com válvulas retificadoras especiais

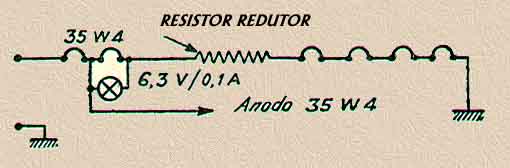

Certas válvulas retificadoras tal como a 35W4, possuem uma derivação intermediaria no filamento destinado a ligar uma lâmpada piloto de 6,3 volts / 0,1 a 0, 15 ma conforme figura 4

Figura 4

Para uma corrente retificada superior a 60 ma, deve-se conectar em paralelo com a lâmpada um resistor que derive qualquer eventual crescimento da intensidade de corrente.
