Como alimentar o filamento das válvulas

1-Rádios do tipo Universal ( Rabo Quente )

Estes aparelhos podem funcionar conectados em redes de corrente contínua e corrente alternada e se caracterizam por:

1. Ausencia de transformador de alimentação
2. Retificação de meia onda
3. Corrente de filamento igual em todas as válvulas

Diagrama de ligação

Como pode ser visto na figura 1, este tipo de montagem tem uma das fases da rede conectada ao chassis metálico do rádio, assim como os vários componentes de controle como potenciômetros, condensadores variáveis, apresentando uma diferença de potencial com o solo muito perigosa para o usuário. Precauções especiais devem ser tomadas para que nenhuma parte metálica seja acessível pelo usuário quando este tipo de equipamento estiver conectado na rede. No caso de manutenção, ocasião em que o chassis fica esposto, é recomendável trabalhar em locais com solo isolado.

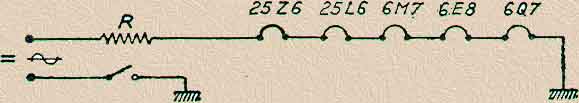

Figura 1- Alimentação dos filamentos em um rádio universal

Ordem de ligação dos filamentos

Por razões de isolamento filamento-catodo e para diminuir a diferença de potencial alternado entre estes dois eletrodos em certas válvulas, é adotada a seguinte ordem de ligação dos filamentos:

- rede - resistencia de queda - retificadora - amplificadora de audio - amplificadora de FI - conversora - preamplificadora - detetora - massa - rede -

A figura 1 mostra um exemplo de rádio clássico, equipado com válvulas "Octal": 25Z6 retificadora, 25L6 amplificadora de audio, 6M7 amplificadora de FI, 6E8 osciladora / conversora, 6Q7preamplificadora / detetora.
A corrente de filamento nominal destas válvulas é de 300ma e tensão de alimentação dos filamentos de 25 volts para as válvulas 25Z6 e 25L6 e 6,3 volts para as demais válvulas.

Cálculo da resistencia de queda " R "

Para o caso do circuito da figura 1, com tensão da rede de 120 volts:

• Tensão nos filamentos: ( 2 * 25 ) + ( 3 * 6,3 ) = 68,9 Volts
• Queda de tensão no resistor "R" : ( 120 - 68,9 ) = 51,1Volts
• Valor do resistor de queda " R " : R = U/I = 51,1 / 0,3 = 170,3 ohms

Por medida de segurança, procuramos um valor comercial que esteja pelo menos 5% acima do valor calculado.
A potencia dissipada pelo resistor será:

P = U * I = 51,1 * 0,3 = 15,33 W

Na prática, usamos um resistor com potencia de 20 W de fio.

 Alguns aparelhos antigos utilizam uma válvula reguladora no lugar do resistor de queda. Estas válvulas são calculadas em função do conjunto série de válvulas a serem alimentadas, permitindo manter constante a intensidade de corrente nos filamentos quando a tensão de alimentação varia entre certos limites.

Principais válvulas utilizadas em receptores universais

 RABO QUENTE

Rabo Quente foi um termo que apareceu no Brasil entre o final de 1940 e início da década de 50, para designar os rádios alimentados por tensão 110 ou 220 volts AC/DC (sem transformador).

Para alimentar os filamentos das válvulas que eram ligadas em série, usava-se um resistor de fio que ficava ao longo do cordão de alimentação. Após algumas horas de funcionamento, o cordão de alimentação aquecia, principalmente quando usado em 220 volts.
