PUFFING BILLY |
|
|
|
Estrutura |
|
|
|
 |
|
|
|

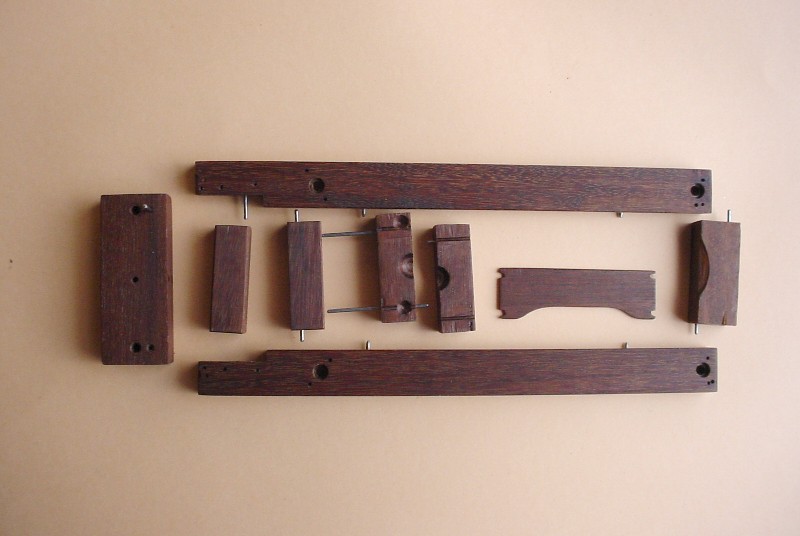

Sobre o chassis existe uma estrutura de madeira. No modelo foi utilizado ip� que possui excelente rigidez e acabamento. Aqui as pe�as que comp�e a estrutura da locomotiva sobre a qual ir� ser instalada a caldeira. |
|
|
|
|
|
 |
|
|
|

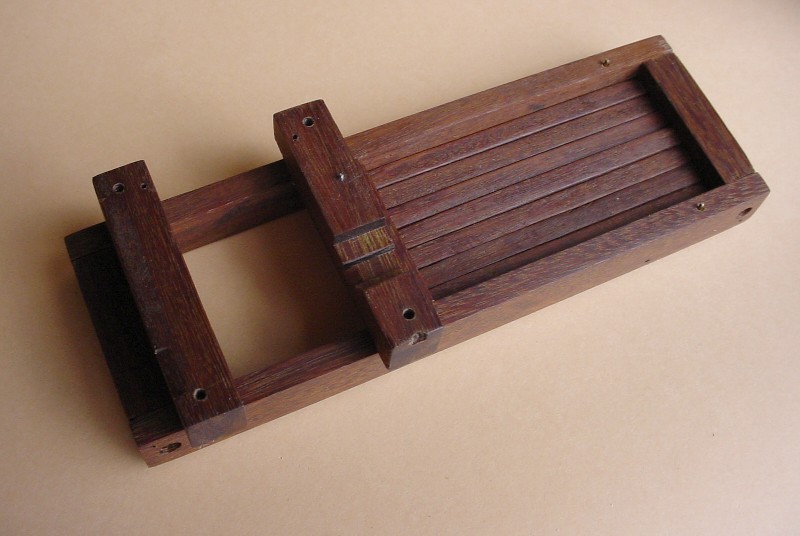

Estrutura de madeira da locomotiva. A estrutura � montada atrav�s de pinos guia e dois parafusos transversais |
|
|
|
|
|
 |
|
|
|

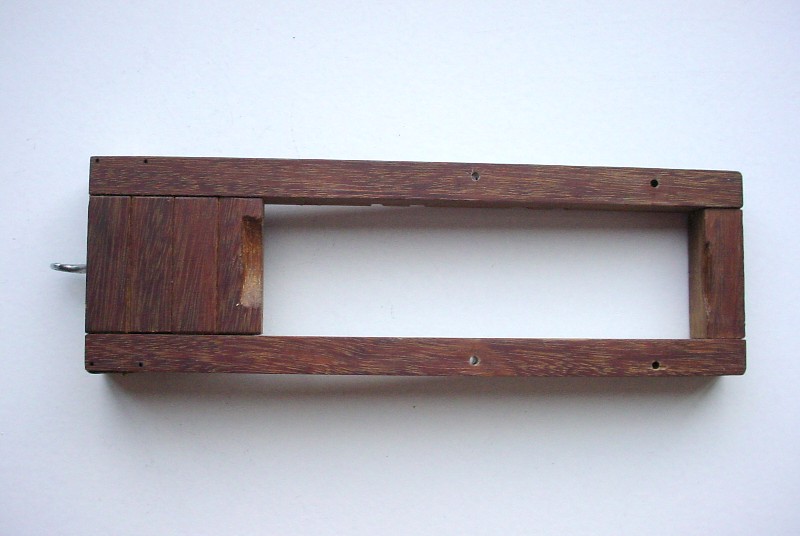

Estrutura de madeira do tender de constru��o similar a da locomotiva |
|
|
|
|
|
 |
|
|
|

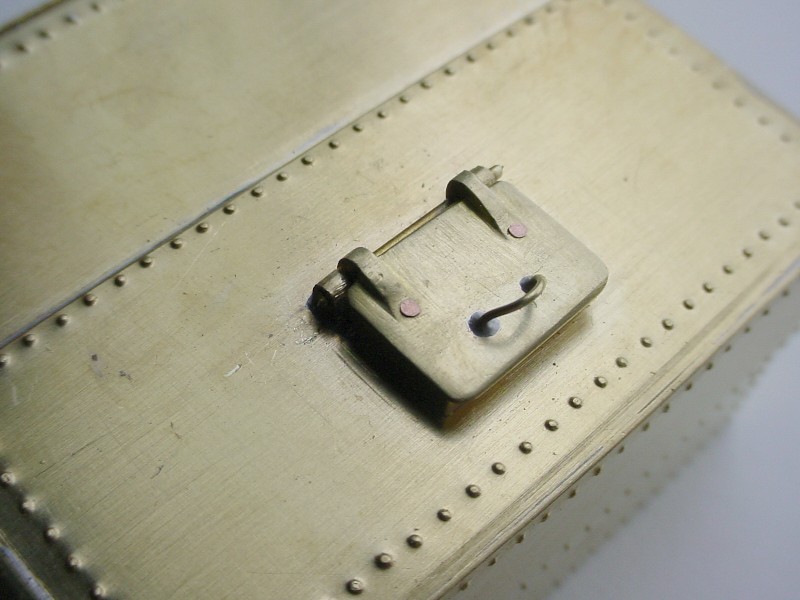

Reservat�rio de �gua, no tender. Vista superior. |
|
|
|
|
|
 |
|
|
|

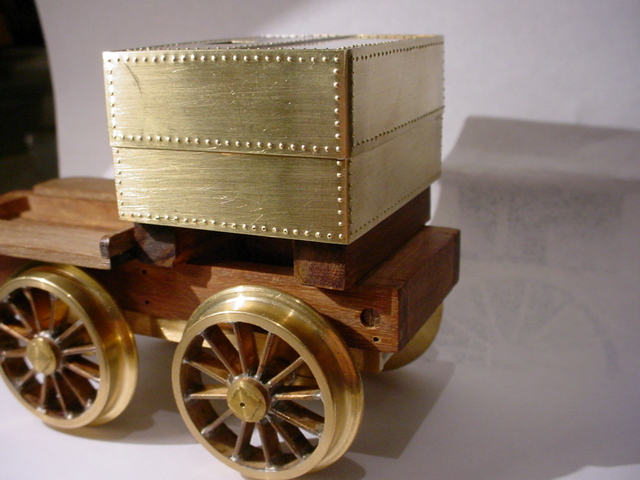

Reservat�rio de �gua montado no tender, visto de lado |
|
|
|
|
|
 |
|
|
|

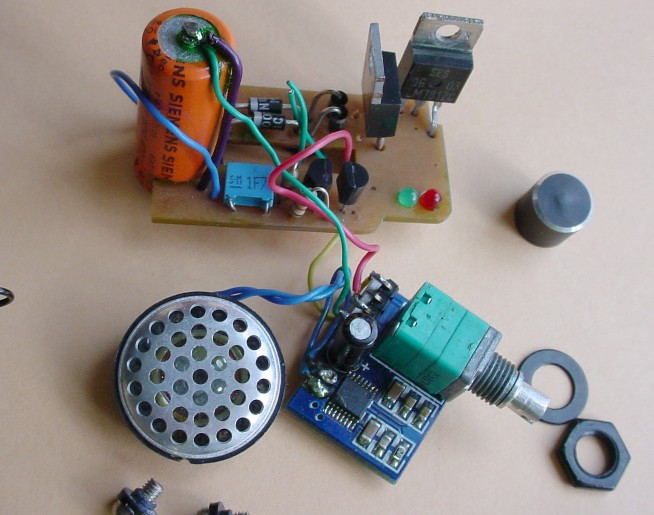

Sistema de som de vapor. Consiste de retificador, estabilizador de tens�o (5VDC), gerador de Ru�do Branco (White Noise) e amplificador de �udio de 2W. O ru�do de vapor tem uma sa�da constante que � interrompida nos momentos precisos, em sincroniza��o com o eixo de manivelas da locomotiva. |
|
|
|
|
|
 |
|
|
|

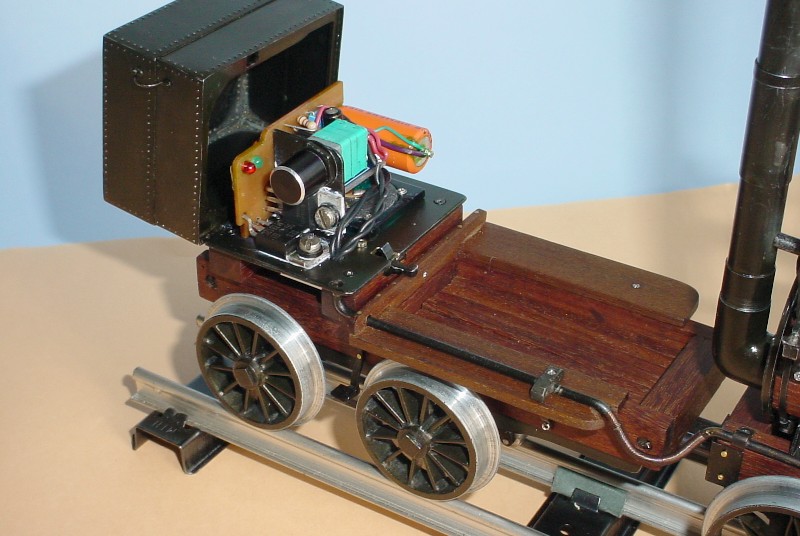

Alojamento do sistema de som no interior do reservat�rio de �gua. O alto falante � voltado para baixo |
|
|
|
|
|
