Esquema Fonte de Computador p/PX
20 amp

Imagine uma fonte dessas custando apenas R$33,00! É o que vamos fazer na dica desse mês. Você já deve ter ouvido algum colega comentar que estava transmitindo com uma fonte dessas, talvez até conheça quem tem uma. Mas já experimentou perguntar para quem sabe como modificar? Provavelmente a resposta será muito complexa. Não sei por que certos colegas radioamadores gostam de guardar tantos segredos! Temos que compartilhas essas informações, assim todos saem ganhando.
Parte prática
Bom, primeiro passo é conseguir uma fonte dessas. Ela deve ser de boa qualidade e ser de 300W. A marca da fonte das fotos abaixo é Troni. Na realidade, quem fabrica deve ser outra empresa e a Troni apenas coloca o nome, por que eu já ví uma outra fonte idêntica com outra marca. Mas tente achar da troni, pois essa é garantido que funciona bem.

                                                        Foto 1 - Fonte original

Segundo passo, abra a fonte, desolde todos os fios de: +12V, +5V, GND, PG, -5V e -12V. Depois retire o L2. Tem dois indutores na saída da fonte, um grande e um pequeno, o L2 é o pequeno. Na foto 2 você verá a fonte antes da retirada dos fios e do indutor, na foto 3 já sem os fios e o indutor.

                                       Foto 2 - Antes da retirada dos fios e do indutor

                                            Foto 3 - Após retirar o indutor e os fios

    Terceiro passo, solde um diodo zener de 8.2V com o catodo (lista) ligado ao +12V. O anodo do zener você solda no anodo de um diodo retificador qualquer (ex:1N4001, 1N4004, 1N4007...). O catodo (lista) do diodo retificador você liga ao +5V. Ligue também um capacitor de 100uF/16V ou 220uF/16V em paralelo com os diodos, com o negativo ligado ao +5V. Agora é só ligar juntos uns 2 ou 3 daqueles fios que você retirou dos +12V a um borne vermelho, e o mesmo do GND a um borne preto. Está pronta sua fonte chaveada de 13.8V/20A.

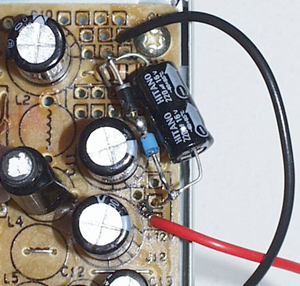

                                                   Foto 4 - Já com os diodos e o capacitor

Parte teórica Na realidade o que fizemos foi "enganar" o circuito que regula a tensão de saída da fonte. O circuito regulador recebe +/- 5V da saída do transformador, tendo esse valor como referência, se a tensão de entrada da rede elétrica subir ou descer, o regulador trata de corrigir isso na saída. Então o que fizemos foi tirar essa referência com a retirada do L2. O circuito de regulagem ficou sem referência. Colocando o diodo zener de 8.2V mais o retificador comum, tivemos uma diferença de 8.2V + 0.7V, totalizando 8.9V, some os 5V você terá 13.9V, bem próximo dos 13.8V. Se você quiser ter exatamente os 13.8V, consiga uma combinação de zener com diodo retificador, ou mesmo com led (1.7V) até a tensão desejada. O capacitor em paralelo é para eliminar um zumbido que aparece em algumas fontes, esse zumbido aparece apenas numa certa faixa de consumo de corrente. No meu caso ele apareceu entre 500mA e 3A. Esse capacitor eliminou completamente o zumbido. Essas fontes chaveadas tem proteção de sobrecorrente, curto e temperatura. Consegui 20A sem que ela se desarme. Se você colocar a saída em curto, ela se desarma. Para rearma-la basta desligar a fonte, esperar uns 5s (a ventoinha dá uma girada), e liga-la novamente. Segue abaixo o esquema da conversão:

                                                              Esquema da conversão :

                                           ATENÇÃO
O dissipador de alumínio é ligado diretamente a fase da rede elétrica, não tente toca-lo para verificar se a fonte está esquentando, pois como existe um dobrador de tensão na entrada, poderá levar um choque de mais de 200V! Não manusear a fonte descalço.
