Herramientas para la extinción

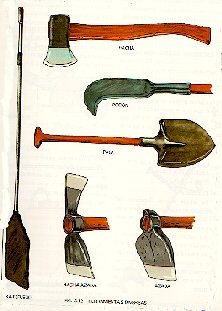

Las principales herramientas manuales utilizadas por el personal en la extinción se describen seguidamente, conforme a la normalización del material establecida por el ICONA.

BATEFUEGOS

Definición
Herrramientas destinadas a apagar el fuego por sofocación (desplazamiento del aire), consistente en un mango o astil metálico o de madera, terminado en una pala elástica de goma.

Dimensiones y peso
Longitud total < 2 m.
Ancho máximo 300 mm.
Peso < 2,5 kg.

Utilización
En ataque directo sobre frente débiles, incipientes, o de combustibles ligeros.
El ataque indirecto: en operaciones de apoyo en quemas de ampliación de <<líneas de defensa>>, quemas prescritas, contrafuegos, control de focos secundarios y operaciones de remate.

PALA

Definición
Herramienta compuesta de una placa acerada, ligeramente cóncava, de forma ojival, con filo en su contorno lateral y ojo en su zona posterior para enastarla en un mango de madera.

Dimensiones y peso
Longitud total: 1.250-1.300 mm.
Ancho total: 200 + 15 mm.
Peso: 2+0,2 kg.

Utilización
En ataque directo: lanzamiento de tierra sobre llamas o brasas para la extinción por sofocación.
En ataque indirecto: en la apertura y ampliación de <<líneas de defensa>> para la eliminación hasta el suelo mineral del combustible por excavado, raspado y tronchado del mismo; quemas prescritas, contrafuegos, control de focos secundarios y operaciones de remate: muy útil para mezclar tierra y brasas con agua suministrada por extintores de mochila, y preparación de puntos de agua.

HACHA-AZADA (Pulaski)

Definición
Herramienta compuesta de una placa acerada con dos filos opuestos en planos perpendiculares, y un ojo central para enastarla en un mango de madera.

Dimensiones y peso
Longitud total: 900 +-5mm.
Ancho: 75/80 mm.
Peso: 2 + 0,2 Kg

Utilización
En ataque directo: aporte de tierra suelta por excavación para ser lanzada con pala sobre llamas o brasas para la extinción por sofocación.
En ataque indirecto: apertura y ampliación de <<líneas de defensa>> por corte, apeo y descuaje del combustible o eliminación del mismo por excavado y ras pado hasta el suelo mineral; quemas. prescritas, contrafuegos, control de focos secundarios, operaciones de remate y preparación de puntos de agua.

RASTRILLO-AZADA (Mac Leod)

Definición
Herramienta compuesta de una placa plana de acero estampado, con seis (6) dientes gruesos en un lado y corte en el opuesto, y provista de un casquillo de acero en su parte central, para enastar perpendicularmente a un mango de madera.

Dimensiones y peso
Longitud total: 1 . 240 + 10 mm.
Ancho: 275+5 mm.
Peso: 2,2+0,2 kg.

Utilización
En ataque directo: dispersión del combustible cuando no hay llamas en el borde del incendio que se está atacando.
En ataque indirecto: ampliación y consolidación de <<líneas de defensa>> por corte y rastrillado de combustibles ligeros y raspado hasta el suelo mineral; quemas prescritas, contrafuegos, control de focos secundarios y operaciones de remate.

EXTINTORES DE MOCHILA

Definición
Aparato aplicador de agua en chorro lleno o pulverización, constando de un deposito de transporte dorsal, latiguillo de conexión y bomba (lanza) de accionamiento manual.

Dimensiones y peso
Altura total: < 610 mm.
Longitud : < 440 mm.
Ancho: < 200 mm.
Peso vacío: < 3 kg.

Utilización
El ataque directo sobre frentes débiles, incipientes, o de combustibles ligeros.

El ataque indirecto: en operaciones de apoyo en quemas de ampliación de <<líneas de defensa>>, quemas prescritas, contrafuegos, control de focos secundarios y operaciones de remate.
El agente básico extintor es el agua y aditivos retardantes.

MOTOSIERRA

La moto sierra es una máquina compuesta por un conjunto motor que mediante un sistema de embrague y transmisión pone en movimiento a una cadena cortante que se desliza por una guía o espada de longitud variable, según el tipo de árbol a apear.

Para la extinción de incendios suelen destinarse moto sierras ligeras de 4 o 5 Kg de peso.

Se emplea en la construcción de <<línea de defensa>> para el apeo de árboles y corte de ramas y matorral grueso.

MOTO DESBROZADORA

La motodesbrozadora consta de un motor de dos tiempos unido por un tubo portaherramientas metálico al elemento de corte que suele ser un disco intercambiable, con un número variable de dientes o cuchillas, según el tipo de vegetación a cortar.

Para su manejo dispone de un manillar con empuñadura ajustable y un arnés de enganche para colgarla de los hombros del operario.

Su utilización es adecuada en la construcción de <<líneas de defensa>> para la eliminación de arbolillos, arbustos y matas leñosas.

Motobombas y vehículos contra incendios

Para facilitar el empleo del agua, por medios terrestres, en la extinción de los incendios se utilizan grupos moto bombas o vehículos contra incendios que sirven para llevar el agua hasta las proximidades del fuego y lanzarla a presión a través de mangueras sobre el mismo o en zonas cercanas, bien sola o combinada con productos retardantes.

Grupos motobombas
Son máquinas transportables con un armazón que aloja un motor de explosión de dos tiempos y los elementos de aspiración e impulsión de agua.

La motobomba deber  instalarse próxima a algún depósito, algibe, pantaneta, acequia, etc., desde donde se tomará el agua.

Vehículos contra incendios
Para los incendios forestales se utilizan vehículos con bastidor del tipo <<todo terreno>>, provistos de cisterna para el almacenamiento de agua de capacidad entre 600 y 3. 500 litros, y una bomba centrífuga accionada por el motor del vehículo, para el llenado de la cisterna o el lanzamiento del agua de la misma.

Estos vehículos se suelen Clasificar, según su capacidad de agua, en ligeros y pesados:

Vehículos ligeros: de 600 a 2.000 litros de agua.

Vehículos pesados: de 3.000 a 3.500 litros de agua.

En los últimos años se están desarrollando prototipos de mayor capacidad e incluso vehículos de cadenas, tipo carro de combate, con capacidad de unos 13.000 litros de agua.

Elementos complementarios
En general, tanto los grupos moto bombas como los vehículos contra incendios han de disponer como elementos complementarios de los siguientes:

Mangotes, son tubos de gran di metro (100/110 mm.) que sirvan para aspirar el agua por la bomba: deben ir provistos en su extremo de una alcachofa.

Mangueras, son tubos flexibles que permiten llevar el agua canalizada desde la cisterna o motobomba hasta la lanza; suelen utilizarse según su diámetro interior tres tipos:

• De 25 mm. de diámetro en tramos de 20 metros.
• De 45 mm. en tramos de 15 metros.
• De 70 mm. en tramos de 15 metros.

Lanza, dispositivo metálico que se coloca en el extremo de la manguera para dirigir el agua, en forma de chorro o pulverizada y que alcance cierta distancia, disponiendo para ello de una válvula que regula su apertura.

Racores, son piezas metálicas diseñadas para efectuar de forma rápida la unión entre mangueras o mangueras y lanzas.

Bifurcaciones y derivaciones, materiales especiales que permiten hacer ramificaciones en los tendidos de mangueras para optimizar el uso de las mismas.

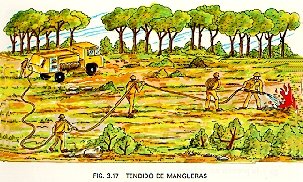

Tendido de mangueras
La utilización de motobombas o vehículos contra incendios requiere que se realice el tendido de mangueras desde los mismos hasta un lugar adecuado para el empleo del agua en la correspondiente fase de la extinción: ataque directo o indirecto, control o liquidación.En el tendido de mangueras hay que tener en cuenta las siguientes consideraciones :

• La altura de aspiración o desnivel entre la bomba y la Superficie del agua a utilizar debe ser menor de 6 metros.
• En la impulsión del agua, cada 10 metros de desnivel requieren una presión adicional de 1 atmósfera.
• Existe una pérdida de carga como consecuencia de la resistencia de la manguera a la circulación del agua que es mayor cuanto mayor es la longitud, el diámetro y la rugosidad de la misma, así como la velocidad de circulación del agua.
• La presión en la lanza debe ser como mínimo de 2 atmósferas.
• La presión de la bomba tendrá  que ser tal que supere a la altura de impulsión, la pérdida de carga y la presión en la lanza.

El primer tramo de manguera se tenderá desde la devanadera del vehículo, y si la longitud del mismo no es suficiente, se procederá a hacer los correspondientes empalmes, para lo cual el personal trasladar  los rollos colocados en la espalda.

En la operación del tendido habrá que evitar los roces y arrastres que puedan deteriorar la manguera.

La recogida debe hacerse enrollando los distintos tramos como se indica en la Fig. 3 .18.
