FN-FAL

El FAL L1A1, o fusil de asalto ligero, a pesar de su edad, sigue siendo un fusil de asalto muy difundido en todo el mundo por sus excepcionales dotes de robustez y fiabilidad. La prueba está en que durante la Guerra del Golfo, los destacamentos ingleses, inicialmente equipados con los "Bull pup" L85 de calibre 5,56 NATO, recibieron los viejos FAL, mucho menos sensibles a la arena. El FAL es tal vez el fusil construido en mayor numero de ejemplares después de Kalashnikov (adoptado por casi noventa países de todo el mundo).

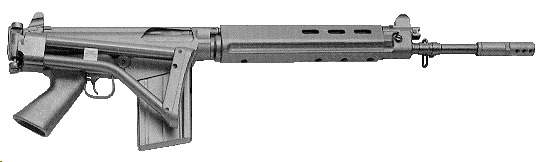

Este fusil se produce en numerosas versiones ; las más conocidas son el modelo standar, el de cañón pesado y el de culata plegable. Hay modelos comercializados en algunos países que no tienen selector y además, la capacidad del cargador ha sido disminuida a cinco cartuchos.

AQUÍ TENEMOS UNAS VISTAS DEL PUNTO DE MIRA Y DE LA ALETA DE DISPARO

En la planta de FN en Bélgica D.J. Saive creó un sistema similar al mecanismo del rifle semiautomático soviético Tokarev, el FN FAL original (Fusil Automatique Legere: Fusil Automático Liviano) utilizaba el cartucho Alemán 7.92mm Kurz. Luego Saive y Ernest Vervier lo rediseñaron para utilizar el cartucho 7.62mm NATO (OTAN), el FAL pronto se convirtió en uno de los más grandes éxitos en la historia de las armas de fuego modernas. Ha sido adoptado en diversas épocas por más de 90 naciones incluyendo numerosos paises en latinoamérica, la comunidad Británica e Israel. Ha sido fabricado por Argentina, Austria, Australia, Bélgica, Canada, Chile, Gran Bretaña, India, Israel y Sudafrica. El funcionamiento del FAL es a partir de los gases resultantes de la ignición del cartucho, y dispara desde la posición de bloque cerrado en fuego semi-automático y automático. Este fusil posee un método de regular el paso de gas. Este regulador funciona con el mismo principio que el mofle de un automóvil. En condiciones ideales la mayoría de los gases resultantes de la explosión de la polvora es expulsado hacia el aire, esto ayuda a reducir mucho el retroceso del arma.

Este excelente fusil fue desarrollado en los años cuarenta en Bélgica por el ingeniero Dieudonne Saive y después de probar varios tipos de munición, entre los que estaban el 7.92 x 33 mm Alemán y el .280 Británico, se adoptó finalmente el 7.62 x 51 mm OTAN, pero más por presión Estadounidense que por considerarle el calibre ideal para un fusil con posiblidad de disparar en ráfagas. Su cartucho es justamente uno de sus puntos fuertes, pues se le considera potente y muy confiable, con buen alcance y poder de parada, aunque más adecuado a un arma semi-automática que a un verdadero fusil de asalto.

Fue adoptado por muchos paises en el mundo, aproximadamente 90, y tambíen se fabricó en algunos de ellos como Australia, Austria, Argentina, Canada,Gran Bretaña, India, Israel, Sudafrica y la propia Bélgica por supuesto. Fue estudiado por el U.S. Army para su posible adopción, se fabricaron Fal estadounidenses para las pruebas (unos 500 T-48), y pudo haber sido el fusil standard de la Otan, pero los Norteamericanos prefirieron su M-14, y Alemania el H&K G-3, todos en 7.62mm x 51mm OTAN. Existen dos tipos de fusiles, los creados en base a las medidas inglesas (Pulgadas) y los creados en base a las medidas métricas, no siendo todas sus piezas intercambiables

Después de reinar en los campos de batalla del mundo por muchas décadas, como en las Islas Malvinas y en Israel, se le ha relegado de su posición dominante, principalmente por la adopción de muchos paises del calibre 5.56 x 45mm, también de origen USA. Curiosamente donde han ido a parar muchas de éstas armas pero con fines deportivos es a los Estados Unidos, su antiguo detractor, aunque solo las semi-automáticas, pues a los Fal que tiran ráfaga allí se les clasifica como Ametralladoras.

En los Años 30, la inadecuación del fusil de obturador giratorio-corredero era manifiesta, de forma que muchos países comenzaron a estudiar la posibilidad de realizar nuevos fusiles semiautomáticos capaces de sustituirlos.

En Italia aparecieron los fusiles ARMAGUERRA, BERETTA Y BREDA, armas interesantes, aunque no consiguieron superar el estadio de prototipo, excepto el último, adoptado por Costa Rica. En los EEUU. y en la Unión Soviética, los trabajos procedieron con mayor celeridad, tanto que ambas naciones consiguieron entrar en el segundo conflicto con armas de este tipo: el GARAND M1 de calibre 30-06 y el TOKAREV STV-38, de calibre 7,62x54R, enseguida sustituido por el modelo STV-40. Los Alemanes pioneros en el campo de fusiles semiautomáticos, tuvieron que esperar hasta el año 1941 para poder ver en servicio los primeros GEWEHR 41 de calibre 7,92x57 fabricado por Walther y Mauser, armas inferiores a las soviéticas y, sobre todo, a las americanas, por lo que en 1943 se implantó un nuevo fusil de recuperación de gas.

En la Fabrique Nationale de Herstal, ya durante la 2ª mitad de los Años Treinta, un proyectista ( Dieudonné Saive), conocido por haber completado y perfeccionado un proyecto de John M. Browning que llevó a la mítica pistola semiautomática HP 35, comenzó a estudiar la realización de un fusil semiautomático de recuperación de gas.

La invasión de Bélgica por parte de las fuerzas alemanas hizo que Saive y todo su equipo se trasladara a Gran Bretaña; aquí, en el Small Arms Group de Cheshunt y el Arsenal de Enfield, se prosiguieron los trabajos de experimentación que condujeron a la realización del SAFN, un fusil semiautomático de forma tradicional dotado de cargador fijo con capacidad para diez cartuchos, obturador de tipo oscilante y pistón para los gases, el cual se deslizaba por encima del cañón; este fusil sirvió de base a la realización de lo que en un futuro se convertiría en uno de los fusiles de calibre 7,62 NATO más difundido del mundo, el FAL.

La primera versión del fusil semiautomático calibre 7,92x33 creada por Saive recibió en 1946, un pedido por parte del ejército británico de 12.000 unidades, pero no fructificó. Mientras Saive se trasladó a Bélgica, en donde comenzó a estudiar un fusil que estuviera en condiciones de competir con el Sturmgewehr 44 alemán; en 1948, en el polígono de Zutendael, los primeros prototipos comenzaron a ser sometidos a duras pruebas. En 1952 se cambia el calibre por las presiones americanas, transformándose para el uso del calibre 7,62 NATO, convirtiéndose en el arma de este calibre más difundida del mundo.

En 1953, los ingleses decidieron adoptar como arma de ordenanza el nuevo fusil de asalto, en una versión capaz de disparar sólo en tiro semiautomático, denominado Rifle L1A1, producido inicialmente en Bélgica y a partir de 1958, por la BSA y el arsenal de Enfield en Gran Bretaña.

Comenzó a ser producida con licencia no sólo en el Reino Unido, sino también en Israel, Canada, Argentina, Brasil, India y Sudáfrica.

CARACTERÍSTICAS
CONSTRUCTOR	FABRIQUE NATIONAL HERSTAL-BÉLGICA
MODELO	FAL L1A1
CALIBRE	7,62x51 NATO
TIPO DE DISPARO	SEMI Y AUTOMÁTICO
LONGITUD DEL CAÑÓN	533 MM.
LONGITUD DEL ARMA	1016 MM.
SISTEMA	RECUPERADOR DE GAS CON OBTURADOR OSCILANTE.
ALIMENTACIÓN	CARGADOR 20 CARTUCHOS ( STANDARD)
MIRA POSTE Y DIÓPTER	100 A 600 M.
PESO DEL ARMA	4,2 KG.
CADENCIA DE TIRO	650 DPM
VELOCIDAD INICIAL	835 M/SG

L1A1 CON VISOR "SIGHT UNIT INFANTRY TRILUX"

VISTA DEL CARGADOR

La amplia utilización de forjados ha constituido el límite principal de esta arma, bien realizada y robusta, aunque demasiado complicada de realizar con los criterios de producción en masa. Por ello, este fusil, aun presentando el modelo más vendido en el ámbito occidental, ha tenido una difusión muy inferior en relación a otro como el AK47 y el AKM soviéticos. Sus principales defectos se pueden resumir en: el costo y peso elevados; dimensiones exageradas y poca controlabilidad en el tiro a ráfagas (común en todas las armas de este calibre). A favor tenemos la robustez, la fiabilidad y el alto nivel de terminación (por lo menos en los ejemplares belgas).

PARTES DEL FAL

Pasemos a examinar el FAL, desde el punto de vista técnico.

PUNTO DE MIRA Y REGULADOR DE GAS	APAGALLAMAS

La parte mecánica más interesante es, el regulador del flujo de los gases, consistente en un tornillo colocado inmediatamente detrás del punto de mira. Este se abre según el grado de limpieza del arma: cuando el fusil está perfectamente limpio, dicho tornillo permanece casi completamente cerrado de forma que se disuelve en la atmósfera la mayor parte de los gases que salen por el cañón, por contra, cuando está sucio es decir con mas residuos, la válvula se abre para poder utilizar mayor cantidad de gas para la repetición.

Despiece del cañón y del sistema de toma de gas del FAL.

Punto de mira y válvula reguladora del flujode gases

Válvula de toma de gas

El funcionamiento del fusil es más o menos igual el de todas las armas de asalto. Partiendo con el arma cargad, cuando se pulsa el gatillo, el martillo se abate con fuerza sobre el percutor y se produce el disparo. La bala recorre el cañón y, cuando supera el orificio de la toma de gases, una parte de éstos son recogidos y enviados a la cámara de expansión. Al entrar en la cámara de expansión, los gases se dilatan y una parte se utiliza para retirar el portaobturador, mientras que lo que sobra se dispersa hacia el exterior del arma. El pistón, retirado, choca con fuerza contra el portaobturador, que comienza a retirarse unos 6 milímetros en un espacio de tiempo suficiente para que las presiones desciendan a un nivel aceptable en el interior de la recámara. En este momento, los planos inclinados en el interior del portaobturador hacen bascular el obturador, que se desliga de la posición de cierre y comienza a retirarse junto al propio portaobturador.

Obturador visto desde abajo
Obturador de acero sólido	Portaobturador

El obturador, retirado se lleva consigo la vaina enganchada a la uña del extractor. Obturador, portaobturador y vaina continúan el movimiento de retroceso permaneciendo unidos entre si y comprimiendo el muelle recuperador. Cuando llegan al final del recorrido, la vaina se encuentra un saliente en el pistolete que lo libera del diente del extractor y le obliga a salir expulsado por la ventana de expulsión.

Aqui se puede ver el elevador del cargador y el expulsor.

Pistolete visto desde arriba.

Este es el pistón de los gases con el muelle recuperador en la parte posterior

El portaobturador junto con el obturador, sigue retrocediendo hasta que llega al final del recorrido; en este momento, el muelle recuperador comienza a extenderse empujando hacia delante las dos piezas. El obturador, avanzando, recoge un cartucho nuevo del cargador y lo introduce en la recámara colocándose en la posición de cierre.

Una vez que el obturador se ha cerrado completamente, el portaobturador sigue avanzando durante otros 6 milímetros hasta que se bloquea contra las paredes externas de la recámara.

Vista de la recámara

Cuando el ciclo del cierre se ha completado, si el arma está en posición de tiro con ráfaga, el martillo vuelve a abatirse; si el selector está en tiro semiautomático, el martillo permanece enganchado al diente del desconector. En el momento en el que se disparan todos los cartuchos del cargador, un saliente colocado en el elevador del cargador, intercepta un pivote que se desplaza hasta bloquear al obturador. Para cerrar de nuevo el obturador es necesario coger el cargador y mover manualmente la palanca colocada junto a la retenida del cargador, o bien introducir un cargador lleno y retrasar la palanca de montar de forma que el pivote pueda bajarse de nuevo.

DESMONTAJE DEL ARMA

MODELO FNC
