*** Single SideBand Analog Filter ***

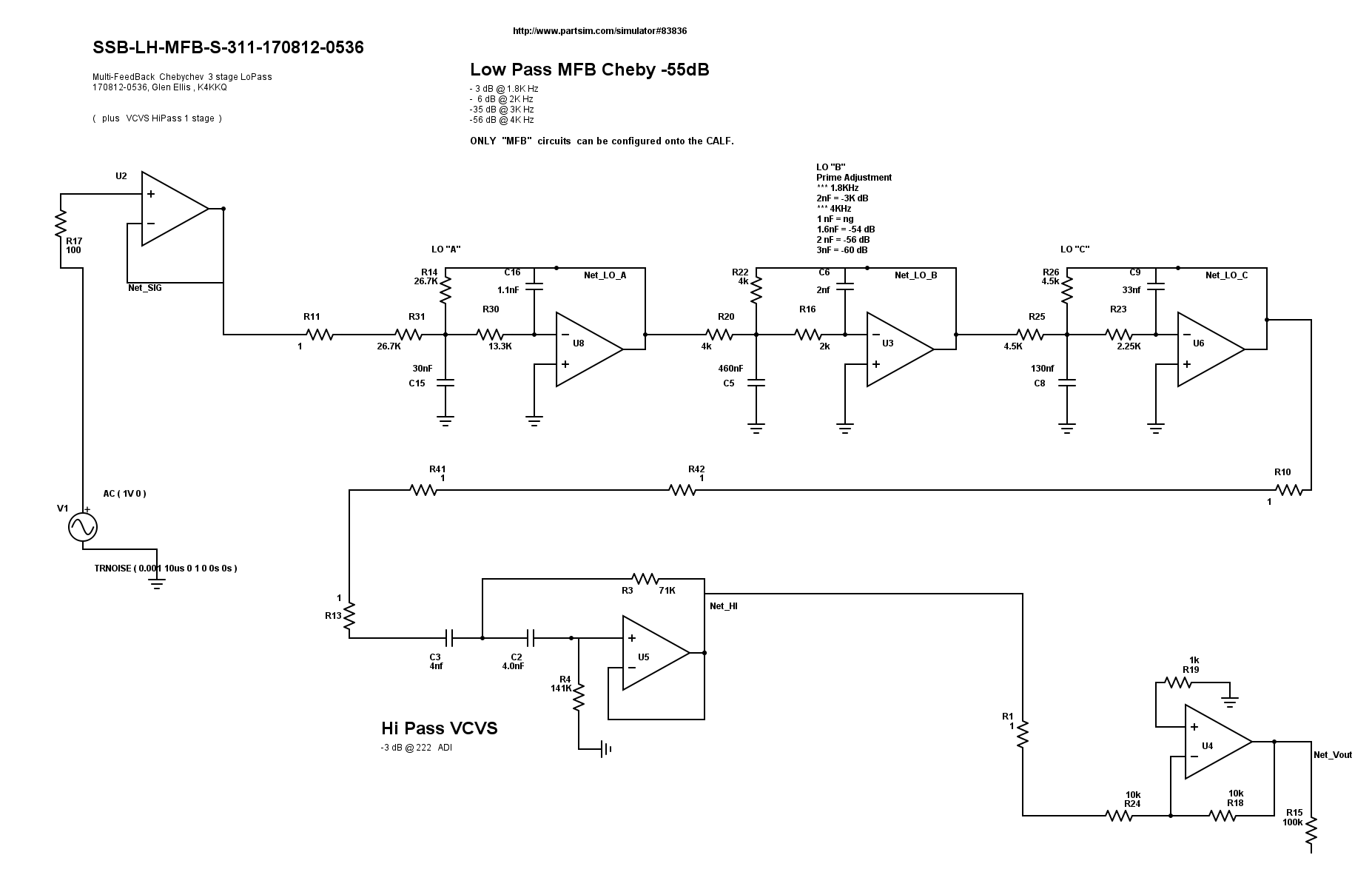

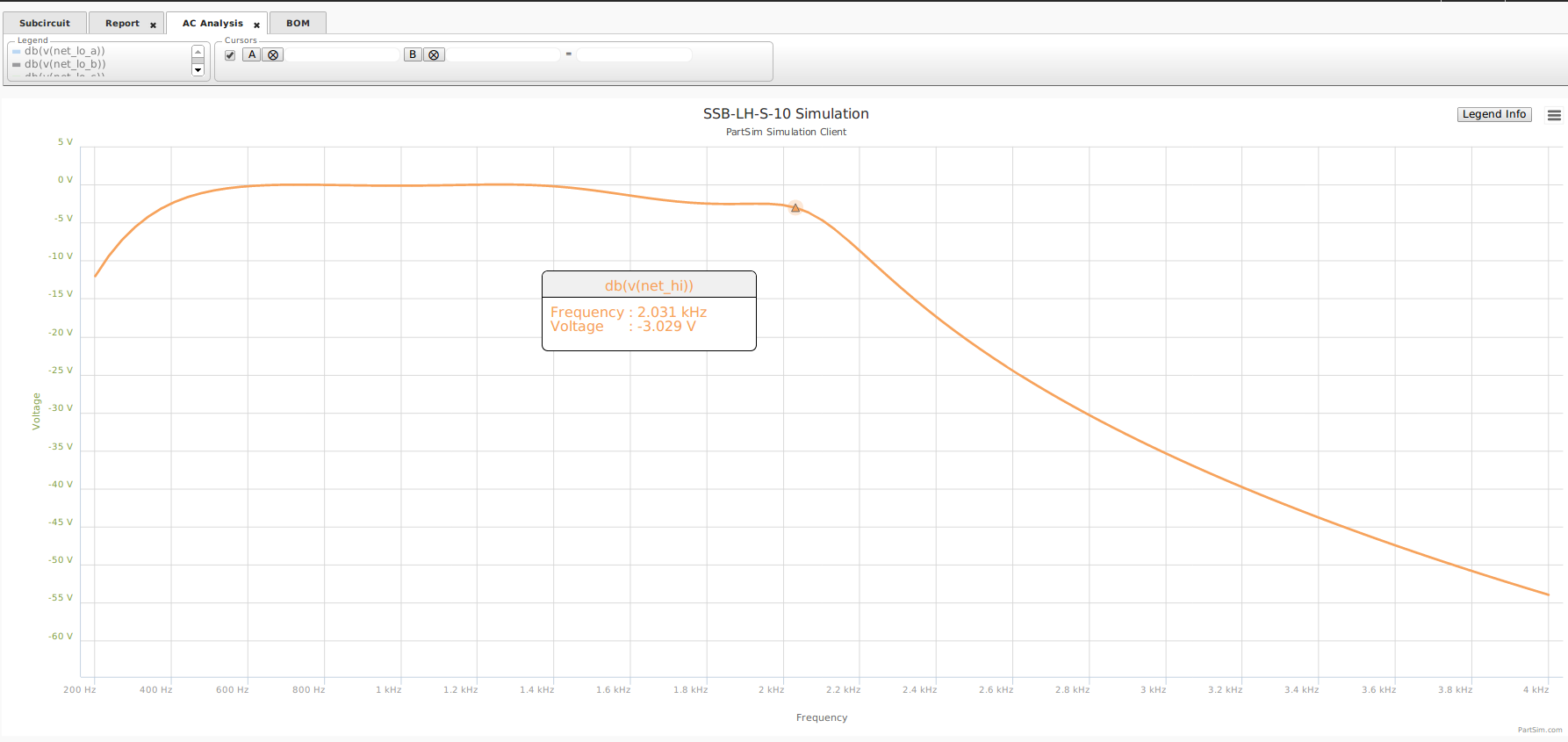

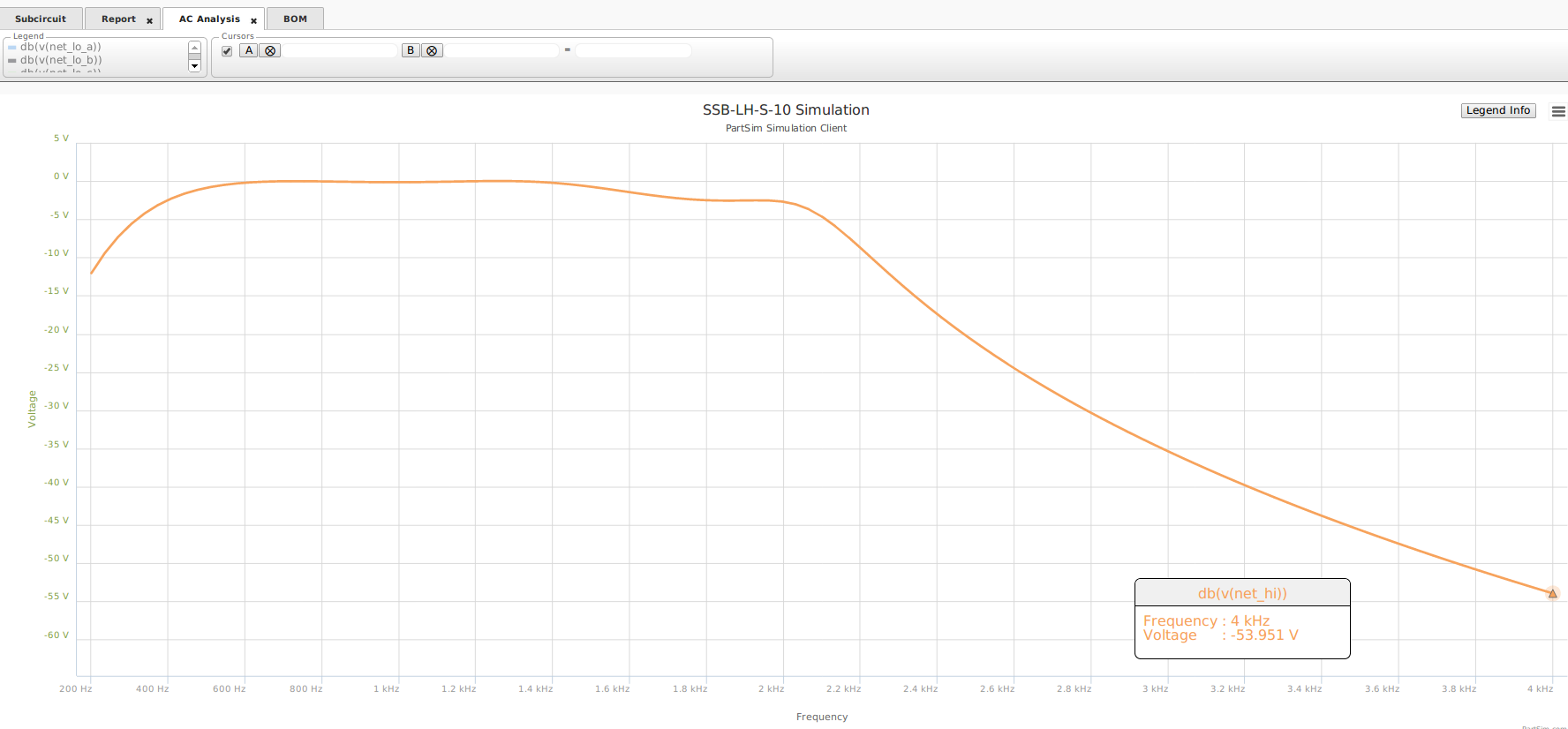

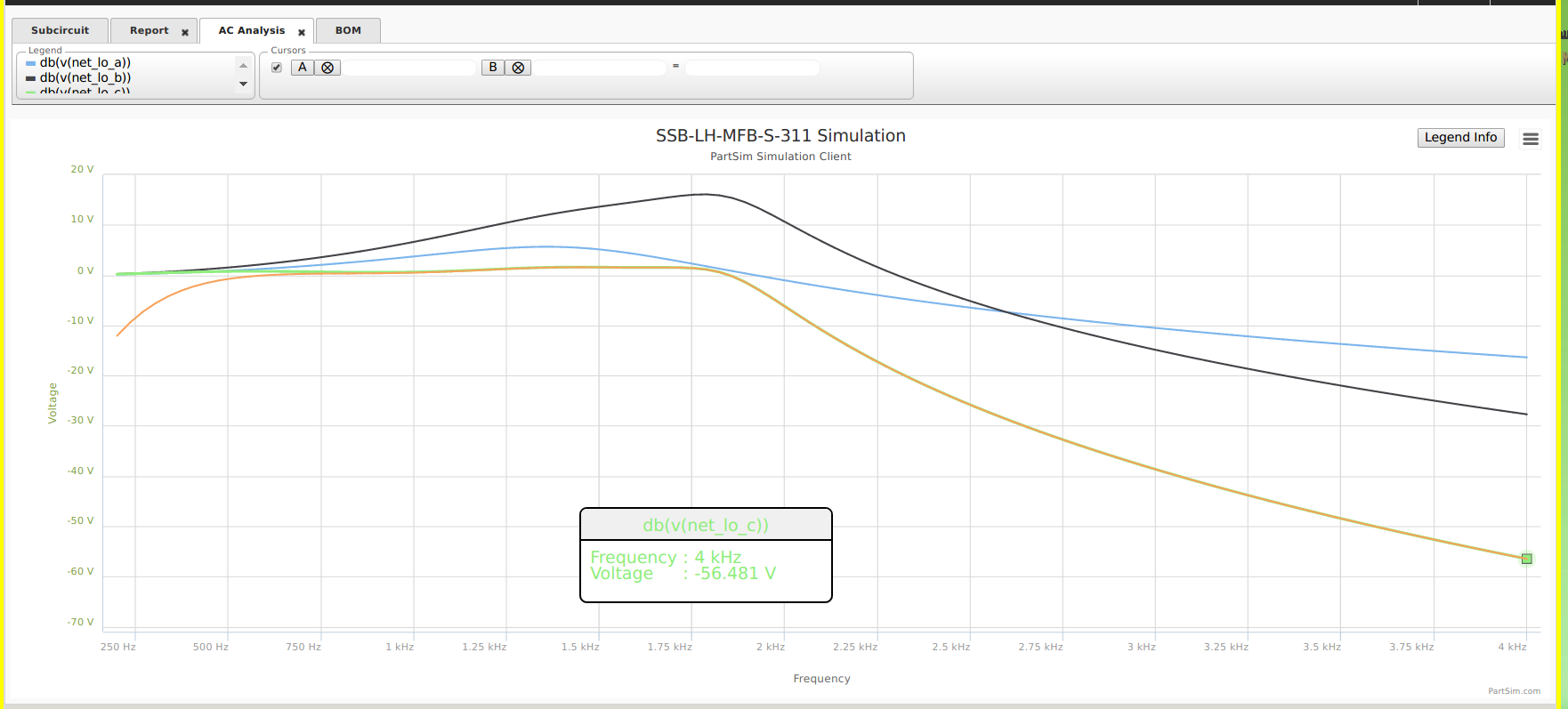

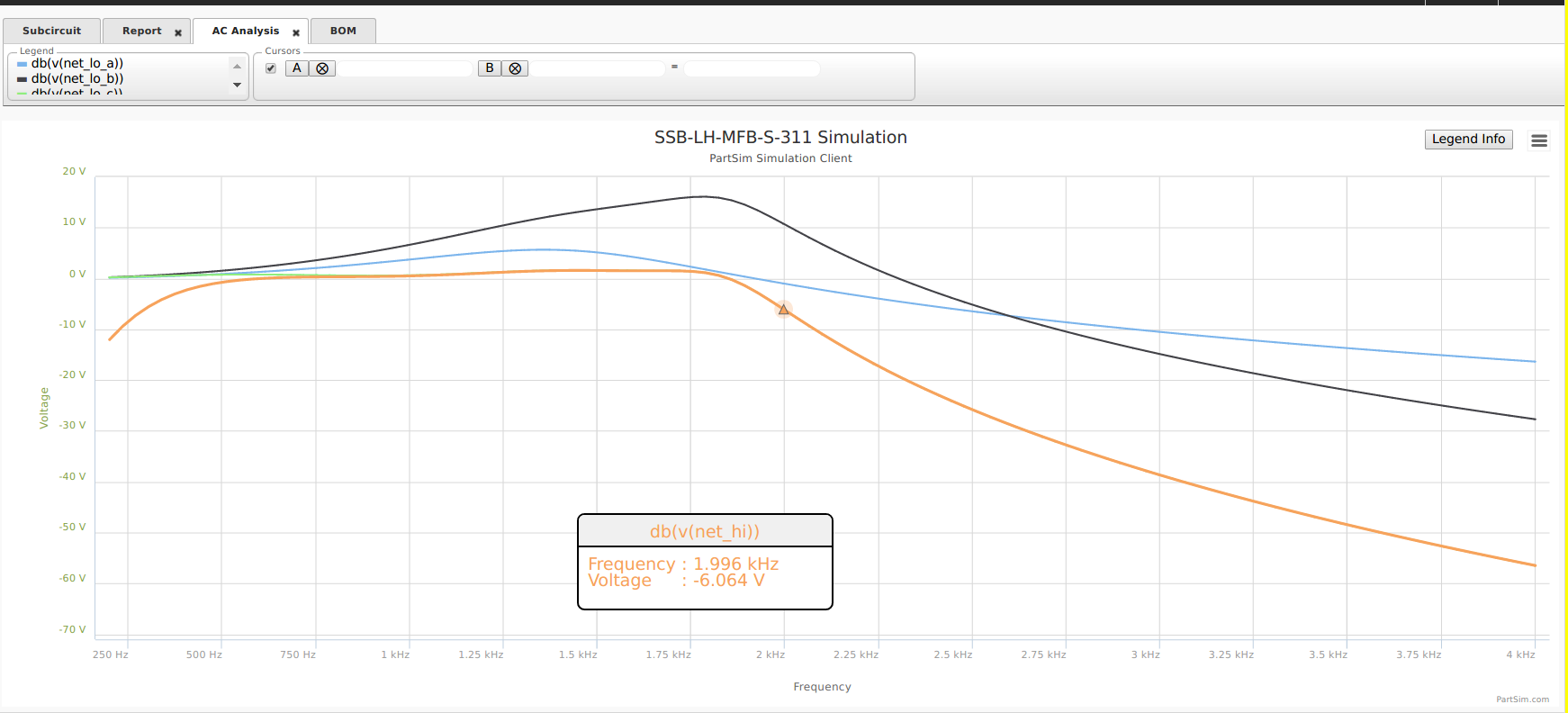

*** below : Bode Plot for -3dB and Octave   Fx-B with c=2nF

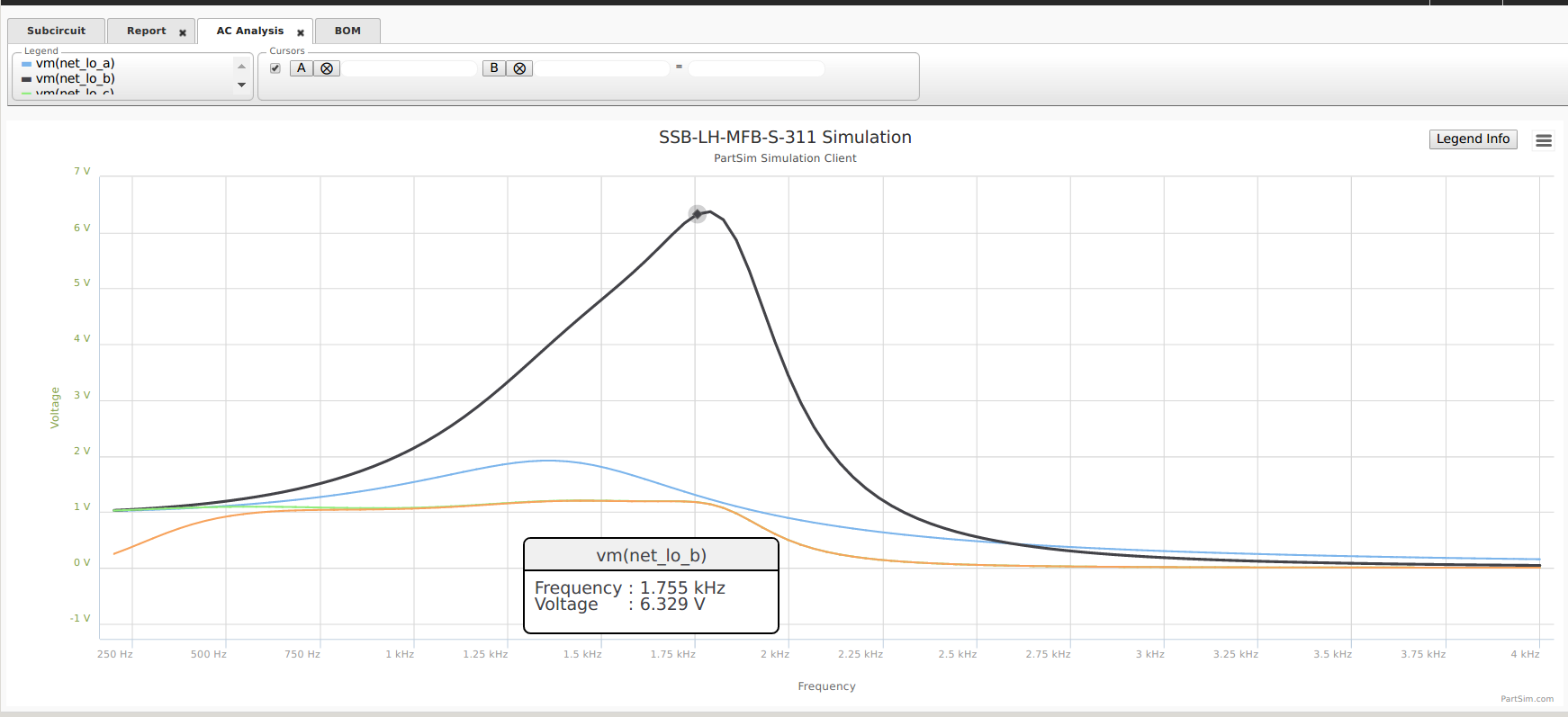

*** below : Magnitude Plot for -3dB and Octave   Fx-B with c=2nF

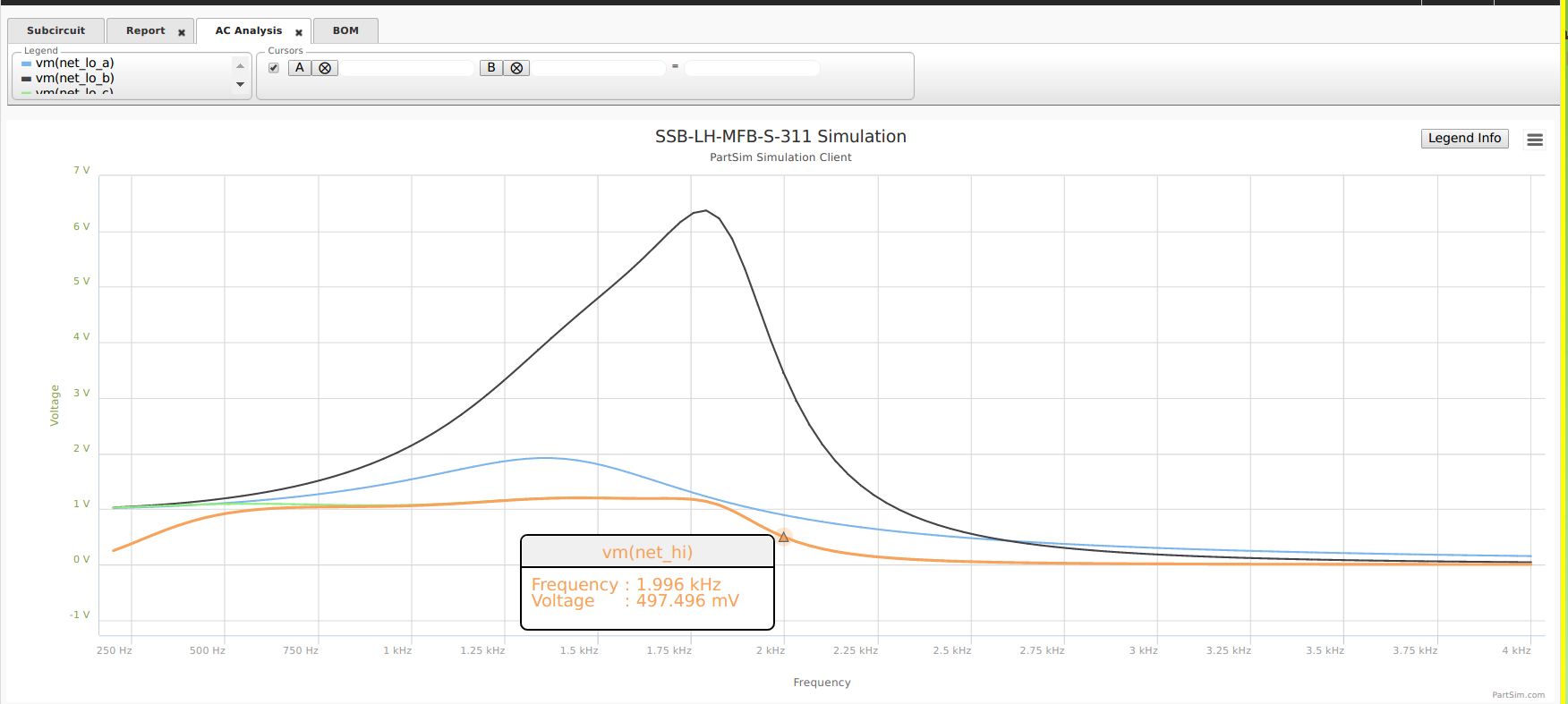

*** below : Magnitude Plot for -3dB and Octave   Fx-B with c=1.6nF









#########################################################################################################################################
