ANTES DE TOCAR ALGÚN COMPONENTE, DESCARGA LA ELECTRICIDAD ESTÁTICA QUE PUEDAS TENER, TOCANDO ALGO METÁLICO A TIERRA (UNA PUERTA, POR EJEMPLO)
LISTADO DE COMPONENTES:
MOTHER SOYO 5EH5
MICRO K6 500 MHZ.
COOLER
MEMORIA 64MB. 100MHZ.
GABINETE ATX
PLACA DE VIDEO TNT2
PLACA DE SONIDO S. B. 128
MODEM MOTOROLA 56K
DISCO RÍGIDO 20GB.
DISQUETERA
LECTORA DE CD GENERICA
DRIVERS
MANUALES
1: INSTALAR EL MICRO EN EL MOTHER
LEVANTÁ LA TRABITA DEL ZOCALO Y VERIFICÁ QUE LOS PINES DEL MICRO COINCIDAN CON EL ZÓCALO (POR LO GENERAL UNA DE LAS PUNTAS ES DIFERENTE A LAS OTRAS TRES). DESPUÉS DE COLOCARLO BAJÁ LA TRABA PARA ASEGURAR EL MICRO. COLOCÁ UNA CAPA DE GRASA SILICONADA AL CORE DEL MICRO. AHORA COLOCA EL COOLER (VENTILADOR) SOBRE EL MICRO. LAS TRABITAS DEL COOLER VAN SUJETAS A LOS COSTADOS DEL ZOCALO. NO OLVIDES CONECTARLO AL MOTHER O A LA CONEXIÓN DE LA FUENTE.
SEGUN LA VELOCIDAD Y VOLTAJE DEL MICRO, TENDRÁS QUE CONFIGURAR EL MOTHER. EN EL MANUAL, TE INDICA COMO JUMPEARLO. POR LO GENERAL TENDRÁS QUE JUMPEAR, EL BUS Y EL MULTIPLICADOR EJEMPLO: 100X5 =500 MHZ.
2: INSTALAR LA MEMORIA
LA MEMORIA DIMM (168 CONTACTOS) TIENE DOS RANURAS BIEN DIFERENCIADAS, POR LO CUAL NO TENDRAS MAYORES PROBLEMAS PARA COLOCARLA. SOLO ABRE LAS TRABITAS E INSERTALAS EJERCIENDO UNA LEVE PRESIÓN HASTA QUE LAS TRABITAS ENCAJEN EN LAS RANURAS A LOS COSTADOS DE LA MEMORIA.
3: COLOCAR EL MOTHER EN EL GABINETE
QUITÁ LOS TONILLOS DE LA TAPA DEL GAB. (SEGUN EL MODELO DE GAB.).DESPUES LOS QUE SOSTIENEN EL CHAPON DONDE VA EL MOTHER. COLOCA EN ESTE LOS PLASTIQUITOS ESPACIADORES, SEGÚN COINCIDAN EN LAS GUIAS DEL MOTHER.UNA VEZ QUE HAYA ENCAJADO, COLOCA LOS TORNILLOS PARA SUJETAR FIJO EL MOTHER AL CHAPÓN. INSTALÁ TODO ESTE CONJUNTO EN LA ESTRUCTURA DEL GABINETE.
4: COLOCAR LA LECTORA, EL D. RÍGIDO Y LA DISQUETERA
CONFIGURÁ LA LECTORA. EN LA PARTE POSTERIOR, CON EL JUMPER, COMO ESCLAVA Y EL D. RÍGIDO COMO MAESTRO.
EN LA BAHÍA MAS GRANDE VA LA LECTORA, QUITÁ LA TAPITA DEL FRENTE DEL GAB. E INTRODUCE LA LECTORA. ASEGURALA CON CUATRO TORNILLOS, DOS DE CADA LADO. EN LA BAHÍA MAS CHICA DE IGUAL MANERA VA LA DISQUETERA. Y DEBAJO DE ESTA DE ADENTRO EL D. RÍGIDO. DEBES AJUSTAR TODO BIEN, PARA QUE NO HAYA RUIDOS NI VIBRACIONES.
5: CONECTANDO EL CABLERÍO
EL CONECTOR MAS GRANDE QUE SALE DE LA FUENTE DE ALIMENTACIÓN, ES EL QUE ALIMENTA EL MOTHER, POR EL FORMATO QUE TIENE, ES MUY SENCILLO DARSE CUENTA EN QUE POSICIÓN VA CONECTADO AL MOTHER Y DONDE VA CONECTADO. DE ÚLTIMA REVISA EL MANUAL.
EN ESTE VAS A VER TAMBIÉN DONDE CONECTAR LOS CABLECITOS DEL RESET, LUZ DEL D. RÍGIDO, ETC.
CONECTÁ EL CABLE PLANO MAS ANCHO (40 CONECTORES) EN EL MOTHER (SI MIRAS BIEN EL CABLE PLANO NOTARAS QUE EL CONECTOR DEL MEDIO, ESTA MAS CERCA DE UNA DE LAS PUNTAS, O SEA QUE NO ESTA EN EL MEDIO!. EL CONECTOR DE LA PUNTA MAS ALEJADO, ES EL QUE VÁ EN EL MOTHER, EL "CENTRO" AL D. RÍGIDO Y LA OTRA PUNTA A LA LECTORA) DONDE DICE "IDE 1",TENIENDO EN CUENTA QUE EL BORDE ROJO DEL CABLE VÁ DEL LADO QUE DICE 1 EN UNA PUNTA DEL CONECTOR DEL MOTHER (EN LA OTRA PUNTA ESTA EL NUMERO 40). EN LA LECTORA Y EL D. RÍGIDO, EL BORDE ROJO VA DEL LADO DE LA ALIMENTACIÓN DE ESTOS.
LOS CONECTORES DE ALIMENTACIÓN DE LA LECTORA Y EL D. RÍGIDO SON IGUALES, EL ÚNICO DISTINTO ES EL DE LA DISQUETERA. NO PUEDES EQUIVOCARTE AL CONECTARLOS YA QUE TIENEN UNA SOLA POSICIÓN.
EL CABLE DE LA DISQUETERA ES MAS ANGOSTO (34CONDUCTORES) QUE EL DEL D. RÍGIDO, Y VA CONECTADO DE IGUAL MANERA, CON EL BORDE ROJO EN EL CONECTOR DEL MOTHER DONDE DICE 1 .
SOLO FALTA CONECTAR EL COM 1 , EL COM 2 Y EL PUERTO SERIAL DE LA IMPRESORA.
6: COLOCANDO LAS PLACAS
LAS PLACAS DE VIDEO, SONIDO Y MODEM, NO SUPONEN NINGUNA COMPLICACIÓN.
SI LA PLACA DE VIDEO ES SLOT "AGP" DEBES INSERTARLA EN SU CORRESPONDIENTE RANURA (POR LO GENERAL ES COLOR MARRÓN). SIEMPRE EJERCIENDO UNA LEVE PRESIÓN HASTA QUE HAYA ENTRADO EN EL SLOT Y DESPUÉS DEBES ATORNILLARLA AL GAB.
LA PLACA DE SONIDO Y EL MODEM VAN COLOCADOS DE LA MISMA MANERA EN SUS RESPECTIVOS SLOT ( PCI SON LOS DE COLOR BLANCOS, E ISA SON LOS DE COLOR NEGRO).
7: ÚLTIMAS CONEXIONES
CASI LISTO PARA PROBAR, SOLO FALTA CONECTÁR: EL MONITOR A LA PLACA DE VIDEO, EL MOUSE, LOS PARLANTES, EL CABLE DE ALIMENTACIÓN, EL MODEM Y EL TECLADO.
8: ENCENDIENDO LA PC (ARRANCARÁ)

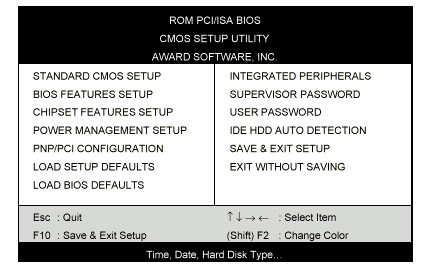

SI ARRANCA( JE JE), VEREMOS EN LA PARTE SUPERIOR LA TARJETA DE VIDEO, DESPUÉS LA PANTALLA PRINCIPAL, DONDE NOS DICE ENTRE OTRAS COSAS, LA VERSIÓN DEL BIOS, DEL MICRO, EL CONTEO DE MEMORIA Y EL MODELO DEL MOTHER. ANTES DE QUE TERMINE EL CONTEO DE MEMORIA, DEBEMOS OPRIMIR LA TECLA "SUPRIMIR" O "DELETE", DE ESTA FORMA ACCEDEREMOS AL SETUP DE LA MAQUINA.
LO PRIMERO QUE DEBEMOS HACER ES IR A DONDE DICE "IDE HDD AUTO DETECCIÓN"

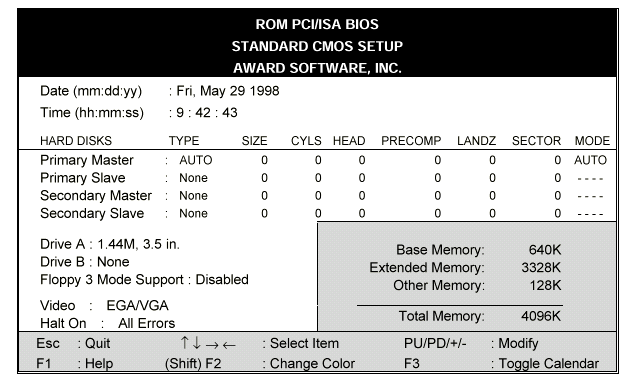

PARA QUE DETECTE NUESTRO D. RÍGIDO. DESPUÉS, VOLVEMOS A LA PANTALLA PRINCIPAL, ENTRAMOS EN "ESTANDAR CMOS SETUP" Y VERIFICAMOS QUE SE ENCUENTRE NUESTRO D. RÍGIDO COMO PRIMARIO Y COMO ESCLAVO PONEMOS AUTO Y AUTO.

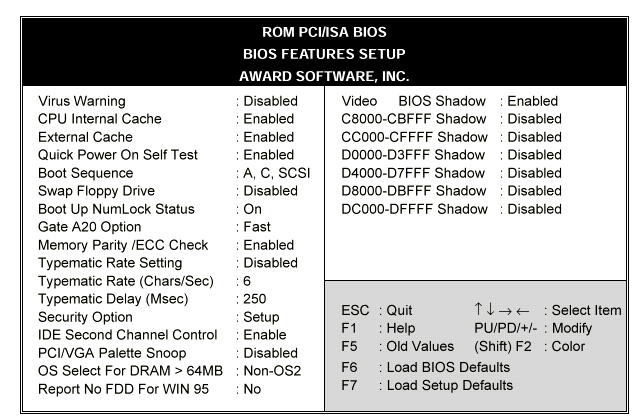

Y EN LA SEGUNDA OPCIÓN "BIOS FEATURE SETUP" ELEGIMOS EL DISPOSITIVO DE ARRANQUE (A, C). "A" ES LA DISQUETERA Y "C" EL D. RÍGIDO.
OTRA VEZ VOLVEMOS A LA PANTALLA INICIAL Y ELEGIMOS CON ENTER "SAVE Y EXIT SETUP", NOS PREGUNTARA SI QUEREMOS GUARDAR LOS CAMBIOS Y CONTESTAMOS CON "Y" Y ENTER.
SI ALGUNA VEZ METÉS LA PATA CON EL SETUP, PARA RECOMPONERLO SOLO NESECITÁS PULSAR SOBRE LA OPCIÓN "LOAD BIOS SETUP" Y CONTESTAR CON "Y" Y ENTER, DESPUÉS SOLA SE REINICIA PERO CON LOS VALORES DEL BIOS ESTÁNDAR DEL FABRICANTE.
9: FORMATEANDO EL D. RÍGIDO E INSTALANDO EL SISTEMA OPERATIVO
