BPL: Broadband over Power Line
Definición, conceptos y descripciones
INTRODUCCION
PLC (Power Line Communication) es una tecnología que permite
ofrecer servicios de comunicaciones de banda ancha a través de la red eléctrica.
Aunque no es tan reciente como puede suponerse, PLC ha sido objeto de gran
atención en los últimos años, y el hecho de que en la actualidad se estén
desarrollando pruebas y despliegues más o menos extensos en cerca de ochenta
países es un síntoma claro de su potencial y del interés que despierta.
La idea esencial del PLC consiste en
utilizar la línea eléctrica para la transmisión de datos, de forma que se
puedan ofrecer servicios de telecomunicación basados en tecnología IP (Internet Protocol). La ventaja de este enfoque es
patente, al plantear la utilización de una infraestructura ya existente y de
muy extensa cobertura, como es la red eléctrica, para la prestación de
servicios de telecomunicaciones. Existe cierta similitud con el caso de las tecnologías
ADSL (Asymmetric
Digital Subscriber Loop), y en
general xDSL, las cuales aprovechan el par de cobre, inicialmente ideado para
prestar el servicio de telefonía básica en banda vocal, como medio de
transporte de Internet de alta velocidad. Así pues, tanto PLC como ADSL
utilizan infraestructuras ya desplegadas y muy extendidas, aunque originalmente
no pensadas para transmitir datos.
DEFINICION, CONCEPTOS Y DESCRIPCIONES
Antes de introducir conceptos relativos al
PLC conviene describir brevemente lo que se conoce por redes eléctricas, las
cuales se dividen en redes de alta, media y baja tensión. La red de alta
tensión es una red de transporte que hace llegar la energía desde los centros
de producción hasta los de consumo (núcleos de población e industrias). La
mayoría de los tendidos de alta tensión son aéreos, y los valores de tensión
eléctrica que se manejan en estos tramos son del orden de los cientos de
kilovoltios, al permitir estas elevadas tensiones un transporte de la energía
más eficiente.
En los puntos de consumo, como las
ciudades, suele haber grandes centros de transformación que convierten esta
energía eléctrica a unos valores de tensión inferiores, de forma que se origina
una segunda red, generalmente enterrada, con valores entre 15 y 20 kilovoltios.
Ésta es la red eléctrica de media tensión.
Por último, se produce una nueva
transformación para poder suministrar electricidad a los domicilios. En las
ciudades existen instalaciones incorporadas a los edificios o bajo tierra que
se conocen como centros de transformación, y en ellos tiene lugar la
transformación a los 220 voltios que se manejan habitualmente en los hogares.
Esto es lo que se conoce como baja tensión.
A continuación una serie de conceptualización de BPL:
Power Line Communications
(Comunicaciones mediante línea de energía) abreviada en inglés PLC es un
término que describe diferentes tecnologías que utilizan las líneas de energía eléctrica
convencionales para transmitir señales de radio para propósitos de
comunicación.

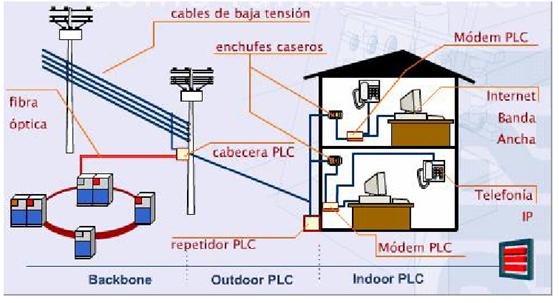

La Banda Ancha sobre líneas de energía (abreviada BPL por
Broadband over Power Lines) representa el uso de tecnologías PLC que
proporcionan acceso de banda ancha a Internet a través de líneas de energía
ordinarias. En este caso, una computadora (o cualquier otro dispositivo)
necesitaría solo conectarse a un "modem" BPL enchufado en cualquier
toma de energía en una edificación equipada para tener acceso de alta velocidad
a Internet.

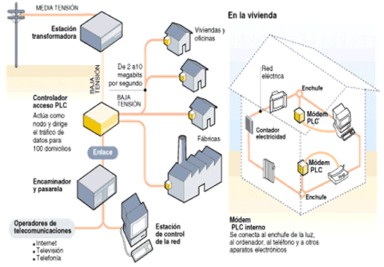

Los módems PLC transmiten en las gamas
de media y alta frecuencia (señal portadora de 1,6 a 30 MHz). La velocidad
asimétrica en el módem va generalmente desde 256 kbit/s a 2,7 Mbit/s. En el
repetidor situado en el cuarto de medidores (cuando se trata del suministro en
un edificio) la velocidad es hasta 45 Mbit/s y se puede conectar con 256 módems
PLC. En las estaciones de voltaje medio, la velocidad desde los centros de
control de red ("head end") hacia Internet es de hasta 135 Mbit/s.
Para conectarse con Internet, las empresas de electricidad pueden utilizar una
"espina dorsal" de fibra óptica o enlaces inalámbricos.
Las tecnologías de banda ancha sobre líneas eléctricas se
han desarrollado más rápidamente en Europa que en Estados Unidos debido a una
diferencia histórica en las filosofías de diseño de sistemas de energía. Casi
todas las grandes redes eléctricas transmiten energía a altos voltajes para
reducir las pérdidas de transmisión, después en el lado de los usuarios se usan
transformadores reductores para disminuir el voltaje. Puesto que las señales de
BPL no pueden pasar fácilmente a través de los transformadores (su alta
inductancia los hace actuar como filtros de paso bajo, bloqueando las señales
de alta frecuencia) los repetidores se deben unir a los transformadores. En
Estados Unidos, es común colocar un transformador pequeño en un poste para uso
de una sola casa, mientras que en Europa, es más común para un transformador
algo más grande servir a 10 o 100 viviendas. Para suministrar energía a los
clientes, esta diferencia en diseño es pequeña, pero significa que suministrar
el servicio BPL sobre la red de energía de una ciudad típica de los Estados
Unidos requerirá más repetidores en esa misma proporción, que los necesarios en
una ciudad europea comparable. Una alternativa posible es utilizar los sistemas
BPL como redes de retorno para las comunicaciones inalámbricas, por ejemplo
colocando puntos de acceso Wi-Fi o radio bases de telefonía celular en los
postes de energía, permitiendo así que los usuarios finales dentro de cierta
área se conecten con los equipos que ya poseen. En un futuro próximo, los BPL
se pudieran utilizar también como redes de retorno para las redes de WiMAX.
Empleos de la banda
ancha sobre energía eléctrica
·
La transmisión de señal de datos sobre tecnologías de
banda, a pesar de ser una tecnología que se encuentra en estado de proyecto o
inicios de implantación en muchos países, es algo que tiene múltiples usos.
·
El caso principal es, por supuesto, para lo que nació, la
transmisión de señales de datos sobre la propia línea eléctrica, es decir que las
compañías de electricidad, serían los principales proveedores de señal, tanto
internet, como acceso a redes privadas empresariales; por estar transmitiendo
la misma sobre la red cableada eléctrica existente, sin mayores inversiones que
las ya existentes e implementadas.
·
Adicionalmente, las empresas podrían disponer de
comunicación en sus redes de área local, sin instalar un cableado adicional al
cableado eléctrico necesario en las oficinas; con el simple uso de los
respectivos dispositivos de comunicación y conexión de data, los cuales
igualmente se requieren en las redes tradicionales.
·
Por otro lado, la transmisión de voz es igualmente
posible, además de voz sobre IP. Con la
difusión de esta tecnología se podrá tener con el mismo contrato de suministro
eléctrico en una empresa, la transmisión de voz datos y video en demanda
(videoconferencia) a la red WAN de la misma, sin necesidad de contratar ningún
servicio adicional y con las ventajas de instalación que donde se tenga un
punto eléctrico, se puede contar igualmente con el servicio de transmisión de
voz y data sobre banda ancha.
·

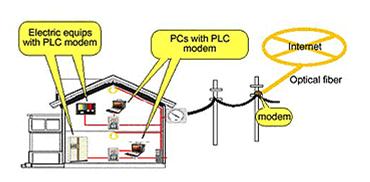

Uso Residencial: Para
disponer de esta tecnología en los hogares, tal como se muestra en la figura,
disponer de un modem PLC en los equipos que se deseen controlar, tales como aparatos
eléctricos o computadoras e igualmente es necesario este modem, para efectuar
la modulación de la señal proveniente de Internet hacia la línea eléctrica.
Básicamente en un hogar, se podría disponer de Internet de banda ancha y
telefonía.
·

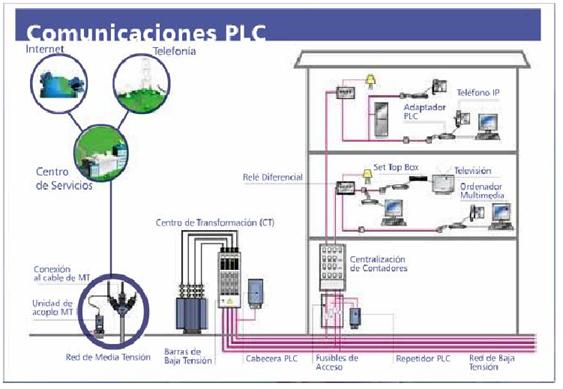

Uso Industrial: En una
empresa u oficina, al igual que en el hogar, como se muestra en la figura, es
necesario tener conectado un modem PLC, para cada equipo que se desee conectar,
igualmente, dependiendo de la longitud del cable, hay que tomar en
consideración, factores como la atenuación de la señal, por lo que es
conveniente, instalar un repetidor o modem intermedio que permita la
amplificación de la señal; del mismo modo es conveniente efectuar una revisión
general del cableado eléctrico, puesto que las condiciones de antigüedad del
cableado, humedad en las tuberías, deterioro o mala elaboración de los empalmes
y malas condiciones de aterramiento son factores, que perjudican la optimización
de la señal.
·
En los usos comerciales de la difusión de señales de
banda ancha sobre la línea eléctrica, se pueden emplear, control remoto, de
equipos y dispositivos, acceso a redes privadas virtuales, comunicación entre
redes LAN, CAN, MAN y WAN, telefonía y voz sobre Ip y acceso a canales de video
por medio de la segmentación de las redes, para ofrecer servicios garantizados
de ancho de banda como videoconferencia o video en demanda.
Redes Inalámbricas
·
Las redes inalámbricas permiten la transmisión de datos a velocidades
aceptables, con la facilidad de la movilidad en los equipos; sin embargo, la calidad
de la transmisión no siempre se puede garantizar, pues existen factores que la
afectan, tales como la ubicación geográfica, interferencias físicas en la
transmisión, interferencias eléctricas o de ondas, condiciones climáticas;
todos estos aspectos son superados por la transmisión de datos sobre línea
eléctrica, ya que, si bien puede existir interferencia; con la correcta
instalación de los equipos necesarios y verificación de la línea eléctrica en
perfectas condiciones, se puede garantizar que la interferencia sea mínima.
· La única limitación de la tecnología BPL con respecto al uso de tecnologías inalámbricas es la facilidad de acceso; lo cual es la gran ventaja de la inalámbrica, aunque sin embargo, dondequiera que exista energía eléctrica cableada, en teoría se puede tener BPL, BPL se constituye, además en un factor de apoyo con la tecnología inalámbrica, puesto que muchos equipos y dispositivos se conectar a los equipos de comunicación por medio del uso de equipos con conexiones de tipo power over Ethernet, con lo que se puede considerar que ambas se complementan.
Redes cableadas
·
Al comparar la tecnología BPL con las redes cableadas, bien sea, fibra
óptica, coaxial o par trenzado, se observa la gran ventaja del BPL, puesto que
en primer lugar, sus costos de instalación son mucho menores, puesto que ya
vienen incluidos con la instalación del cableado eléctrico y los dispositivos
adicionales, son similares a los que se requieren con cualquiera de las otras
tecnologías (switches, routers, módems). En cuanto al ancho de banda,
distancias entre repetidores y velocidades de acceso son similares a excepción
de la fibra, la cual en este aspecto la supera, sin embargo en la evaluación de
costos, la fibra se queda muy atrás, por lo que son factores a considerar en
etapas de proyecto.
·
Otra gran
ventaja de BPL, además de su fácil instalación, es la conveniencia de uso, de
un mismo proveedor de servicios en cuando a transmisión y energía, lo que la
convierte en una tecnología muy atractiva; puesto que garantiza paquetes de
descuento por utilización de servicios globales proporcionados por una misma
organización en lugar de contratar diversos servicios a varias empresas de
telefonía, acceso a redes, energía eléctrica, etc.
·
BPL,
al soportar IP puede entregar al usuario final una gran variedad de servicios,
como: Internet de alta velocidad, telefonía, servicios avanzados de voz, videoconferencia,
video vigilancia, contenido (video y audio digitales), juegos de video y datos
(transferencias de archivos de texto, fotos, videos), etc.
· BPL también funciona sobre líneas eléctricas interiores (oficinas, almacenes, negocios, edificios corporativos), de ahí que no es sólo una tecnología para aplicaciones residenciales sino que puede también ser utilizada para crear Redes de Área Local (LANs) en edificios y oficinas, como alternativa al cableado estructurado de convencional. Incluso, puesto que la instalación eléctrica abarca prácticamente todo edificio, BPL puede ser una herramienta que facilite la comunicación de dispositivos a través de todo el inmueble (cámaras, lectores de identidad, interruptores, alarmas, entre otras).
·
La
posibilidad de llevar la señal de voz, video y datos a través de la red de
media y baja tensión eléctrica permitirá el crecimiento de la red de
telecomunicaciones, así como disponer, por parte de la población, de una
potente herramienta que promueva el desarrollo en las distintas zonas del país
en donde se implemente el BPL.
·
Utiliza
la infraestructura existente (red eléctrica existente).
·
Los
servicios ofertados son competitivos en calidad y en precio.
·
Representa
una alternativa válida a las conexiones ADSL y CATV.
·
Permite
un despliegue masivo de la tecnología, ya que la red ya está implantada.
Llegando incluso a aquellos lugares donde la red telefónica no es de suficiente
calidad para acceder a internet.
·
Permite conexión permanente.
·
Proporciona alta velocidad para transmisión de
información, con valores simétricos para recepción y envío.
·
Despliegue modular, sencillo y ágil.
·
Instalación simple y rápida.
·
Anchos de banda muy superiores a ADSL: El
límite de velocidad para ADSL es 2Mb, BPL puede llegar a ofrecer velocidades superiores
a los 10Mb.
·
Emisiones electromagnéticas: Equiparables a
ADSL y muy inferiores a la telefonía móvil
·
Permite
a las compañías eléctricas ampliar y mejorar sus servicios tradicionales, por
ejemplo, lectura de contadores, detección de problemas de suministro,
optimización de la curva de carga, automatización de la distribución, etc.
Como
lo plantea la empresa Schneider Electric, entre las características que
posicionan al BPL como una tecnología de comunicaciones de liderazgo, se
destacan:
·
Reducción
de la brecha digital: posibilidad de insertarse en áreas de baja densidad de
población dónde no se dispone de acceso a banda ancha ni a tecnologías
convencionales.
·
Conectividad:
acceso desde cualquier habitación dentro de un edificio con aplicaciones múltiples,
como por ejemplo servicios de Internet, telefonía, aprendizaje a distancia
(e-learning), mantenimiento remoto, vigilancia a distancia, video conferencias,
etc.
·
Banda
Ancha: alto nivel de performance técnica que permite transportar
grandes volúmenes de información y servicios multimedia, como VDI (datos de voz
e imágenes), servicios IP, VOD (video on demand), etc., con un
sistema de banda ancha que garantiza la confidencialidad en el intercambio de
información.
·
Flexibilidad:
permite el manejo de modificaciones en puntos de acceso de usuarios (incremento
del número de usuarios, cambios en los servicios necesarios, ubicación
geográfica, etc.).
·
Integración:
se integra con las infraestructuras de comunicación existentes (fibra óptica, cableado
estructurado, wi-fi y otros).
·
Escalabilidad:
avanzada calidad de servicio que sustenta el funcionamiento de las redes de
mayor complejidad, con aplicaciones de internet y o multimedia.
·
Facilidad
de Instalación: simple, rápido y de efectivo costo de instalación, sin la
necesidad de construcciones adicionales y sin interferir con el funcionamiento
de infraestructuras existentes.
·
Estética:
no requiere de despliegue de sistemas de cableados adicionales.
Los beneficios del concepto de BPL son evidentes, pues
permiten utilizar la infraestructura existente de la red eléctrica que llega a casi
la totalidad de la población, para proveer acceso a Internet.
En
el análisis de soluciones tecnológicas de banda ancha que puedan actuar como
alternativa o complemento a otras tecnologías más maduras en el campo de las
redes de área local, el BPL puede competir en prestaciones con las técnicas de
cableado estructurado tradicional y el empuje de las redes inalámbricas.
Adicionalmente, al hacer uso de una infraestructura ya existente y muy
extendida (muy superior incluso a la línea telefónica), representa una solución
muy valiosa para ser utilizada en aquellos casos en los que la instalación de
redes no resulte viable por razones económicas o normativas.
Inconvenientes
·
Tecnología en fase de desarrollo, por lo que aún no está implantada en la mayoría de los lugares.
·
Posibles interferencias sobre las transmisiones de radio en
onda corta (radioaficionados).
Desventajas del BPL
La tecnología BPL debe enfrentarse a
una serie de problemas que es necesario resolver:
·
El estado de las líneas
eléctricas: si las redes están deterioradas, los cables se encuentran en mal
estado o tienen empalmes mal hechos no es posible utilizar esta tecnología.
·
La distancia también puede
ser una limitación, la medida óptima de transmisión es de 100 metros por lo
que, a mayores distancias, se hace necesario instalar repetidores.
·
La generación de ondas
electromagnéticas que pueden interferir en las frecuencias de otras ondas de
radio. Así, existe un problema de radiación, bien por ruido hacía otras señales
en la misma banda de frecuencias como de radiación de datos.
·
Todo lo anterior se ha
traducido en problemas regulatorios en distintos países, lo que lleva a pensar
en una solución que permita la implementación sin problemas de esta tecnología.
·
Otra desventaja es la
estandarización de la tecnología BPL, ya que en el mundo existen varias
empresas desarrollando dicha tecnología.
Topología
Para acceder a este servicio, es
necesario un módem especial PLC por cada conexión particular doméstico o
empresa). Este módem, que es el único aparato del que se tendrá que preocupar el
usuario, se conecta con un equipo denominado 'repetidor' situado en el cuarto
de contadores del edificio o manzana. Este último equipo puede atender hasta
256 módems. La arquitectura de una red PLC consta de dos sistemas formados por
tres elementos:
El primer sistema denominado
"de Outdoor o de Acceso", cubre el tramo de lo que en
telecomunicaciones se conoce "última milla", y que para el caso de la
red PLC comprende la red eléctrica que va desde el lado de baja tensión del
transformador de distribución hasta el medidor de la energía eléctrica. Este
primer sistema es administrado por un equipo cabecera (primer elemento de la
red PLC) que conecta a esta red con la de transporte de telecomunicaciones o
backbone. De esta manera este equipo cabecera inyecta a la red eléctrica la
señal de datos que proviene de la red de transporte. El segundo sistema se
denomina "de Indoor", y cubre el tramo que va desde el medidor del
usuario hasta todos los toma corrientes o enchufes ubicados al interior de los
hogares. Para ello, este sistema utiliza como medio de transmisión el cableado
eléctrico interno.
Para comunicar estos dos sistemas, se utiliza un equipo repetidor, segundo
elemento de la red PLC. Este equipo, que normalmente se instala en el entorno
del medidor de energía eléctrica, está compuesto de un módem terminal y equipo
cabecera. El primer componente de este repetidor recoge la señal proveniente
del equipo cabecera del sistema outdoor y el segundo componente se comunica con
la parte terminal del repetidor e inyecta la señal en el tramo indoor. El
tercer y último elemento de la red PLC lo constituye el módem terminal o módem
cliente, que recoge la señal directamente de la red eléctrica a través del
enchufe. De esta manera tanto la energía eléctrica como las señales de datos
que permiten la transmisión de información, comparten el mismo medio de
transmisión, es decir el conductor eléctrico.
Principio
de Funcionamiento
· La energía eléctrica llega a los usuarios en forma de corriente alterna de baja frecuencia (50 ó 60 Hz).
·
PLC utiliza alta frecuencia (2 –
30 MHz) para transportar datos, voz y video. Los equipos utilizados disponen de
una serie de microfiltros que filtran y reparan las señales (eléctrica y datos)
y limitan las interferencias entre ellas.
·
La modulación es OFDM (Orthogonal
Frequency Division Multiplexing) 1536 Portadoras
·
Utilización de los conductores
eléctricos como transporte.
Maestro - Esclavo: cada uno de los equipos responde/reporta a un equipo
central.
·
Conexión Punto - Multipunto:
Permite copiar la red/instalación eléctrica.
·
La topología de la red es en árbol
(equipos en cascada)
·
Head-End (Inyector de red): actúa como maestro.
·
Repeaters (Repetidores): actúan como esclavos del Head End y maestros de otros
repeaters o CPEs
·
CPE (Equipo Cliente) actúan comoesclavos.
Escenario Nro. 1
·
Backbone en PLC de lado de MT
·
Acoplamiento en MT
·
Acoplamiento en BT en las 3 fases
de cada alimentador.
Escenario Nro. 2
·
Backbone en fibra óptica de lado
de MT y acoplamiento PLC en BT
·
Acoplamiento en las 3 fases de
cada alimentador
·
Niveles de penetración altos
>50%
Aplicaciones y casos de
implementación de esta tecnología
·
Servicios y Aplicaciones
¨
Internet
¨
Telefonía (VoIP)
¨
Videoconferencia
¨
Vídeo y games bajo demanda
¨
E-commerce, teleworking
¨
Teleasistencia, Telemedicina
¨
Servicios de seguridad
¨
Control de consumo a distancia
¨
Domótica; Red doméstica
¨
En el futuro: ¿Televisión?
·
Alcance de Servicios
¨
Infraestructura edilicia y barrios cerrados: la utilización
de esta tecnología podría brindar en forma rápida, flexible y eficiente todo
tipo de servicios de comunicaciones. El sistema hace uso de infraestructura
existente, reduciendo al mínimo la necesidad de obra de acondicionamiento, con
tiempos de despliegue acotados, ideal para uso en edificios, hoteles, museos,
escuelas, y hospitales, donde otras tecnologías son de difícil implementación.
¨
Industria: Para ciertas aplicaciones donde las
soluciones tradicionales no pueden ser implementadas por razones ambientales o
de entorno, el PLC podría ser una alternativa de fácil implementación y rápida
instalación. Así es como en obradores, depósitos, instalaciones en campo, o
interconexión de edificios podría resolver necesidades concretas de networking.
¨
Sistemas “nómades”: Organismos
gubernamentales, empresas consultoras,
PyMEs en expansión, oficinas temporarias, contratistas y todo tipo de entidades
o empresas que requieran montar rápidamente una red flexible y con capacidad de
ser mudada y reutilizada en otras locaciones, podrían tomar esta alternativa
que aseguraría mejor retorno de la inversión.
¨
Servicios de banda ancha: El sistema PLC
permitiría a las empresas distribuidoras eléctricas y cooperativas la posibilidad de dar servicios de banda ancha (internet,
voz e imágenes) en su área de explotación. Se suma a esto aplicaciones de
AMR(medición automática remota), vigilancia remota y supervisión de la red
eléctrica.
La solución de Motorola para
banda ancha por línea eléctrica (BPL)
·
Donde hay electricidad habrá
banda ancha: Imagínese un mundo donde el
acceso a Internet de alta velocidad pudiera obtenerse con tan sólo enchufar la
computadora en un tomacorriente equipado con un módem. Donde los complejos
multirresidenciales tales como edificios de departamentos y oficinas
comerciales puedan ofrecer fácilmente servicios de banda ancha a sus inquilinos
de forma sencilla y económica. Ya no es necesario usar la imaginación. La
cartera de productos de Motorola para banda ancha por línea eléctrica (BPL) ya
es una realidad. Combina las tecnologías de radio, Ethernet, redes, HomePlug™ y
módem para ofrecer datos a alta velocidad utilizando las líneas eléctricas
existentes.
·
Powerline MU: Powerline MU es una innovadora solución que permite a
los proveedores de servicios, propietarios de edificios y a las empresas
transformar el sistema eléctrico interno de un edificio en una potente red de
comunicaciones. Powerline MU usa los puntos de acceso y módulos suscriptores
Canopy para enviar señales a un gateway de Powerline MU. Posteriormente el
gateway inyecta la señal directamente en las líneas eléctricas. Para acceder a
la banda ancha, los suscriptores simplemente deben enchufar sus computadoras o
enrutador en el módem Powerline. Puesto que el gateway está situado en el área
de distribución eléctrica del propio edificio, normalmente no es necesario
coordinar tareas con la empresa de electricidad. Se requiere un electricista
calificado para la instalación del gateway.
Casos de Implementación
·
MECELEC (Francia): Suburbios de
Paris - Fibra Óptica + PLC en baja tensión, 300.000 clientes a ser desplegados,
Productos: Voz & Datos (Broadband Internet).
·
EPRESA (España): Puerto Real -
Fibra Óptica + PLC en baja tensión, 1200 clientes desplegados, Productos: Voz
& Datos (Broadband Internet).
·
RELLIANCE (India): Mumbai –
Fibra Óptica + PLC en baja tensión, 2500 Clientes desplegados en primera fase,
50000 Clientes a ser desplegados en una fase subsiguiente, Productos: Voz &
Datos (Broadband Internet), Otras Aplicaciones: Automatic Meter Reading,
Vigilancia con Video, Dispositivos de Detección de Robo.
. Control
de Hogar (Banda Estrecha)
·
La
tecnología PLC puede usar el cableado eléctrico doméstico como medio de
transmisión de señales. Las tecnologías INSTEON y X10 son los dos estándares de
facto más populares empleados para control de hogar. Esta es una técnica usada
en la automatización de hogares para el control remoto de iluminación y de
equipos sin necesidad de instalar cableado adicional.
·
Típicamente,
los dispositivos para control de hogar funcionan mediante la modulación de una onda portadora cuya
frecuencia oscila entre los 20 y 200 kHz inyectada en el cableado doméstico de
energía eléctrica desde el transmisor. Esta onda portadora es modulada por
señales digitales. Cada receptor del sistema de control tiene una dirección
única y es gobernado individualmente por las señales enviadas por el
transmisor. Estos dispositivos pueden ser enchufados en las tomas eléctricas
convencionales o cableados en forma permanente en su lugar de conexión. Ya que
la señal portadora puede propagarse en los hogares o apartamentos vecinos al
mismo sistema de distribución, estos sistemas tienen una "dirección
doméstica" que designa al propietario. Esto, por supuesto es válido cuando
las viviendas vecinas poseen sistemas de este tipo; situación muy común en las
zonas residenciales de Estados Unidos.
Cableado de Redes Caseras
(Banda Ancha)
·
La
tecnología PLC también puede usarse en la interconexión en red de computadores caseros
y dispositivos periféricos, incluidos aquellos que necesitan conexiones en red,
aunque al presente no existen estándares para este tipo de aplicación. Las
normas o estándares existentes han sido desarrolladas por diferentes empresas
dentro del marco definido por las organizaciones estadounidenses HomePlug
Powerline Alliance y la Universal Powerline Association.
Acceso a Internet (Banda
Ancha sobre Líneas de Energía)
·
La Banda Ancha
sobre líneas de energía (abreviada BPL por Broadband over Power Lines))
representa el uso de tecnologías PLC que proporcionan acceso de banda ancha a
Internet a través de líneas de energía ordinarias. En este caso, una
computadora (o cualquier otro dispositivo) necesitaría solo conectarse a un
"modem" BPL
enchufado en cualquier toma de energía en una edificación equipada para tener
acceso de alta velocidad a Internet.
·
A primera
vista, la tecnología BPL parece ofrecer ventajas con respecto a las conexiones
regulares de banda ancha basadas en cable coaxial o en DSL: la amplia infraestructura disponible permitiría que la
gente en lugares remotos tenga acceso a Internet con una inversión de equipo
relativamente pequeña para la compañía de electricidad. También, tal
disponibilidad ubicua haría mucho más fácil para otros dispositivos
electrónicos, tal como televisiones o sistemas de sonido, el poderse conectar a
la red.
·
Sin
embargo, las variaciones en las características físicas de la red eléctrica y
la carencia actual de estándares por parte de IEEE significan que el suministro del servicio está lejos de
ser un proceso estandarizado y repetible, y que el ancho de banda que un
sistema BPL puede proporcionar comparado con sistemas de cable e inalámbricos
está en duda. Algunos observadores de la industria creen que la perspectiva de
BPL motivará a las empresas operadoras de DSL y de cable a suministrar más rápidamente el servicio de
acceso a banda ancha a las comunidades rurales.
Caso Práctico
·
La empresa SATELCA, ubicada en el oriente del país, ofrece
servicios tales como alquiler y servicio de portadora de radios de comunicación
en diferentes bandas; uno de sus servicios de acceso a redes remotas es el
sistema Skypilot.
·
Este sistema permite la transmisión inalámbrica de señales de
voz y datos a distancias superiores a los 15 Km de radio entre repetidoras; con
un ancho de banda hasta de 512 Mb y una excelente calidad en la transmisión y
seguridad por el encapsulamiento y encriptación de la misma.
·
Los equipos de transmisión, conformados por un Gateway o
pasarela, instalado en la localidad del cliente que tiene acceso a la red Lan,
por la cual van a hacer pasar el tráfico de los datos y a la vez, el Gateway
tiene una repetidora o Extender (sky extender) que se puede comunicar con equipos
similares en localidades remotas y de difícil acceso, la cual es muy útil, para
equipos móviles, trailers, centros de estudios o comunicación con movimiento,
instalados en taladros de perforación, estudios sísmicos, etc.
·
En la locación remota, debe existir igualmente un equipo sky
extender el cual debe tener línea de vista con el Gateway y una distancia
recomendada no mayor a los 17,5 Km. Este
extender, se conecta a un equipo de menor alcance llamado conector (skyconnector),
el cual igualmente, debe tener línea de vista con su propio extender u otros de
otras locaciones, por lo que la comunicación puede fluir entre redes que tengan
instalados estos equipos cumpliendo la función de repetidoras, ya que todos se
comunican y se genera el tráfico o broadcast, transmitiendo data a altas
velocidades.
·
Todos estos equipos de comunicación inalámbricos, permiten la
implementación de una red híbrida, puesto que la comunicación desde los
receptores-transmisores (extender-conector-gateway), hacia la red LAN, es por medio
de un cable par trenzado (UTP), bajo la tecnología de power Ethernet, ya que el
cableado UTP permite el flujo de los datos y al mismo tiempo alimenta
eléctricamente al dispositivo de comunicación; el cable UTP llega desde la
antena a un dispositivo inyector de energía (power injector), el cual a su vez,
está conectado por medio de un transformador de voltaje a una fuente eléctrica
y al mismo tiempo tiene una salida por medio de cable par trenzado igualmente,
hacia la red cableada, el cual se conecta por medio de un cable cruzado a un
switche o concentrador, para proporcionar el broadcast necesario que se trafica
en la red.
·
El power injector recibe tanto la señal del cable par
trenzado como la energía eléctrica de bajo voltaje y la transmite a través del
par trenzado de salida en forma de BPL hacia las antenas, lo que lo convierte
en un dispositivo de alta tecnología, resistente a fallos y que optimiza tanto
los recursos como el rendimiento y efectividad de la comunicación.
|
|
|
|
|
|
|
|
http://www.tecnologiahechapalabra.com/comunicaciones/redes_infraestructura/articulo.asp?i=456 |
|
|
http://gerente.com/revistas/manager/0107/venezuela/telcos2_0107.html |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
http://www.face.coop/archivos/File/Ponencias/Energia/Mariano_Iglesias.pdf |
|
|
|
|
|
http://www.satconxion.es/productos-servicios-redes-plc-desc.php |
Graham,
Ian y otros. (1996). Métodos orientados a objetos. España: Ediciones Díaz de
Santos.
González,
J. (2004). Boletin de RedIRIS, Nro. 68-69.
Disponible: www.red.es [Consulta: 14 de Agosto de 2007].
