CB POSTAJE

Poznamo vec vrst in proizvajalcev CB postaj. V grobem bi jih lahko razvrstili na vec razlicnih vrst ˝CENEJSE˝, ˝DRAZJE˝, ˝NAJDRAZJE˝. Kar pomeni naslednje:

- CENEJSE, postaje ´naj bi´ uporabljali spediterji za krajse veze in naj bi premogle AM  modulacijo in po moznosti 25 kanalov, kar za kaj resnejsega ni pimerno. Te postaje tudi nimajo velikih izhodnih moci od nekaj ˝wattkov˝ do maksimalno 5 wattov. Za spediterje je pomembno da imajo na voljo kanal 16 AM, ki ga uporabljajo in po moznosti se kaksen dodaten kanal na katerem se lahko zmenijo da ne ovirajo ˝prometa˝ na kanalu 16. Zelo dobro je da taka postaje premore tudi kaksen NB filter (Noise Blinker) kar pomeni filter za motnje iz motorja (svecke ipd.) ali po moznosti se celo FM modulacijo. Zato ce potrebujeto postajo samo v tovornjaku vam priporocam da si izberete postajo iz teh vrst. Primer take postaje je, samo na zalost brez filtra President Taylor, ki je zelo majhna ˝cokolada˝ ima dva gumba Vol.ON-OFF in squelch (nivo suma) ker jo lahko vtaknes kamor hoses v svojem vozilu je primerna za spediterje ki imajo do konca zalozeno kabino:).

- DRAZJE, postaje naj bi bile primerne za vse, ki potrebujejo postajo za malo bolj resno delo kar naj bi pomenilo, da naj bi postaja ze v osnovi ponujala vse kar je uporabniku prijazno. Te postaje so primerne tudi za zacetno delo na CB-ju. Premorejo celo najmanj   5 wattov do maksimalno 10 wattov ali malenkost vec. Vsebuje ze v osnovi FM in AM modulacijo in vsaj en filter kar je za lokalno uporabo (npr. pogovor Siska - Bezigrad, Vic - Polje ipd.) ali z malo boljso anteno za daljse veze (Ljubljana - Jesenice, Ljubljana - Kranj) vec kot dovolj. Malo boljse naj bi premogle celo zamike ˝vsaj˝ enkrat levo ali enkrat desno (primer take postaje je President JFK) ali celo premik na ˝alfa kanale˝, kar naj bi pomenilo da gres iz navadnih stiridesetih kanalov na naslednjih stirideset kanalo visje ali nizje. Te postaje so primerne tudi za delo na ˝DX frekvencah˝ (Frekvence za med krajevno, drzavno ali celo med celinsko komunikacijo), primer takega kanala je kanal 6 in 7 enkrat levo. Nekatere postaje celo premorejo take zamike, da celo kar na lepem ˝pristanes˝ na frekvencah od radioamaterjev na 28MHz, ima zelo smesne zamike trikrat levo in celo sestkrat desno (primer take postaje je Midland Alan 78 Plus, ta postaja je ob primerni uporabi zelo primerna tudi za delo na zelo dolgih vezah). Iz te siroke palete postaj bi vam zacetnikom svetoval, da si omislite postajo kot je President JFK, ali podobna. Ta postaja ima vse od zamika enkrat levo in enkrat desno do filtrov, Vol.ON-OFF, Squelch (Nivo suma), Mic Gain (Nivo ojacanja modulacije pri sogovorniku ki te poslusa), nivo izhodne moci, Roger Beep (o tem kasneje) postaja celo premore SWR meter (o tem kasneje),...Primeri takih postaj so Midland Alan 78 Plus, President JFK ipd.

- NAJDRAZJE, no pa smo pristali na koncu pri najvisjem cenovnem razredu. Ta cenovni razred naj bi premogel vse ampak res vse kar si clovek CB-jas zamisli. Te postaje zal niso primerne za zacetnike, ki ne poznajo osnovnih pojmov v CB-ju (morda se bo nasel kaksen pametnjakovic, da bo kupil tako postajo za katero sploh ne bo vedel kje se prizge kaj sele kako se uporablja samo, da bo izpadel jaz sem naaaajboljsi). Te postaje premorejo se USB in LSB modulacijo nekatere celo Frekvenc meter (na katerem se izpise frekvenca kanala). Te postaje imajo malo vecje moci, imajo regulacijo moci od nekaj watkov do par deset wattov ali celo 100wattov (ampak to so ekstremi). Te postaje so zelo kvalitetno izdelene in se ne smejo pustiti prebijat (o tem kasneje). Te postaje so primerne samo za resno delo, predvsem pa so namenjene in so bile s tem namenom tudi izdelane za zelo dolge veze (DX-e). Primeri takih postaj so President Lincoln, Ranger (RCI-2950), President George, Galaxy Pluto, Zodiak Osaka ipd. Poznamo pa tudi postaje, ki imajo med svojim drobovjem integriran usmernik, kar pomeni da vtaknemo vtikac v 230V in zadeva mora funkcijonirat, te postaje pa imajo zal eno manjso slabost zasedejo malo vecji prostor na mizi (Ce imate veliko prodtora to ni problem). Primer take postaje je Midland Alan 555.

Te postaje, ki sem jih nastel spadajo v vrsto Mobilno-Fiksnih postaj, poznamo pa se Rocne  postaje. Primer takih postaj je Midland Alan 95+ ipd. Spet najbolj osnovne premorejo samo AM modulacijo, malo drazje AM in FM modulacijo, najdrazje celo USB in LSB modulacijo. Izhodna moc rocnih postaj je od nekaj vattov do maksimalno 5-7 wattov. Najvec postaj uporablja izhodno moc 5 wattov.

Lahko se odlocimo za nabavo nove postaje kar za vecino ni vredu ker so zal vsaj pri nas se vedno zelo drage (kot bi bile zlate). Je pa zadnje case zelo popularno nakupovanje rabljenih postaj (NEKATERIM:) ta posel zelo tece), samo pri tem ne smemo pozabiti da so med nami tudi ne postenjaki (˝ajde da kseftamo˝), ki jih ne zanima kdo in kaj si. Zato vam priporacam da pri tako deliktanih zadevah kot npr. pri avtomobilih vzamete tudi tukaj zraven nekega strokovnjaka, ki se spozna na vse to. Namrec treba je preverit od tega koliko je selektivna (koliko se pusti prebijat), do tega ce je bila ze kdaj ˝navijana˝ in odpirana, ce je bila ze kdaj skurjena, delovanje gumbov (prosti hod v gumbih in sum pri vrtenju le teh), in kot glavno ce vse modulacije delujejo pravilno (npr. da namesto FM poslusas AM???!!!) in ce je izhodna moc prava (kar se prej pozanimamo na internetu ali pri prijateljih) kar zmerimo z Watt-metrom.

Nekaj slik CB-Postaj:

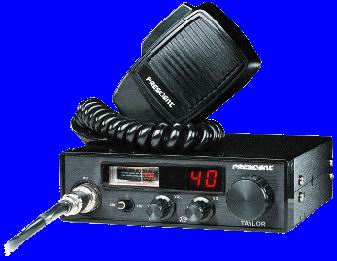

PRESIDENT TAYLOR

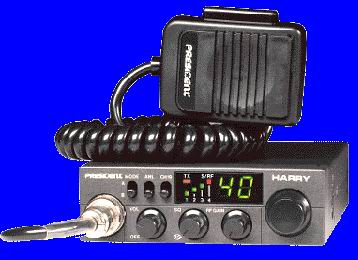

PRESIDENT HARRY

MIDLAND ALAN 78 PLUS

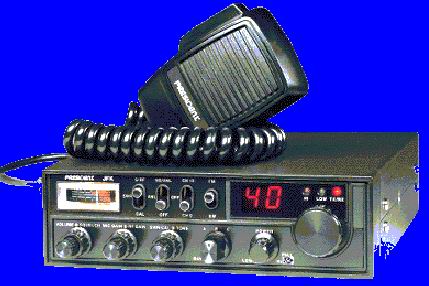

PRESIDENT JFK

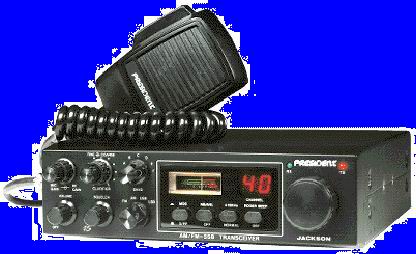

PRESIDENT JACKSON

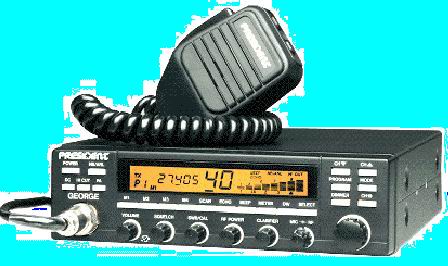

PRESIDENT GEORGE

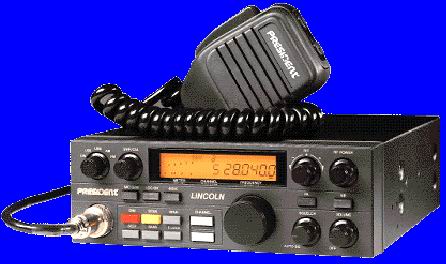

PRESIDENT LINCOLN

  Nekaj Proizvajalcov CB postaj:

 - President

 - Midland

 - Zodiak

 - Galaxy

 - ,...

USMERNIK

Usmernik je zelo pomemben element na katerega priklopimo postajo, ki ji nudi napetost (od 12V - do 13.8V) za njeno delovanje. Poznamo vec vrst usmernikov. V grobem bi jih lahko razdelili po izhodnem toku na sibke pa tja do zelo mocnih z velikim izhodnim tokom na katerega lahko priklopimo se kaj drugega. Na trgu so tudi usmerniki ki imajo nizek nivo suma-so filtrirani (ne povzrocajo Brnjenj v postaji in drugih motenj), ali pa celo da majo v svojem drobovju poleg vsega vgrajeno se tokovno zascito (zascita proti preveliki tokovni obremenitvi). Malo boljsi imajo vgrajen teroidni (˝okrogel˝) transformator ki je boljsi od ˝navadnih˝ ker ne povzroca motenj in ne brni (ko je priklopljen in pod obremenitvijo das uho zraven in poslusas). Merilo pri usmernikih ni velikost (v nekaterih primerih velja celo pravilo ˝v majhnih steklenickah je strup˝) ampak kaj da od sebe. Primer: Ce na njega priklopimo mocnejso postajo z veliko izhodno mocjo in pri tem oddajamo (na kanalu, ki je prost!!!!!!!!), ne sme pokleknit (ne sme postaja pokazat padca napetosti in toka v obliki da na pol ze ugasne) ali pa ce smo bolj iznajdljivi vzamemo nekaj halogenskih zarnic dolgo-kratkih luci v avtu (dve zarnici naj bi porabili priblizno od 5-7Amperov toka), ce se pa spoznamo v elektro stroko pa lahko zmerimo tok s pomocjo ohm metra tako da na usmernik priklopimo zelo mocen upor i zmerimo tok, ki ga porabi. Na trziscu je zelo veliko raznolikih usmernikov. Jaz sam vam pa priporocam da ga ne kupujete ce imate kaj  pojma o ˝stromariji˝ :) ampak si ga izdelate sami. Prilozil sem vam nekaj nacrtov:      13,8V/ 20 22A,  UA7812 in ostali  UA78 iz te serije.Lahko si omislite tudi rabljen usmernik kar vas pride absulutno ceneje kot novi samo je treba paziti kot pri postajah na razne dejavnike.

Primer Teroida:                                                      Primer navadnega transformatorja:

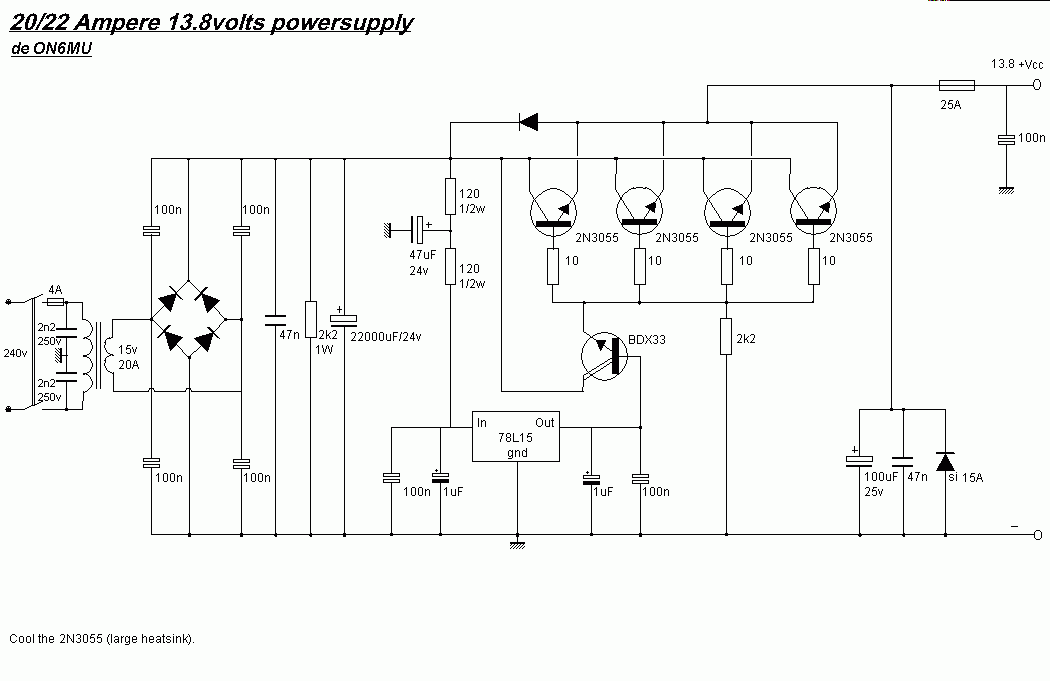

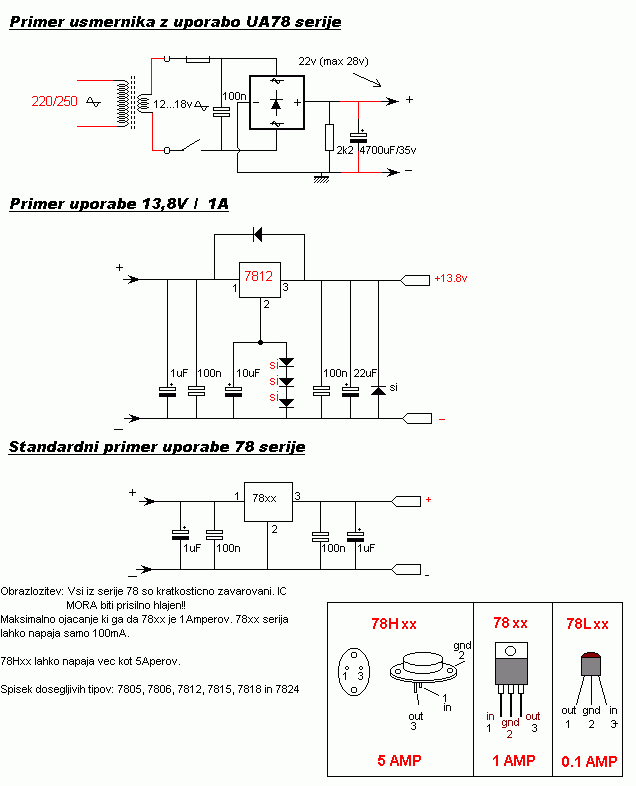

SLIKA USMERNIKA:

ANTENA

Na trgu je veliko raznovrstnih anten. Poznamo vec vrst anten stresne, balkonske, mobilne antene.Sresne antene lahko razdelimo v dve veji na vertikalne in usmerjene. Anteno je zelo priporocljivo da se kupi novo ker pri njej ne mores takoj vedeti ali kaj narobe z njo in tudi koliko je stara ter kolikokrat ce sploh je kdaj udarila strela v njo (potem je naceloma unicena ceprav se da to dobro ˝zamaskirat˝).Zato vam priporocam, da se ne boste s kom crno gledali, da jo kar kupite novo saj jo dobis ze za malo manj ko deset tisocakov kar niti ni tak strosek ce upostevas, da se ti lahko zaradi unicene antene pokvari tudi postaja kar nas lahko privede do bistveno visjih stroskov. Nekaj primerov uporabe anten:

Nekaj vrst anten:

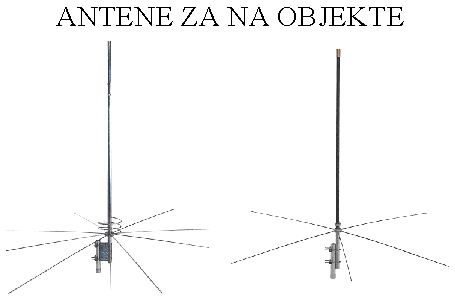

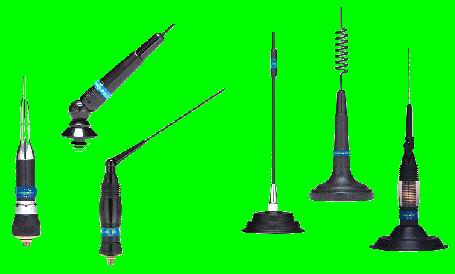

NEKAJ SLIK ANTEN:

KABEL:

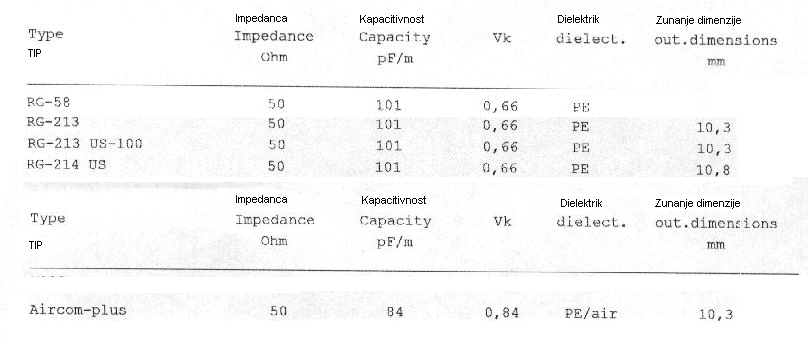

V CB-jastvu bi lahko razdelili kable ki jih uporabljamo v dve vrste po debelini na tanke in debele.Te kabli spadajo v skupino koaxialnih kablov (glej sliko) [v to vrsto kablov spadajo tudi televizijski kabli ampak zal v SB-ju niso uporabni ker imajo upornost 75 Ohm-ov]. Po vrsti jih lahko razdelimo na RG-58 A/U DS, RG-58 C/U, RG-213 A/U, RG-213/U, RG-214 U in se najboljsi ki ima vgrajene zracne kanale in je zato tudi zelo drag in ga uporablja zelo malo ljudi AIRCOM+. Za zacetno delo je primeren kabel RG-58 A/U (boljsa prevodnost-posrebrene zice) ali RG-58 C/U, ta kabel je cenovno ugoden in zelo dober, je tudi tanek in s tem zelo fleksibilen. Kasneje si lahko omislite kabel RG-213 A/U ali RG-213 U ali malo bolsi (dvojni oplet) RG-214 U.

Zgled koaxialnega kabla:

ANTENSKI KONEKTORJI:

UHF                                                                                    BNC

Modulacije, ki se uporabljajo v CB-ju

V CB-ju poznamo vec vrst modulacij:

Osnovna modulacija, ki se v vecini evropskih drzav zal ne sme vec uporabljati zaradi povzrocanja motenj na taksnih in drugacnih napravah se imenuje AM (Amplitudna Modulacija). In je tudi najstarejsa modulacija, ki se uporablja na zemlji. V danasnjih casih se jo uporablja predvsem za prenos komercialnih radijskih postaj na HF podrocju (SW,MW,LW - srednji valovi, dolgi valovi, kratki valovi). Drugace se jo pa uporablja tudi drugje, v letalstvu jo uporabljajo za prenos govora in drugih informacij v tej obliki kakrsna je. V domaci rabi na CB-ju se jo naj nebi uporabljalo ce nocete, da vas sosed grdo gleda ker vas ˝gleda˝ na televiziji in poslusa v telefonski slusalki:).

Naslednja modulacija se imenuje FM (Frekvencna Modulacija). Uporablja se je na siroko med drugim tudi v komunikaciji na CB frekvencah. Neka druga ˝oblika˝ FM modulacije se uporablja med drugim tudi za prenos komercialnih radijskih postaj v frekvencnem pasu od 87.5 MHz do 108 MHz in v komunikacijah na drugih ˝UKV˝ frekvencah (RADIOAMATERSTVO,TAXI,GASILCI,POLCIJA,...).

Poznamo pa se nekaj drugih vrst modulacij LSB (Spodnji bocni pas amplitudne modulacije), USB (Zgornji bocni pas amplitudne modulacije), CW ki se uporablja za prenos morsijevih znakov (Morsijeva abeceda), RTTY (Racunalniski teleprinter). Slednje dve nista prevec priljubljeni med CB-jasi.

Za komunikacije pa uporabljamo se druge vrste modulacij, PR (Packet Radio). Dva racunalnika med sabo povezemo v nekaksno racunalnisko mrezo za prenos podatkov.

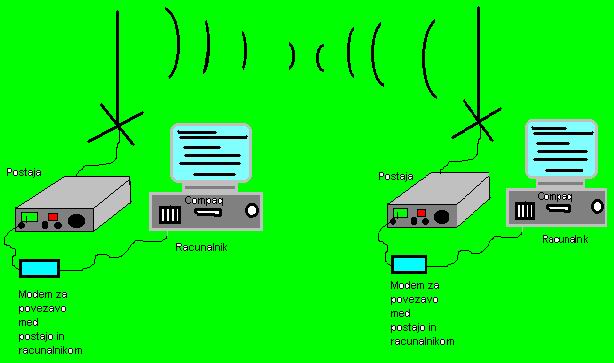

Skica Packet Radio prenosa podatkov:

DODATNA OPREMA

Pod dodatno opremo spadajo:

- SWR/PWR (SWR/Power) meter

- Predojacevalec

- Ojacevalec

- Ojacan Mikrofon

- Taksni in drugacni Roger Beep-i

SWR/PWR meter - z njim umerimo svojo anteno s postajo da dosezemo optimalne         rezultate. Z njim lahko merimo tudi izhodno moc svoje postaje. Poznamo naprave, ki vsebujejo samo SWR meter, ki so najcenejse, malenkost boljsi imajo vgrajen tudi merilec moci (do nekaj deset wattov), v visjem cenovnem razredu pa imamo naprave, ki imajo malo morje funkcij med drugim SWR/PWR meter (Do moci 1 kW - 1000Watt ali celo vec), merilec moci modulacije (govora), nekateri celo frekvenc meter (Pokaze delovno frekvenco oddajnika - CB-ja), Match Box (ce ne moremo umerit natancno SWR uporabimo to funkcijo avtomatskega prilagodljivca [Tuner-ja] antene s postajo),...

 PREDOJACEVALEC SIGNALA - uporabimo ga v primeru ce slabo slisimo sogovornika da nam ˝izboljsa˝ (zakaj v ˝˝ malo kasneje) signal. Najbolj osnovni modeli vsebujejo samo predojacevalec s katerim si na zacetku svoje ˝kariere˝ lahko pomagas kajti izdelan je z najmanjso porabo elektronskih elementov zato ojaca vse drugo samo sogovornika ne (sam ze lahko povzroca motnje in ojaca samo motnje) zato se lahko kaj hitro zgodi da ugotovimo da bi bilo bolje da ga sploh nebi prizgali kajti brez njega imamo lahko boljsi sprejemni signal (˝lahko se zgodi˝).Taki predojacevalci premorejo delovanje samo na FM-u in AM-u. Boljsi delujejo lahko tudi na LSB-ju in USB-ju in imajo vgrajeno bolj kompleksno elektroniko in filtre zato imamo sprejemni signal zelo kvalitetno ojacan.

OJACEVALEC - uporabimo v primeru da bi radi dodatno ojacali izhodne signal postaje.Na hitro bi ga lahko opisali kot velik ˝hladilnik˝. Za zacetek bom opisal ˝elektronsko izvedbo˝ ojacevalcev.Zal pa za njih potrebujemo za domaco rabo tudi zelo mocne glede amperaze usmernike od 10A do 35A ali vec. Osnovni modeli so primerni samo za delo na FM-u in AM-u in ne rabijo velike vhodne moci (5wattov ali malenkost vec) in imajo izhodne moci nekaj deset wattow (npr. 50W). Malo boljsi premorejo celo delo na LSB-ju in USB-ju in izhodne moci nad 100Wattov, vhodno moc pa rabijo malo vecjo od osnovnih modelov od 10-15Wattov . Najboljsi pa premorejo celo regulacijo moci, potrebujejo vhodno moc nad 20Wattov in imajo velike izhodne moci tja do 700Wattov  ali pa lahko tudi vec ampak pustimo ekstreme. Brat ˝elektronskega modela˝ pa deluje na elektronske cevi. Pri teh ojacevalcih nam ni potrebno skrbeti za napajanje saj ga vklopimo kar v vticnico 230V. Tak ojacevalec nam prav pride v zimskih dneh saj se elektronska cev zelo greje in stem tudi njeno okolico:). Pri teh ojacevalcih velja pravilo ˝bolj se greje bolje deluje˝. Nekateri se pa odlocijo, da dodajo prisilno hlajenje v obliki ventilatorja, toda za elektronko to ni prevec dobro, ker je tovarnisko izvedena da se sama od sebe s pomocjo okoliskega zraka hladi. Ojacevalec predlagam, da ga uporabljajo samo izkuseni uporabniki, ne pa tisti ki imajo zlonamerne namene da ga uporabljajo na ˝lokalu˝ kjer ne potrebujes vec kot nekaj wattov in to samo zaradi tega ˝jaz sem najmocnejsi v Ljubljani˝. Ne zgledujmo se po Rusih ki ˝kurijo˝ samo sam bog ve koliko kilowattov in ne wattov, slisis ga namrec v kleti.

OJACAN MIKROFON - uporabljali naj bi ga zato da nas sogovornik !!!!!NA DALJSIH VEZAH!!!!! bolje slisi (bolj prodorna modulacija) in ne zato da ga na lokalu toliko ojacas ˝da se mravljo slisis˝ , ko se sprehaja po stanovanju! Predvsem ga uporabljamo na vezah na LSB-ju in USB-ju kjer se obnese zelo dobro. Nekateri izmed mikrofonov ki so zelo popularni med uporabniki npr. INTEK M300 imajo vgrajen celo ECHO (efekt odmeva), ki je za moje pojme popolnoma neprimerna funkcija. Kot dodatek pa zagovarjam da je lahko v mikrofon vgrajen Roger Beep (enojem PIP in ne cela melodija) kar je zelo primerno v kombinaciji z ojacanim mikrofonom za daljse veze.

ROGER BEEP - uporabljamo ga na daljsih vezah kjer sogovornik ni popolnoma preprican kdaj ste nehali govoriti oz. oddajati, roger beep pa je zelo prodoren in ce se ze vas ne slisi se skoraj sigurno slisi njega ko nehate govorit (ENOJEN ROGER BEEP). Na CB frekvencah pa sem ze slisal marsikaj od taksnih do drugacnih roger beep-ov, ki zaigrajo celo melodijo, tega pa jaz osebno ne podpiram ker je to za moje pojme hudo ˝osnezevanje˝  frekvenc poleg neprimerne uporabe ojacanega mikrofona.

 Kako postanemo ´CB-jaš´?

Ce nas zanima komunikacija s svetom in smo dobre volje vedno nasmejani in komunikativni, radi svetujemo in pomagamo drugim na CB frekvencah, radi hodimo na srecanja CB-jasev in imamo veselje do dela si ravno pravsen za to. V Sloveniji je zelo veliko CB Radio Klubov ki so ti vedno pripravljeni pomagat to kaze tudi na priljubljenost CB-ja pri nas. Zal CB med mladimi ni vec toliko popularen kot vcasih ker ga izpodrivajo digitalne tehnologije (GSM). Naredimo nekaj za to da ne bo izomrl. Tisti, ki je pameten bo sel v to s tem namenom ker tukaj ne potrebujes nobenih narocnin operaterjev, ki se kopajo v miljardah mi ˝revezi˝ jih pa financiramo s pomocjo narocnin, naredimo nekaj v tej smeri, da CB ne bo popolnoma izomrl. Na CB-ju je se vedno nekaj mladih in veliko starejsih operaterjev, ki so ti vedno pripravljeni priskociti na pomoc.

Zakaj CB?

- Ni narocnine,

- Samo zacetni stroski za nabavo opreme (v osnovi lahko ze za nekaj tisocakov dobimo vse kar potrebujemo cca: 15.000SIT),

- To je bilo vcasih osnovno komuniciranje ker se ni bilo navadnih telefonov za pogovore med druzinami in druzinskimi clani in bi zeleli, da se ta tradicija tudi ohrani

CB POSTAJE - FREKVENCNA OBMOCJA


Seznam CB kanalov in pripadajočih frekvenc:
