Gartenbewässerung
Aus dem Mikrokontrollerboard für den BC535-KFZ-Boardcomputer entstand
nebenbei auch noch eine Steuerung für die Gartenbewässerung.
Über den obigen
Link lässt sich ein Zip-File Downloaden, das alle benötigten
Dateien für das Kontrollerboard
enthält.
Anfangs mit Gardena-Ventile, später
mit den Ventilen die unter dem Namen LAQUATEC
in Baumärkten vertrieben werden.

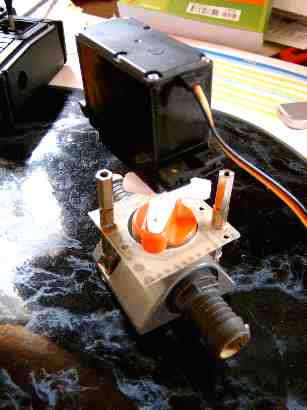

Gardena-Handventil mit Modellbauservo angesteuert
Um ein schmutzwasser-(Sand)unempfindliches elektrisches Ventil zu
bekommen habe ich ein Gardena-Handventil mit einem Modellbau-Servomotor
ausgestattet. So könnte man sogar die Durchlfussmenge regeln...
Ein ensprechend starker Servo kostet allerdings auch um die 50 Euro,
gewählt habe ich den 805 von www.elv.de mit 160Ncm.
Die Halterung ist schnell aus ein paar Epoxyd-Platinenreste und M4-Abstandsbolzen
gemacht. Die Verbindung zwischen Steuerhorn und Ventilhebel ist nur gesteckt,
die Kraftübertragung erfolgt über 2 senkrecht in den Ventilhebel
geschraubte
M2-Schrauben, zur Versteifung wird der hohle Hebel anschliessend mit Epoxyharz
ausgegossen.
Die Ansteuerung erfolgt mit 1ms-Impulse zum Öffnen und 2ms-Impulse zum
Schliessen,
die alle 20ms wiederolt werden. Ist die gewünschte Stellung erreicht,
kann das
Signal auf low gelegt werden. Je nach Servo kann damit ein "Power-Down" erzwungen
werden.
Mehr dazu hier in Kürze...
