Note: Junction box that houses black Shore Power Cable and orange cable (10/3 AWG)that connects to the AC Breaker Panel.
3a. Install water proof cover on shore Power Cable.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Shore Power Upgrade | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| This project changes the Shore Power cord from a pull-out cable to a detachable Marine type cable. The conversion kit is available at RV suppliers for both 30 A and 50 A systems. A Hughes Autoformer is also added to regulate the AC Voltage at the Shore Power connection. | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||

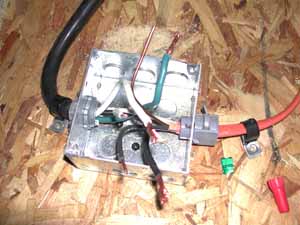

| 1. Remove cabinet to expose the Shore Power Connection (SPC). Note: Junction box that houses black Shore Power Cable and orange cable (10/3 AWG)that connects to the AC Breaker Panel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||

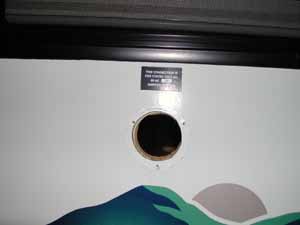

| 2. Remove outside cover from Shore Power storage area on back of coach. | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||

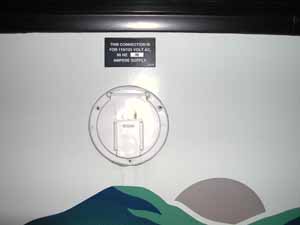

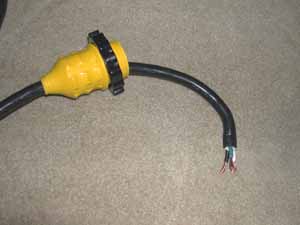

| Note: Inside view with cover removed. 3a. Install water proof cover on shore Power Cable. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||

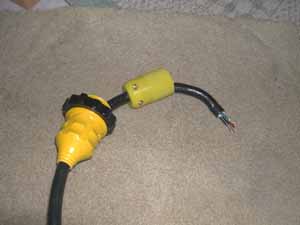

| 3b. Continue assembley of SPC | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||

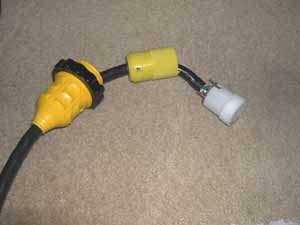

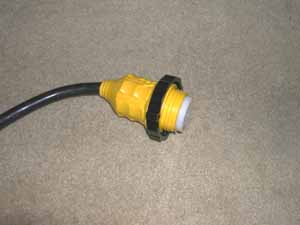

| 3c. Weatherproof connector assembly is complete | |||||||||||||||||||||||||||||||||||||||||||||||||||||

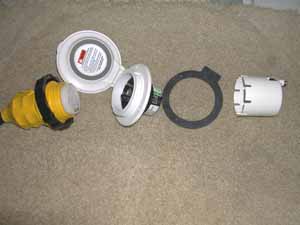

| 4. Layout parts for exterior power connection assembly. | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||

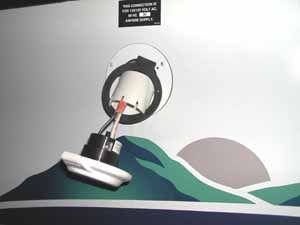

| 5. Begin exterior assemply. | |||||||||||||||||||||||||||||||||||||||||||||||||||||

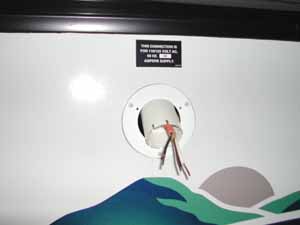

| 6. Attach Orange 10/3 AWG cable to exterior connector | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Press Next below to continue installation steps. | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
